NOISE sourceの F特
IONの NOISE Generatorの特性です。 digitalならではの理想的なNOISE特性曲線。

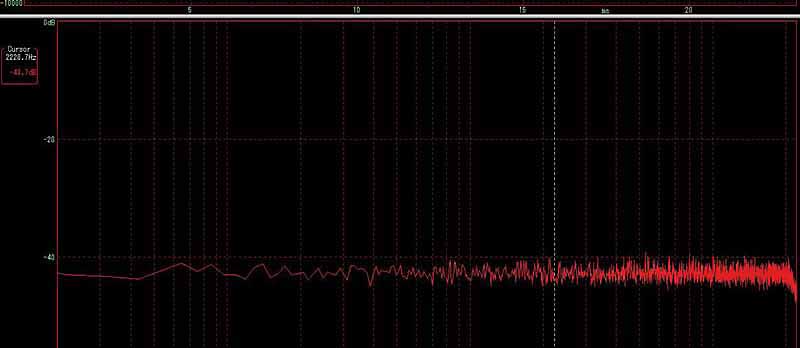

* white noise

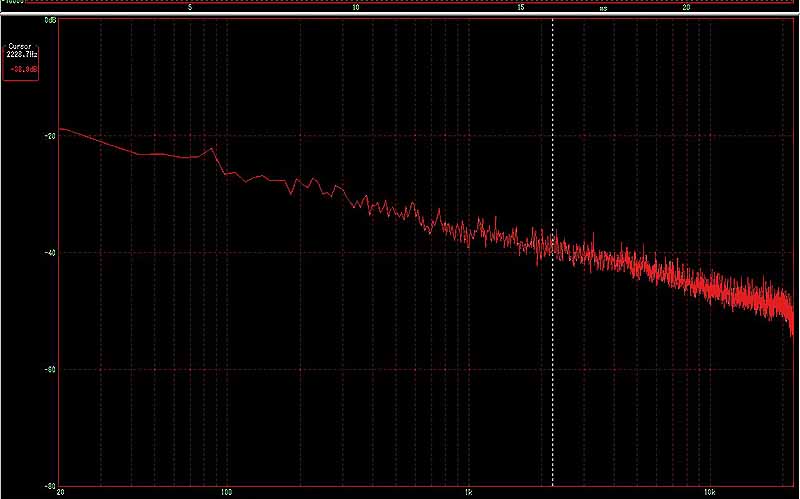

* pink noise
filterの F特
各filterの特性は 主に resonance0の時と resonance大の時の特性を表示してみました。
band pass filter関係は resonance大の時のみです。
GAIN, 周波数とも対数スケールです。

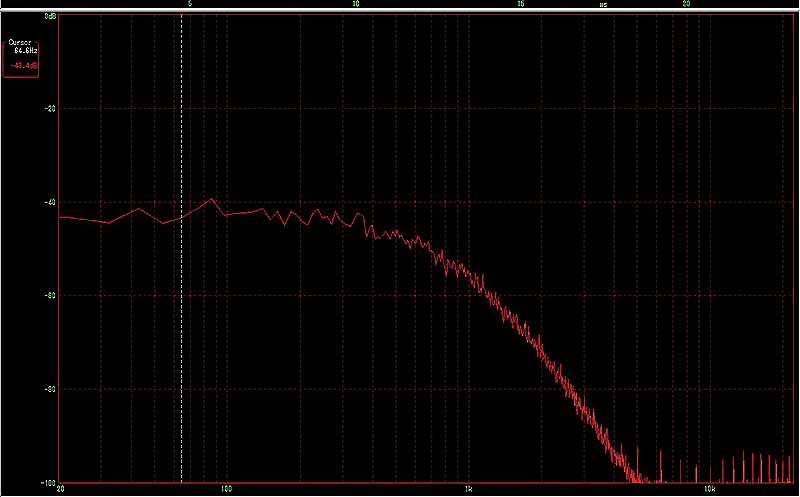

* MOOG 4pole LP fc=500Hz, resonance=0

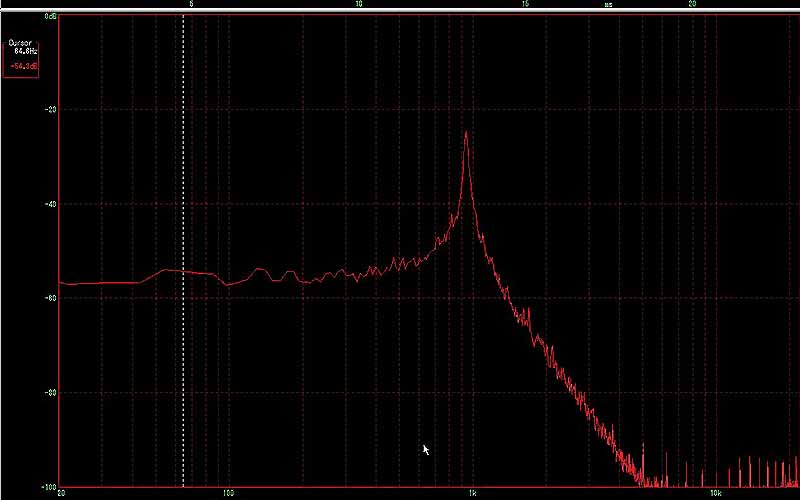

* MOOG 4pole LP fc=500Hz, resonance=86
負帰還によるresonanceの様子がよくわかります。
発振直前ぐらいまで resonanceをあげた時のグラフです。

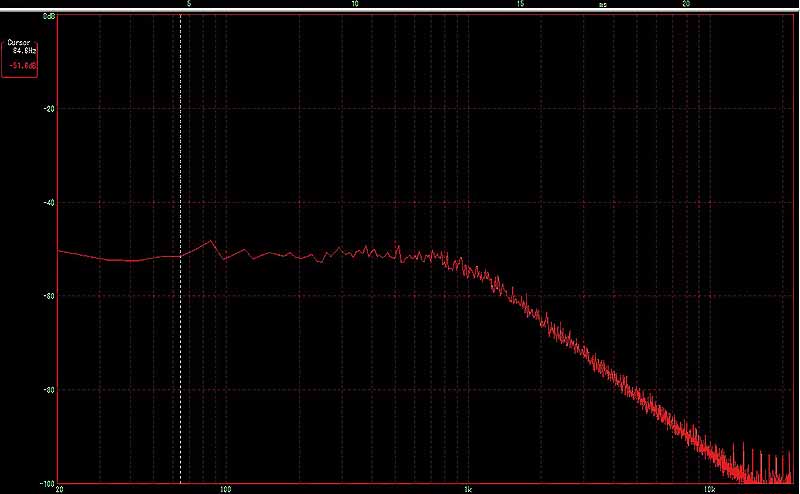

* Oberheim 2pole LP Fc=500Hz resonanc=0
正帰還タイプなので通過帯域のゲインはresonanceをあげてもかわりません。

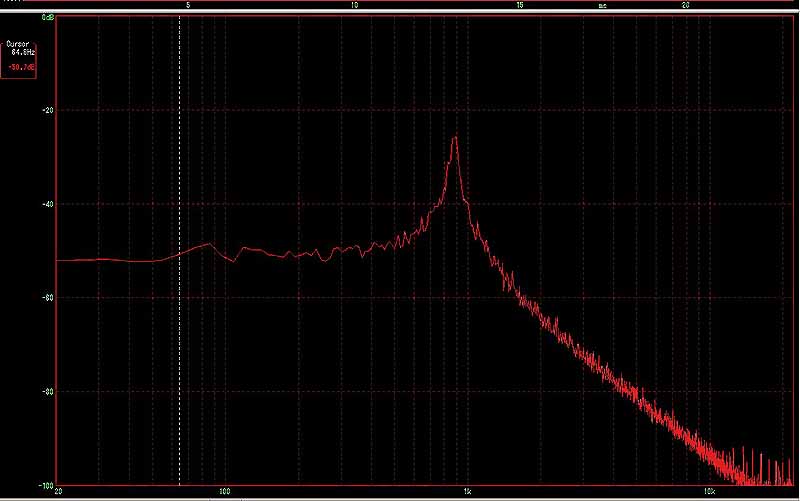

* Oberheim 2pole LP Fc=500Hz resonanc=100

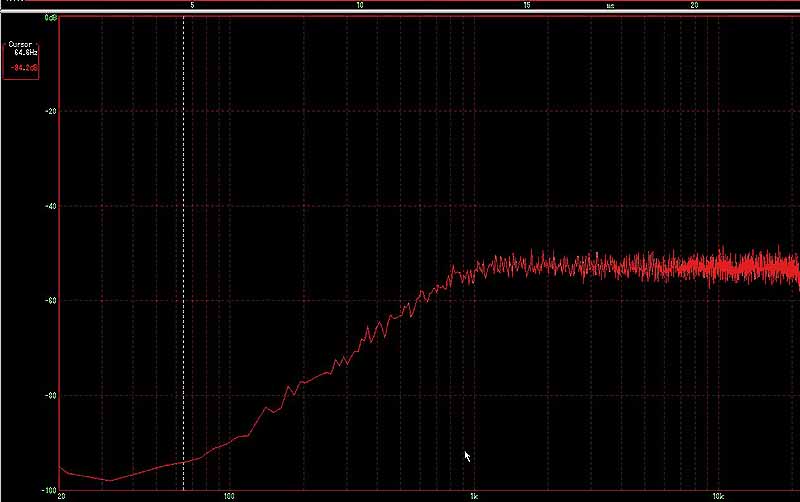

* Oberheim 2pole HP Fc=500Hz resonance=0

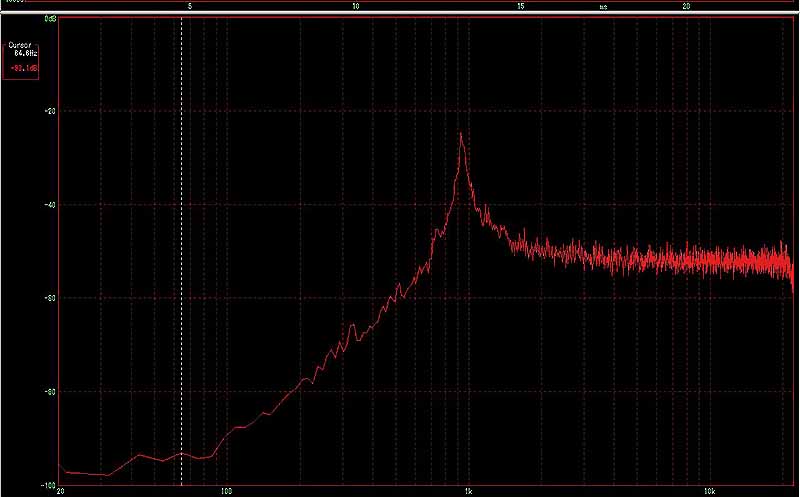

* Oberheim 2pole HP Fc=500Hz resonance=100

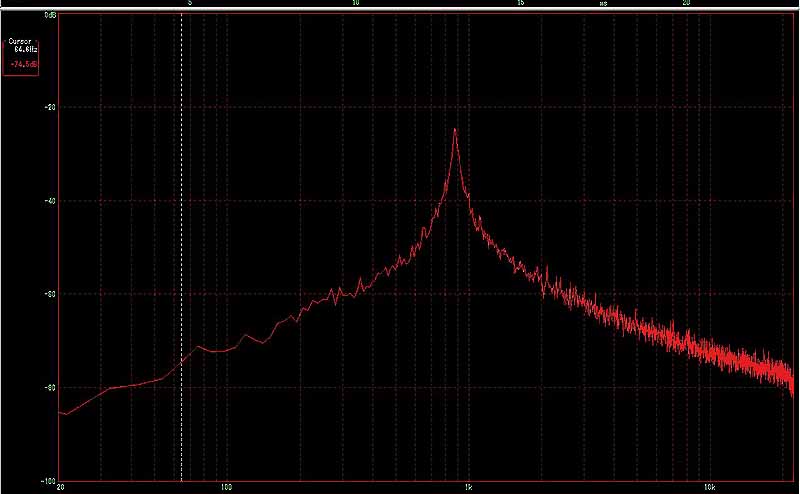

* oberheim 2pole BP Fc=500Hz resonance=100

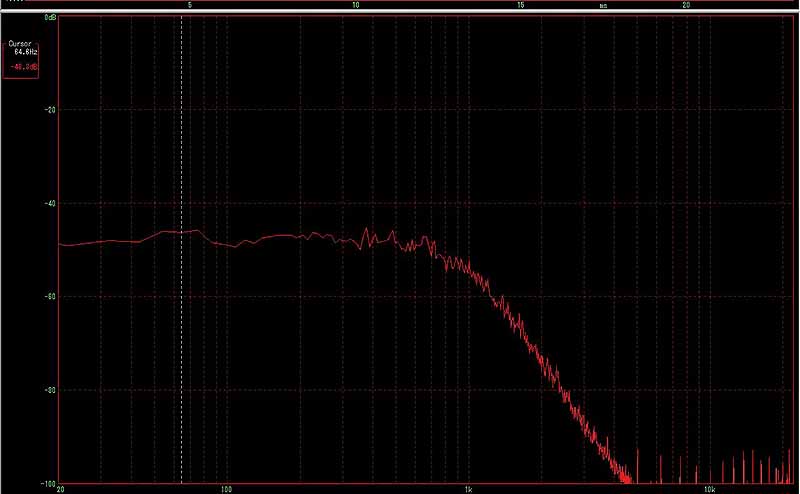

* ARP 2600 4pole Fc=500Hz resonance=0

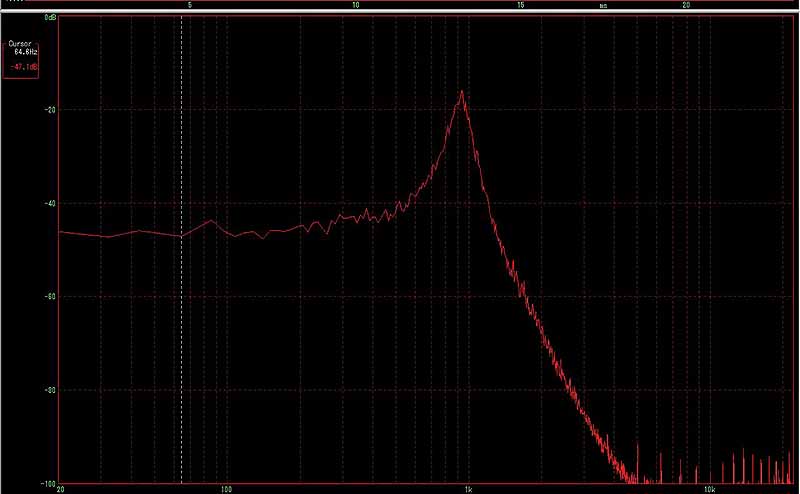

* ARP 2600 4pole FC=500Hz resonance=90
resonanceを上げても通過帯域があまり下がっていませんね?。

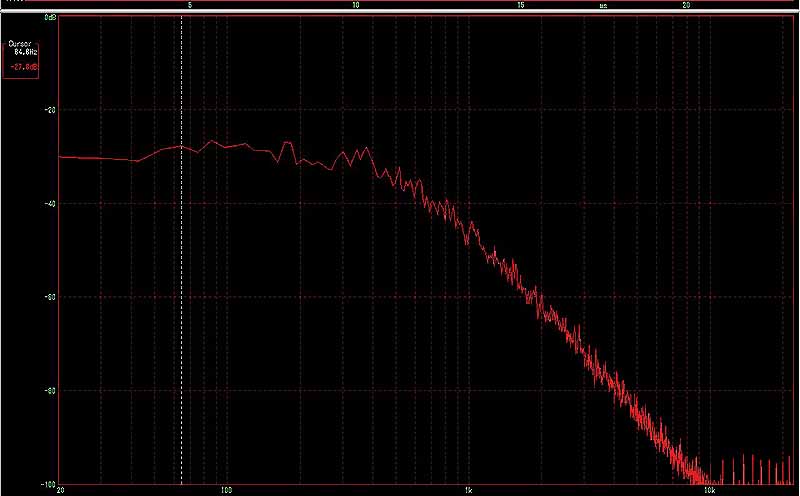

* TB303 FC=500Hz resonance=0

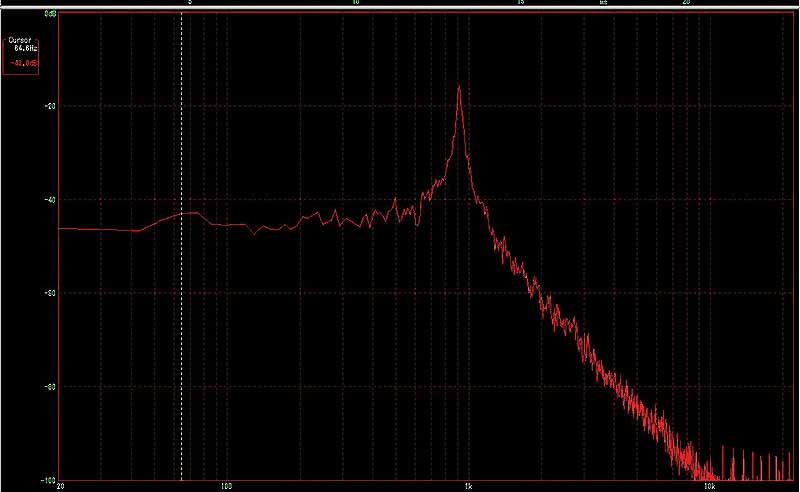

* TB303 Fc=500Hz resonance=90

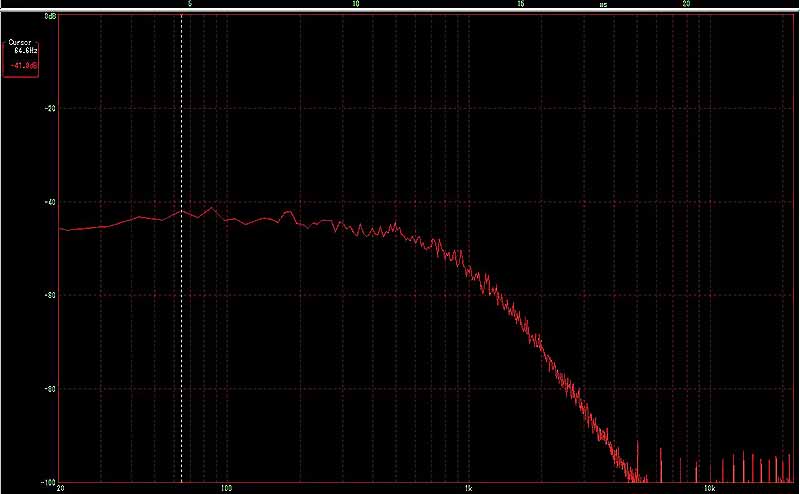

* jupter8 4pole LP Fc=500Hz resonance=0

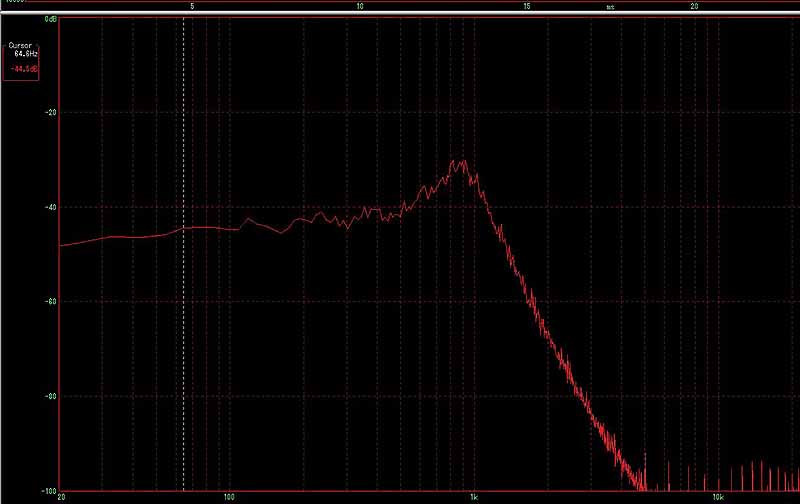

* jupter8 4pole LP Fc=500Hz resonance=100

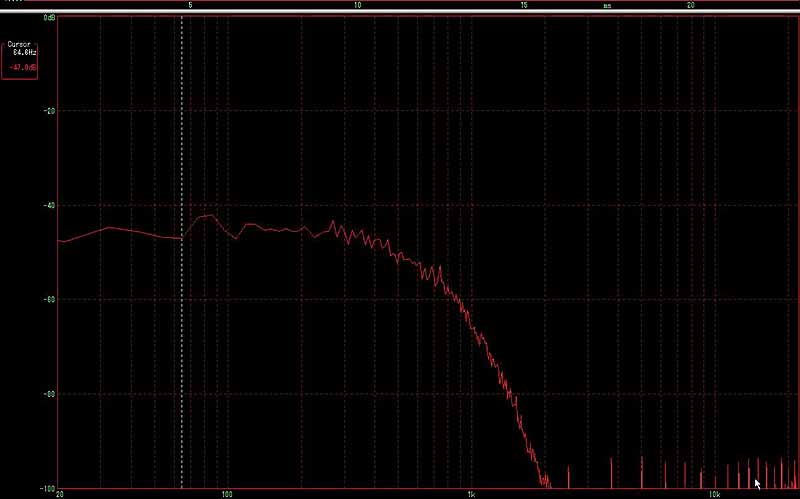

* 8pole LP Fc=500Hz resonance=0

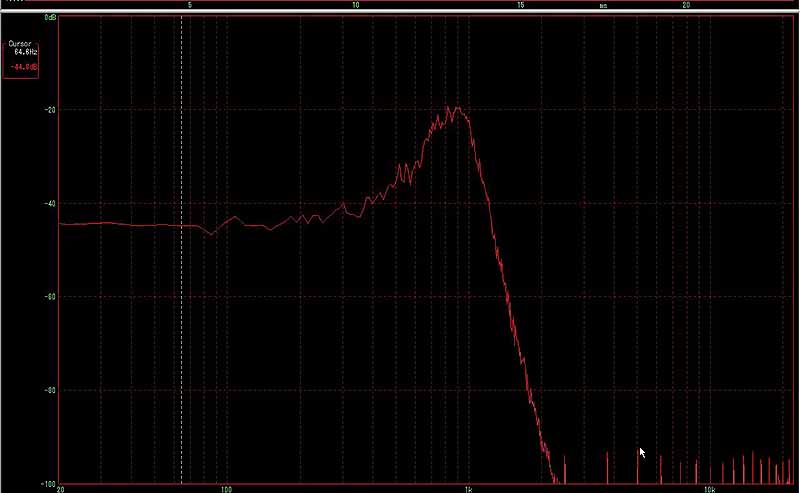

* 8pole LP Fc=500Hz resonance=100

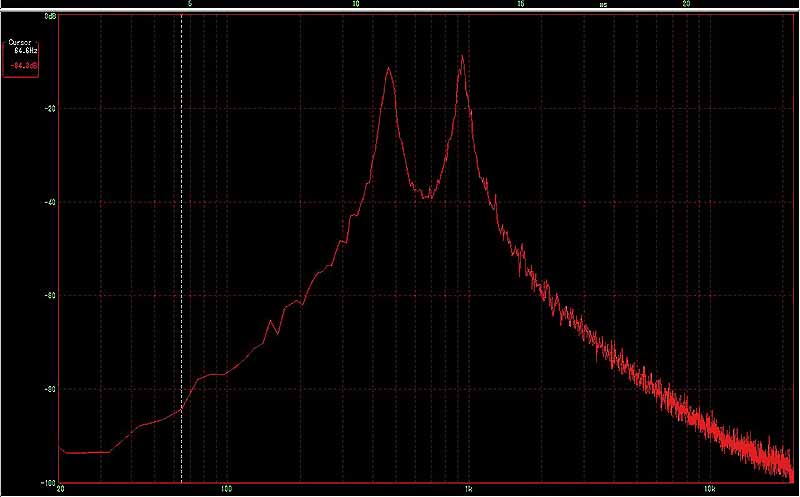

* 8Ve dual BP FC=500Hz resonanc=100
Fc間隔が1octaveのBPFだそうです。

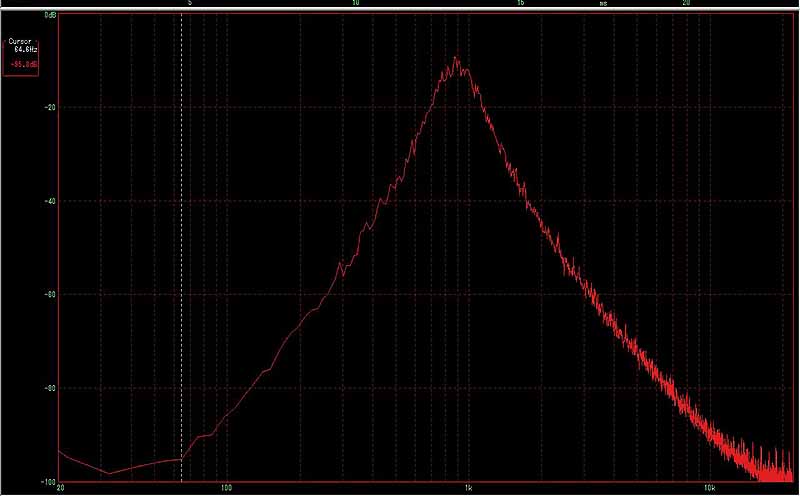

* 6pole BP Fc=500Hz resonance=100

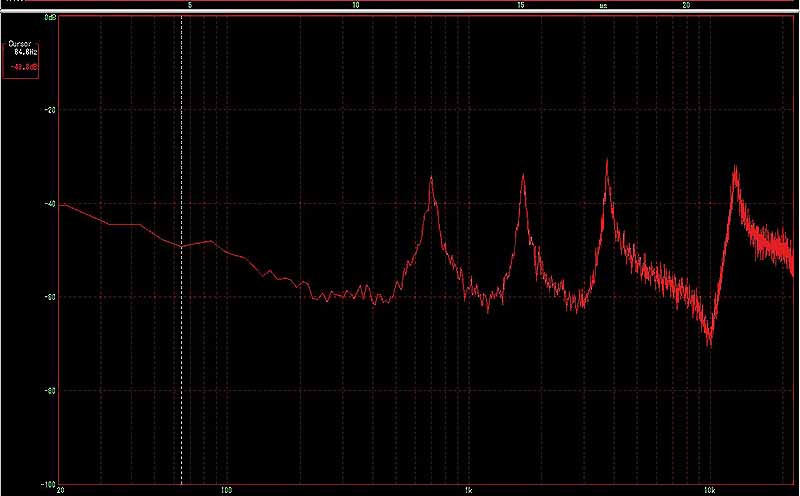

* Phase Warp FC=20Hz resonance=100

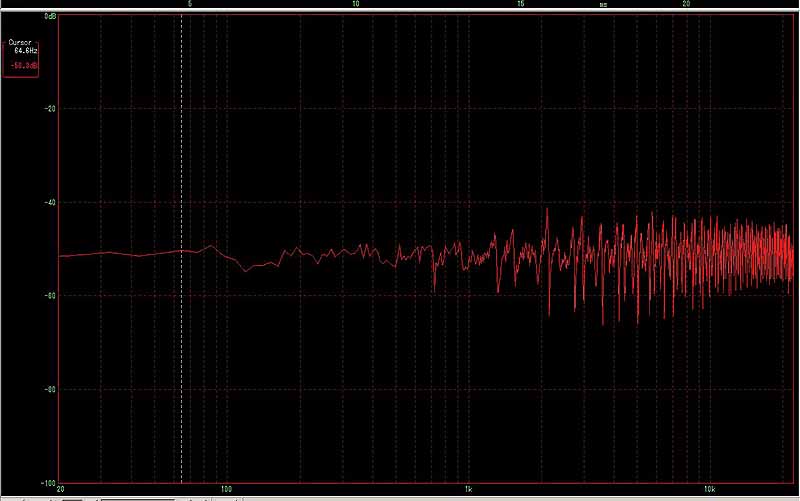

* Comb filter1 Fc=1500Hz resonance=96

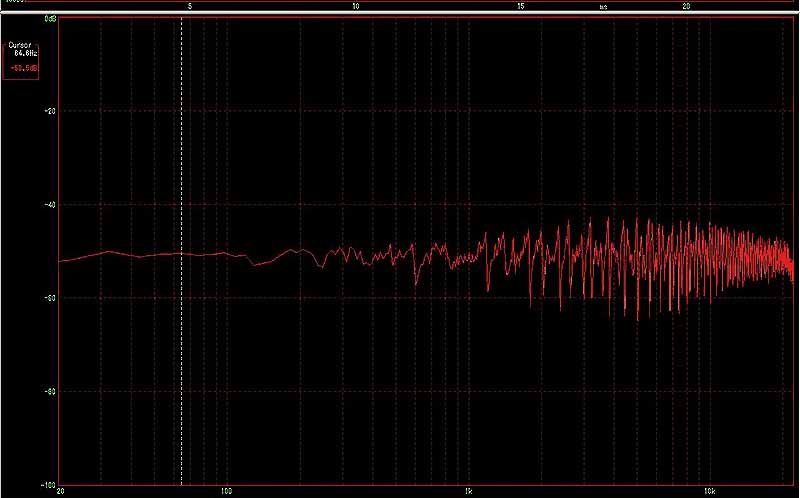

* Comb filter2 Fc=1500Hz resonance=96
上記の comb filter1とたいへん似た特性ですが、高域のゲインが減衰しています。

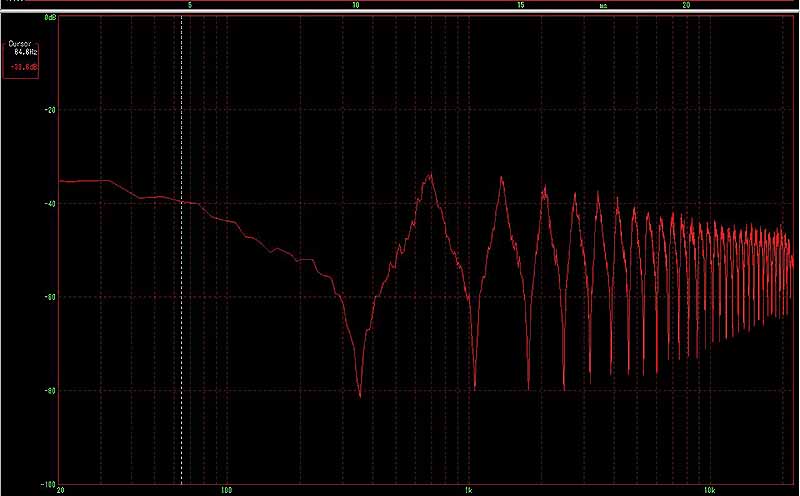

* Comb filter3 Fc=1500Hz resonance=96
1,2よりもノッチのゲイン変動がおおきく、ノッチ周波数の間隔も広いようです。
というかこちらの方が普通の comb filterですね、 1,2の方が特殊みたいです。

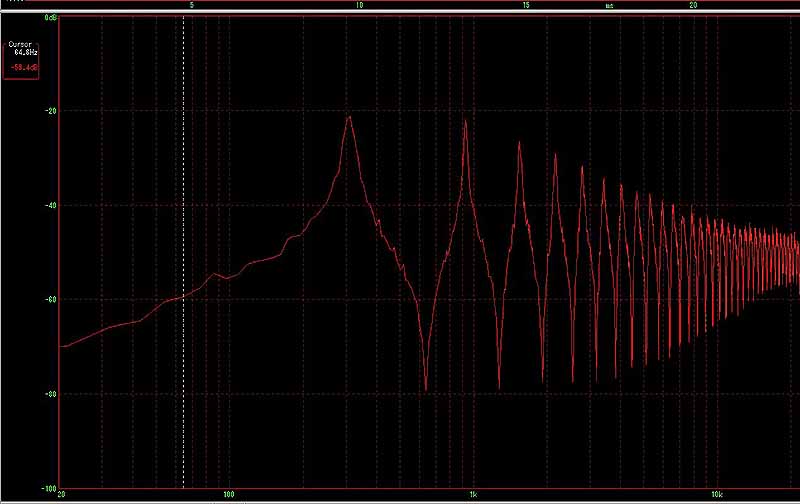

* Comb filter4 Fc=1500Hz resonance=96
上記のfilterとよく似ていますが、高域がより減衰しています。

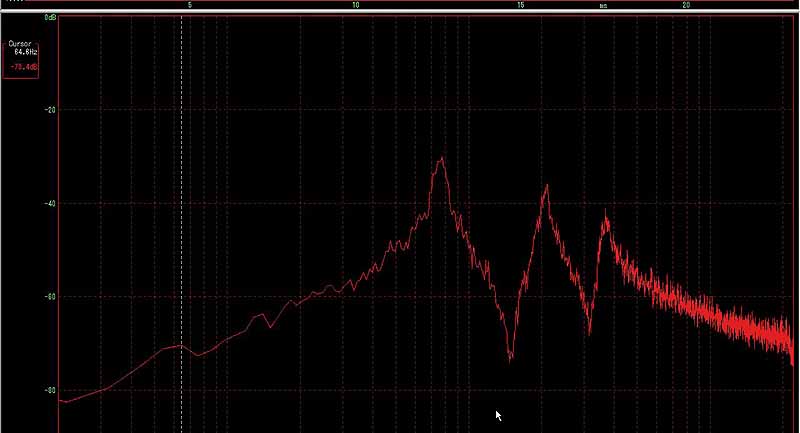

* Vocal formant1 Fc=500Hz resonance=100
まさしく vocal formantの特徴であるピーク特性をもった filterですね。

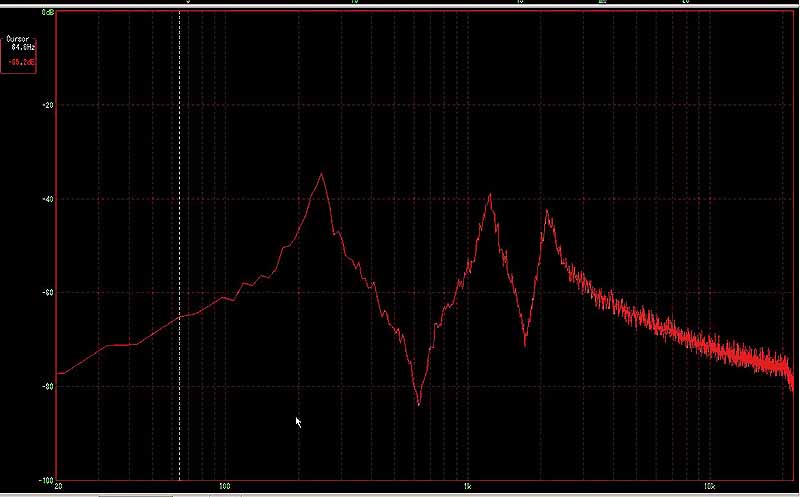

* Vocal formant2 Fc=500Hz resonance=100

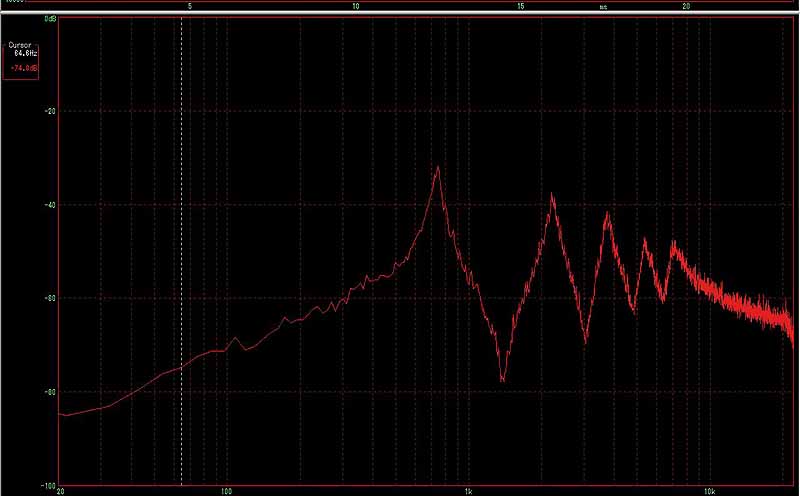

* Vocal formant3 Fc=500Hz resonance=100

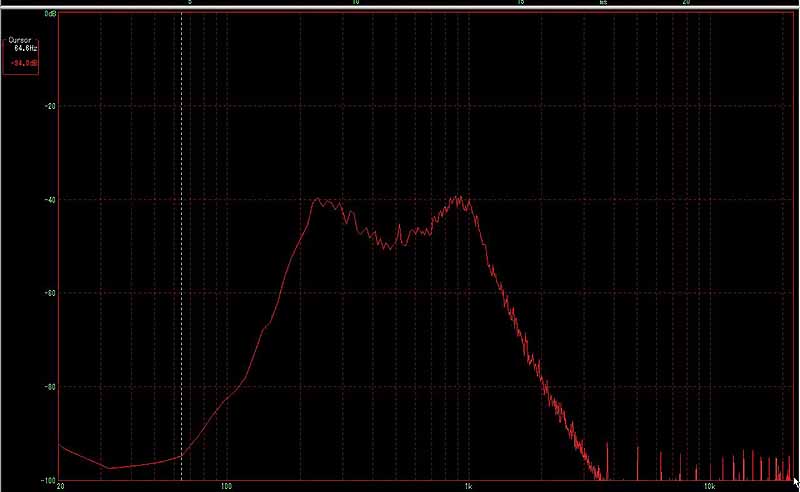

* Band limit Fc=500Hz resonance=100
resonanceのパラメータで band widthが変化する 2pole HP+LP filter
MS 20の filterのような構成。

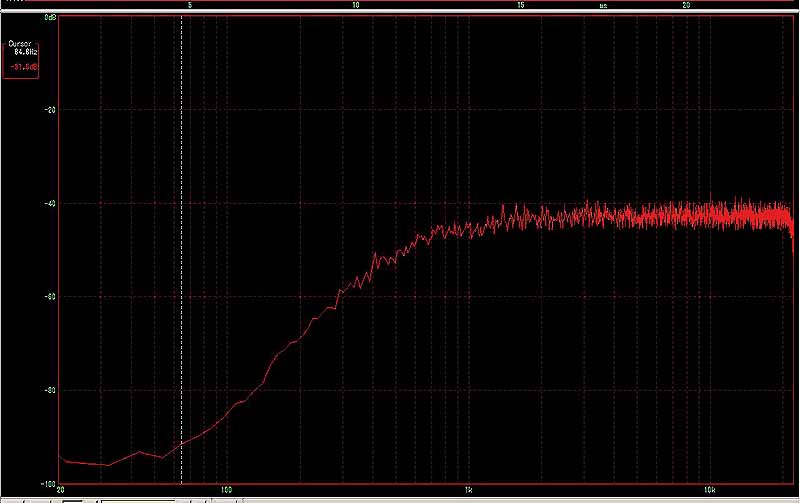

* op 4pole HP FC=500Hz resonance=0
上記MOOG 4pole LPをベースにした、4pole HPのようです。
下の2っが filter 1,2の並列接続時の特性
そのあとの2っが filter 1,2の直列接続

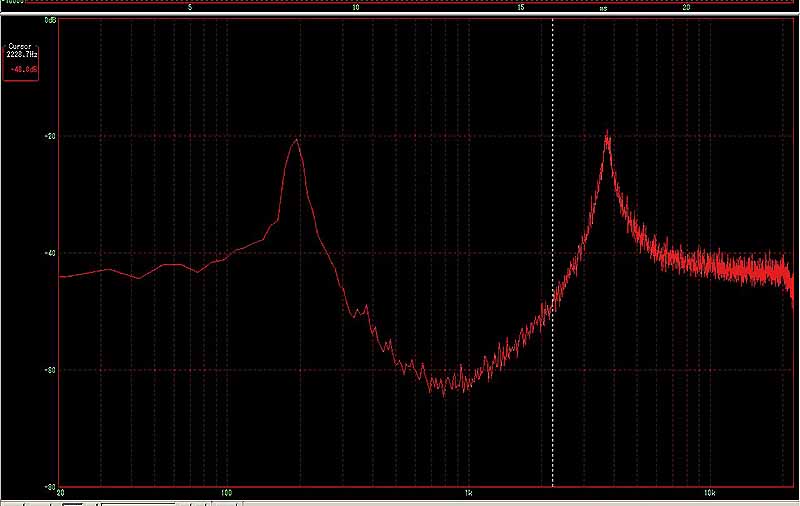

* OB 2pole HP+ LP (-)
filter 1の出力の位相を反転させた時。 HP+LPによる notch filterの生成。

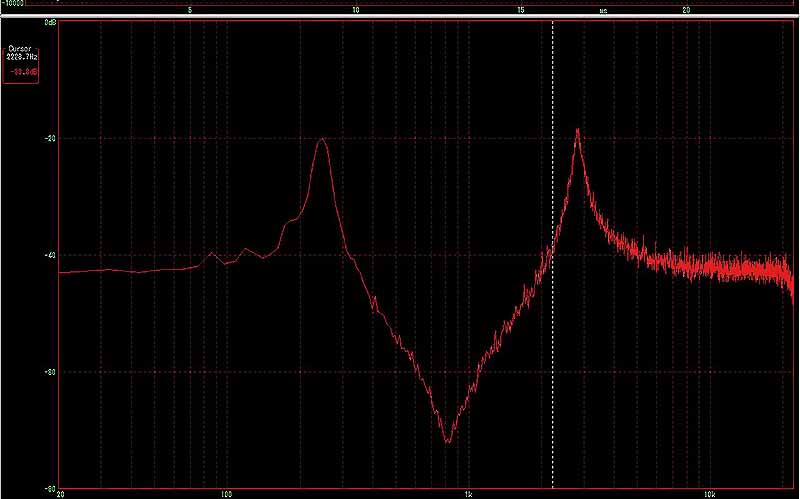

* OB 2poleHP+LP (+)
filter 1,2とも同位相

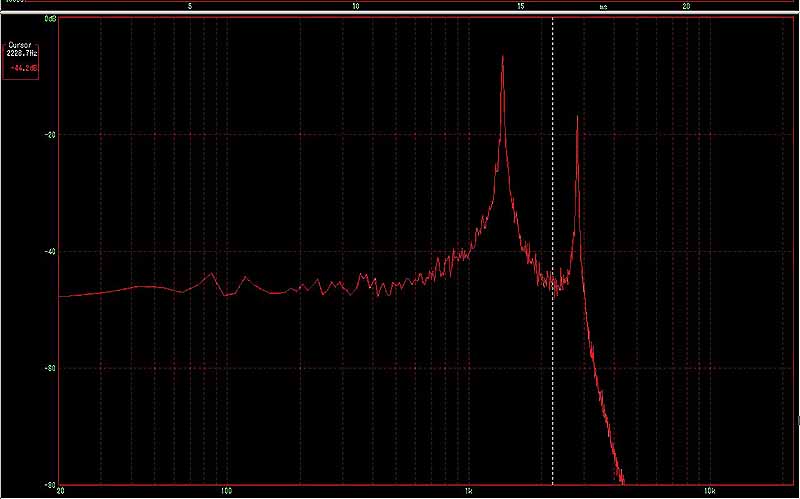

* filter1+filter2 Offset mode 4LP+4LP
Fcをずらして直列接続しているので肩が2段階になっています

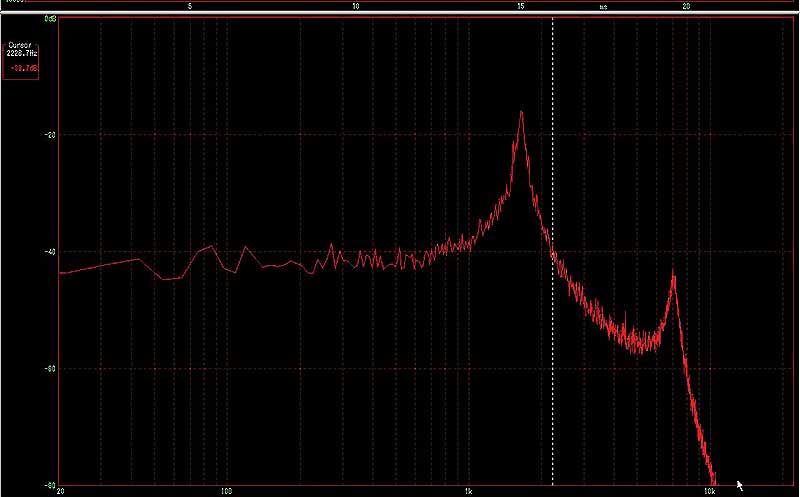

* filter1+filter2 Offset mode 2LP+4LP
Master Effectの F特
phaser / flangerの comb filter特性です。

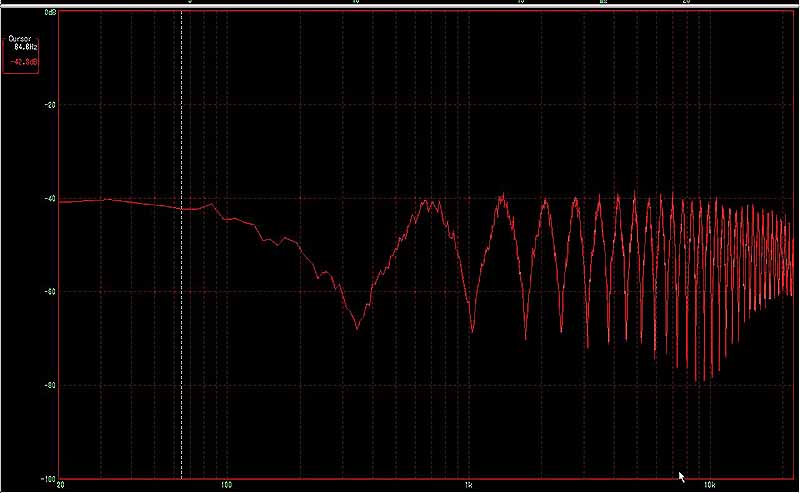

* super phaser 64段

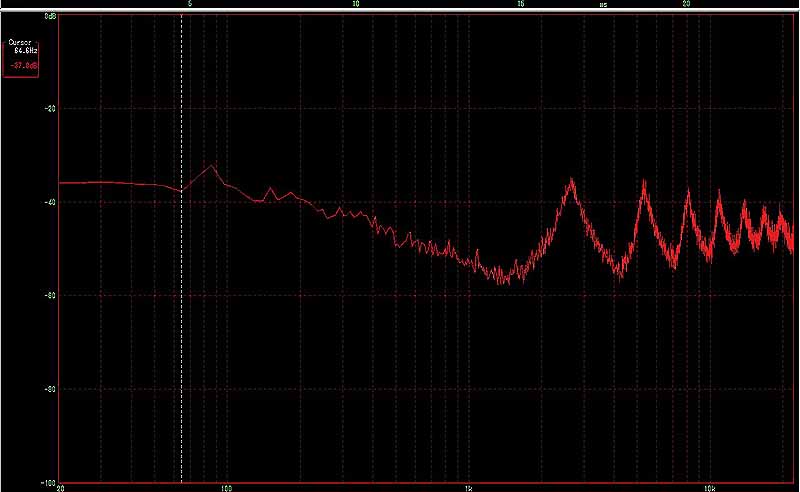

* string phaser

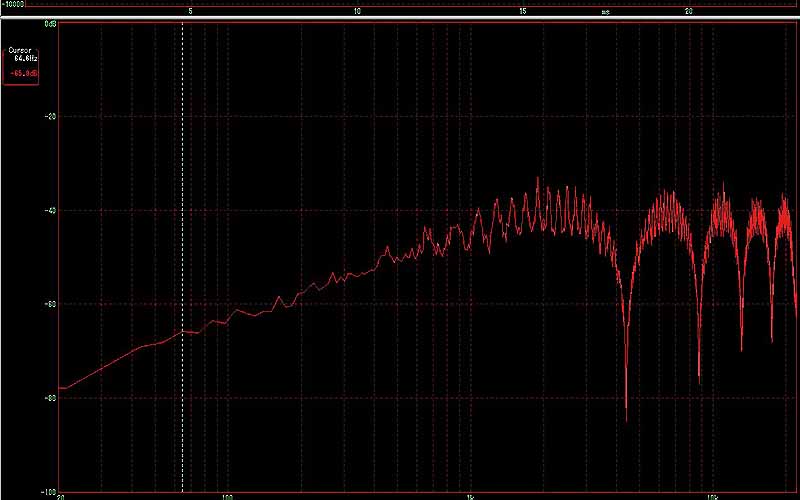

* Thru zero Flanger
delay timeを0を超えてマイナスにも設定できる(thru zero) Flanger

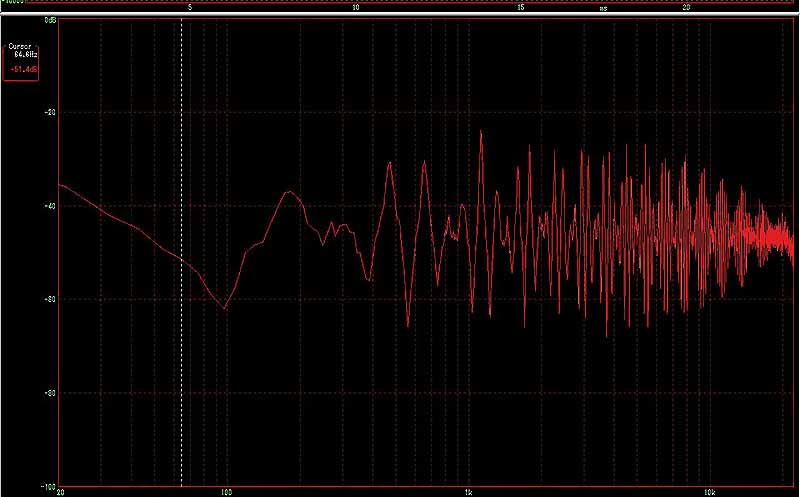

* Theta Flanger
32段 Phaser + Flangerの構成だそうです。
