430FMは,出力よりアンテナと標高です
JI1UEV局が作製したワイドスペ−ス型八木アンテナ(5エレ/9エレ/12エレ/16エレ)を購入して使用
JI1UEV局のHP
ワイドスペ−ス型は、エレメント間隔をできるだけ広くする設計
ノーマルよりもブーム全長が長くなりますね
(Radix社のワイドスペース12エレで全長2m ダイアモンド社のノーマル15エレで全長2.2m)
HPからメ−ルでJI1UEV局に相談すれば「アンテナのみ」作製販売に応じてくれます
分配器やスタックアクセサリ−や同軸ケーブルは自分で準備
HAL_KEN 5エレシングル(無調整で3エレにもなる) \5,800
HAL_KEN 12エレスタック全長2.5m (2分割) シングル\9,800
HAL_KEN 16エレスタック全長3.3m (3分割) シングル\12,800
撤収・組み立てを簡単にするために エレメントは蝶ネジ 給電部はBNCメス 軽い

茨城県北部での移動運用
ワイドスペース型12エレ(または16エレ八木スタック)
430MHz:FM 20W 同軸5D-SFA
茨城県最北部から相手局までの直線距離200km以上の記録(Google Earth)
三重県志摩市 445km
静岡県浜松市東区 338km 静岡県磐田市 337km 静岡県袋井市 331km
愛知県豊橋市 350km
静岡県掛川市 332km 静岡県御前崎市 322km
静岡県藤枝市 298km 静岡県静岡市 280km
静岡県賀茂郡東伊豆町 262km 東京都伊豆大島 260km 静岡県伊豆市 257km
長野県伊那市 256km 山梨県南巨摩郡早川町 248km
岩手県一関市 244km 山梨県南アルプス市 241km
長野県岡谷市 239km 山梨県南巨摩郡増穂町 237km
長野県松本市 236km 静岡県田方郡函南町 236km
静岡県三島市 235km 静岡県富士市 233km
静岡県裾野市 233km 長野県諏訪郡富士見町 232km
長野県諏訪市 230km 長野県諏訪郡原村 230km
静岡県御殿場市 227km 山梨県南都留郡鳴沢村 227km
山梨県韮崎市 226km 神奈川県足柄下郡箱根町 221km
山梨県北杜市 222km 山梨県笛吹市 222km
山梨県南都留郡忍野村 221km 山梨県甲斐市 220km
山梨県東八代郡芦川村 219km 静岡県駿東郡小山町 218km
神奈川県小田原市 215km 山梨県甲府市 214km
山梨県富士吉田市 212km 神奈川県足柄上郡山北町 212km
長野県北佐久郡立科町 211km 長野県上田市 211km
山梨県山梨市 210km 長野県南佐久郡南牧村 209km
山梨県甲州市 208km 山梨県都留市 208km
神奈川県三浦市 206km 長野県南佐久郡川上村 200km

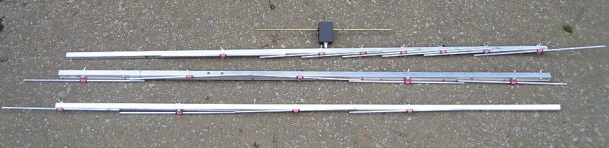

分割収納・後部座席に入る


ワイドスペ−ス型5エレ八木

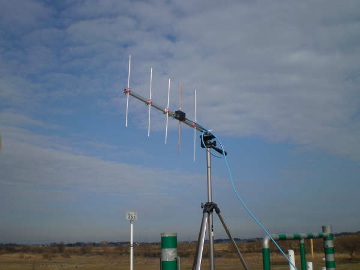

カメラ三脚に取り付けるとお手軽ロ−テ−タ−
3エレとしても利用できる

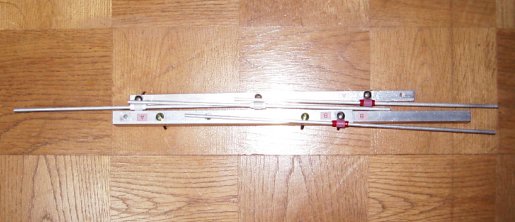

軽量・分割収納で、リュックにも入る
接栓はBNCコネクタ

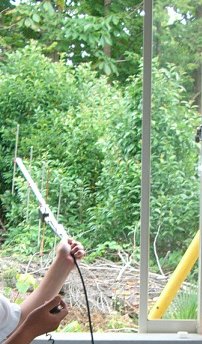

2Wハンディ−・手回しワイドスペ−ス型5エレ八木
海抜30mの自宅の1階から、高い山でCQを出してる局を呼ぶ
栃木県日光の男体山と茨城県八溝山の山反射を利用
高い場所でCQを出してる局に取ってもらう
那珂市−栃木県大田原市 68km
那珂市−茨城県久慈郡大子町 43km
那珂市−栃木県日光市 96km
那珂市−神奈川県伊勢原市 158km
那珂市−静岡県富士宮市(富士山) 197km
那珂市−栃木県矢板市 70km
那珂市−栃木県今市市 81km
那珂市−福島県東白川郡矢祭町 48km
那珂市−福島県福島市 151km

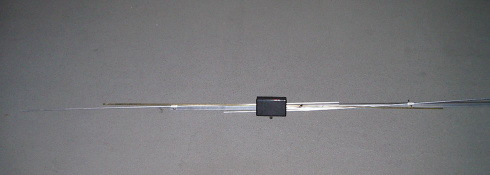

2エレをはずすと、3エレとしても使用できる
コンパクト収納

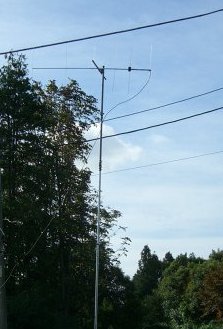

ワイドスペース型144MHz6エレ八木シングル

ブーム長約2.5mブームを2分割、車の後部座席に入ります
那珂市(海抜30mの平地) ポ−ル6mに設置
出力30W ノンプリ 144MHz:SSB
タワ−がなくても144MHzのSSBはけっこう遊べますね
岩手県奥州市51−55 325km
山梨県西八代郡市川三郷町55-57 207km
神奈川県中郡 57−57 170km
埼玉県入間郡越生町57−58 122km
埼玉県比企郡吉見町58−57 102km
埼玉県吉川市59−59 82km
埼玉県比企郡小川町57−58 118km
埼玉県本庄市59−59 119km
144MHz:FM
さいたま市岩槻区 59−59 87km
埼玉県熊谷市 59−59 106km
アンテナのスタックについて

無線機から50Ω同軸ケーブルで2本のアンテナにつなぐ場合
市販されている430MHz用の2分配器スタックキットを買って分配するのが早い
Radix社 2分配器
50Ωの同軸ケーブル2本(任意長)でアンテナへ接続できる
[任意の長さ]の[50Ω同軸]ケーブル2本 任意だが2本とも同じ長さ
厳密に計算したい人は
[波長]×[50Ω同軸の短縮率]×[1/2]×[整数] (メートル)を計算
50Ω同軸の短縮率
5D-FB: 0.8
8D-FB: 0.8
分配器を自作する人
Qマッチという方法で50Ω同軸ケーブルと
T型コネクタを使って、計算した長さの75Ω同軸(3Cや5C)2本で接続する

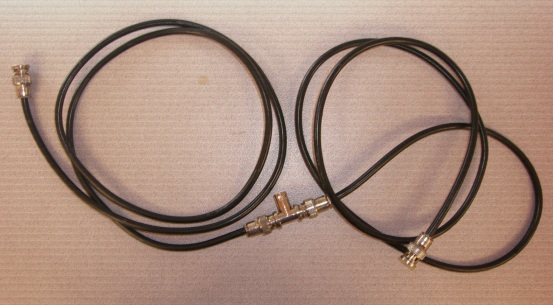

同軸分配器がなかったので、Qマッチで75Ωの3C-FV同軸2本を自作
50Ω同軸とBNC-Tコネクタで接続
3C-FV同軸の芯線は、BNCP-3.5コネクタを使わないと入らない
アンテナの給電部接栓がBNCなのでBNCコネクタで自作
同軸分配器を持っていない人は、計算した長さの75Ω同軸を2本自作する
T型コネクタからアンテナの給電部まで、75Ω同軸の長さの計算方法
[波長]×[75Ω同軸ケーブルの波長短縮率]×[1/4]×[奇数] (メートル)
波長(m)=300÷周波数(MHz)
75Ω同軸ケーブルの波長短縮率
3C-2V:0.67
5C-2V:0.67
3C-FV:0.78
5C-FV:0.78
3C-FB:0.81
5C-FB:0.81
たとえば75Ω3C-2Vを使って、FMの433.000MHzに合わせると
300÷433=0.693m 0.693×0.67=0.46m
0.46m×(1/4)=0.12m
この長さでは、給電部からT型コネクタまで75Ω同軸ケーブルが届かないから
奇数倍して計算。それを2本自作すればよい
0.12m×7=0.84m 0.12m×9=1.08m 0.12×11=1.32m
脱線:どうでも良い話 Q符号
QRA 意味は「貴局名は何ですか」 電信(CW)では個人の名前に「QRA」を使いません
本来は,識別信号(コールサイン)のことで、名前(name)ではありません
段々と電話で慣用的に日本ではnameの意味合いになっています
諸外国では,CWにおいて「QRA=あなたのコールサインは何ですか?」の意
RSレポート 了解度(R) 1〜5
信号強度(S) 1〜9
たとえば最も状態が良いと了解度5,信号強度9で
R・Sレポートは5and9(ごうきゅう または ファイブナイン)と言う
ですから「ごじゅうきゅう=50+9」のように2ケタの整数では言いません
このへんのことは7L4CWLさんのページを参照ください
警察・消防の業務無線用語から来た[漢字解釈]など
赤印●の単語はCB無線などで使われていた俗語ですから
使わないほうがよいそうです
神経質になることはないですが,「なるほど〜」と参考程度に
7L4CWLさんのページ
ハム用語集
