コラム１：ＤＩＦについて

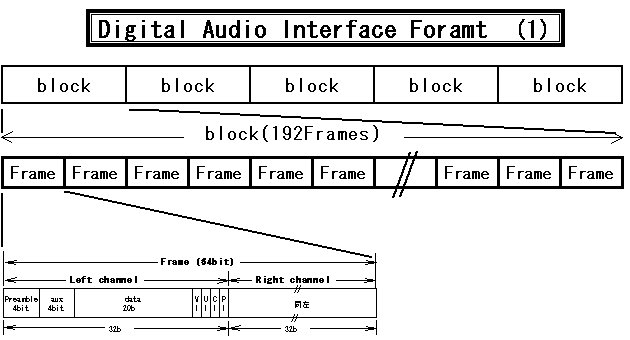

　S/PDIF(Sony/Philips Digital Interface Format)を大きく見ると、下記のようにビット列である、blockがある。
　blockは、192個のframeからできており、更に、frameは、LRチャンネルのビットデータ等により構成されている。

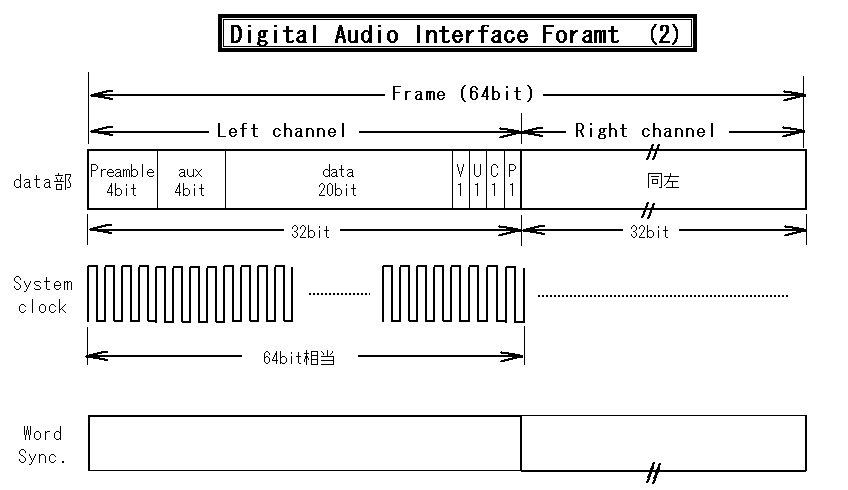

　さらに、フレーム部分を拡大し、クロック及びＬＲチャンネル選択信号(以下「ワードシンク」という）を分離させたのが下図になる。

　実際、S/PDIFでは、１本の同軸あるいは光ケーブル(コード)でデータの送信（あるいは受信のみのどちらか）を行っているのであるから、データ、クロック、ワードシンクをひとつにまとめる必要がある。

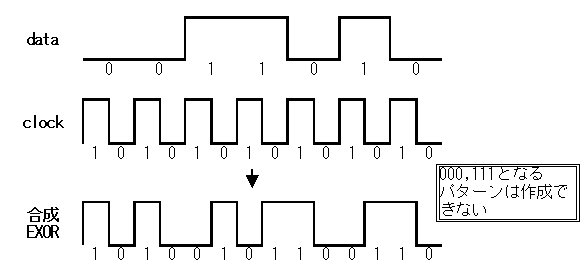

　データとクロックは、データが１ビットに対してクロックは2ビットあると考えられるので、データとクロックとを排他的論理和（Exclusive OR)で合成すれば、クロックとデータを重畳することができる。受信時の分離についても同じく排他的論理和とPLLとを併用することで、データとクロックの分離が比較的簡単にできる。
　またこの方法を使えば、データが連続して１１１とか０００というように、３つ連続して同じ値を示すことがないというメリットがある。

　データの開始及びＬＲの識別にはPreambleを使用することで可能であり、この部分については上記の排他的論理和を使わず、０００だとか１１１だとかを開始の識別に用いることで、データの開始マークとして使用することができる。実際はPreambleの8ビット（ビットの前半後半を分割して使用している）は、さらにデータの始まり以外にも、ブロックの始まり、さらにワードシンクといった機能を持たせている。

　また、Aux部はデータとしても使用できかつデータ部は20ビットあるので、現行のDIFでも24ビット分のデータを扱えることが可能である(DVDオーディオとビット数では同じ）。

最後のVUCD各1ビットは、それぞれ

V：	Varidity data	無効データ等、エラー時に１となる
U：	User bit	ユーザー毎に使用できる
C：	Channel Status	SCMS関連の情報等が続くCビットにより定義されている
P：	Parity bit	Preambleを除くデータの偶数パリティ

　と、なっている。Cビットはプロ用と市販されているオーディオでは全く異なったものとなっている。

　詳細については、ＣＱ出版の書物、共立のWEB等を参考のこと(リンク)。
