音響特性測定の前に

ＦＦＴ　WAVEを使用してリスニングルームと再生装置の音響特性を計る前に測定装置の特性を以下の方法で測定してください。

測定装置　
・ＣＰＵ：出来れば高速ＣＰＵが400MHz　セルロン程度でも何とか動きます。
・サウンドボード：サウンドブラスター１６　同等以上　　ＡＷＥ３２以降を推奨します。
　　　　　　　　　　サンプリング周波数96KHz　16ビットのきれいな波形を発生出来ます。
・接続用コード：3.5mmステレオピンプラグ（オス−オス）
・ソフト：ＦＦＴ　ＷＡＶＥ　
　　　　　WAVE GENERATOR

測定準備
・ＣＰＵのサウンドボードの音声出力端子とＭＩＣ端子を3.5mmのステレオプラグで接続します。

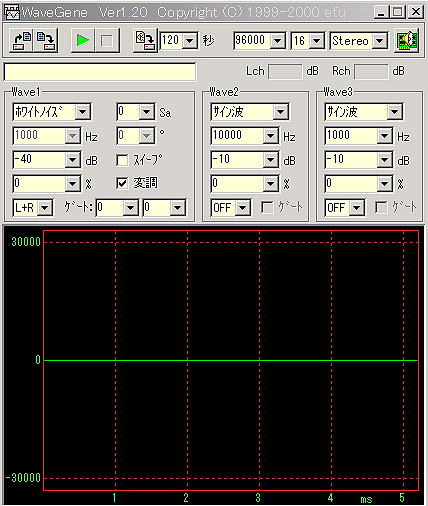

・WAVE　 GENERATOR (以降WＧ）の音源設定を以下の様にします。

サウンドカードが対応していればサンプリング周波数を96KHzに設定すると綺麗な波形が得られます

録音レベルの調整
ＦＦＴ　ＷＡＶＥを立ち上げ録音→録音レベルの調整　でマイクのレベルを最低限に下げます。
このときにトーンコントロールが設定してある場合は、はずしてください。

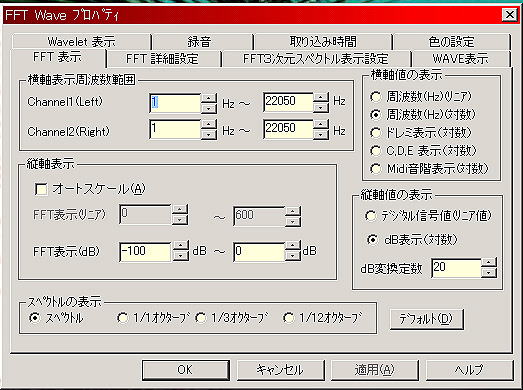

ＦＦＴ設定で周波数範囲　１から22050Hz　ＦＦＴ　レベル　−１００　から０　ｄＢ　周波数、レベルともに対数表示します。

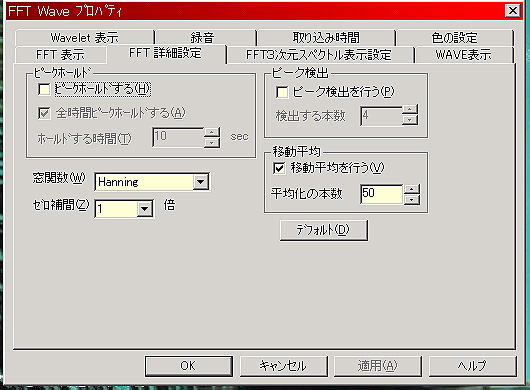

ＦＦＴ詳細設定でピークホールドをはずします。

画面にＦＦＴの画面と録音レベルの両方を出した状態でＷＧからホワイトノイズを入れます。

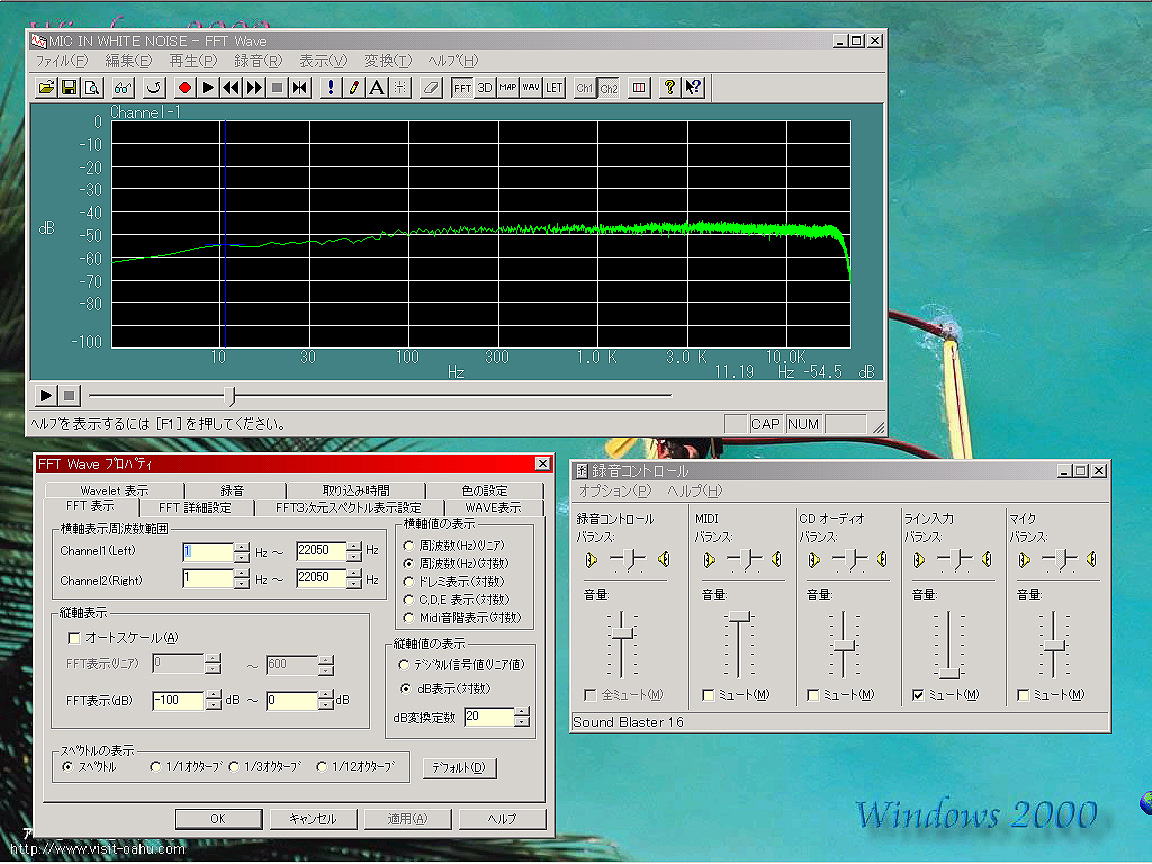

録音→モニターでＦＦＴを動かしＭＩＣのレベルを少しづつ上げだいたい−50ｄＢ付近に1KHzがなるようにＭＩＣのレベルを合わせます。
うまく合わないときは、ＷＧのレベルを動かしてください。

　
ＦＦＴ設定


ＦＦＴ詳細設定

録音レベルを調整してＯＫならば、録音を開始します。
時間は、１２０秒程度　１０秒程度でも有る程度判りますが、低音と高音の両端の領域の
サンプリング数が足りないため正確な特性を測定するには１２０秒程度が必要です。
ホワイトノイズの周波数スペクトルの密度分布が１ｋHzを中心に正規分布している音源の
ため、両端の出現確率が減る様です。ＦＦＴでスペクトルの密度分布を計ればすぐに判るのですが。

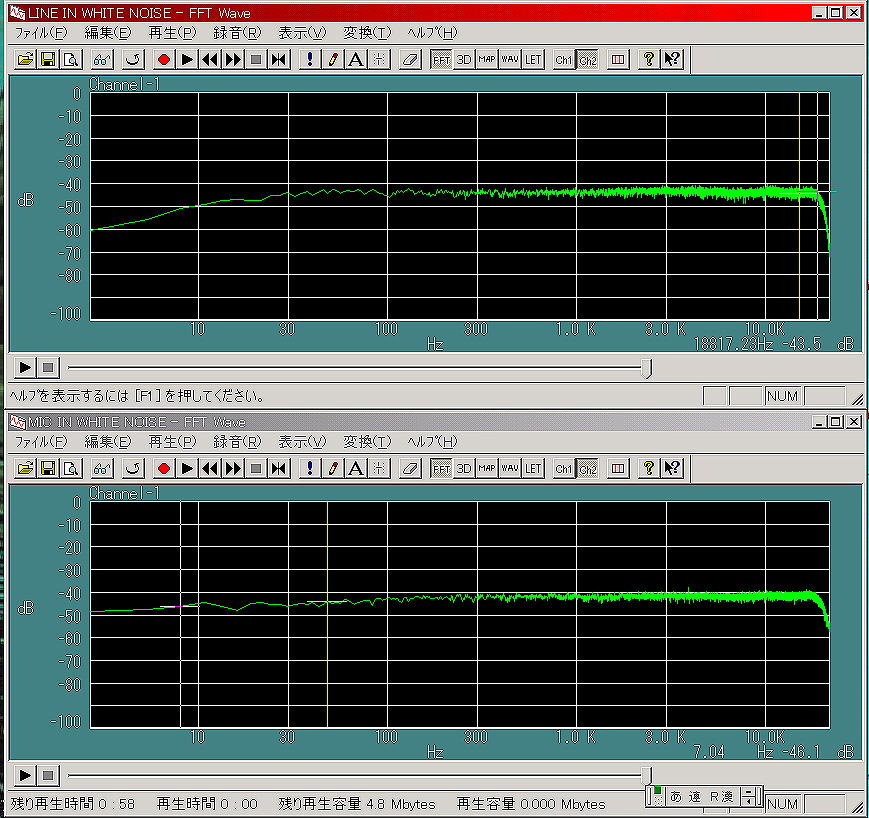

以下に前回合田さんの装置をリスニングルームの測定をしたＣＰＵ　ＩＢＭ　THINKPAD 1124 のデータを乗せます。
上段がＬＩＮＥ入力　下段がＭＩＣ入力　の特性です。

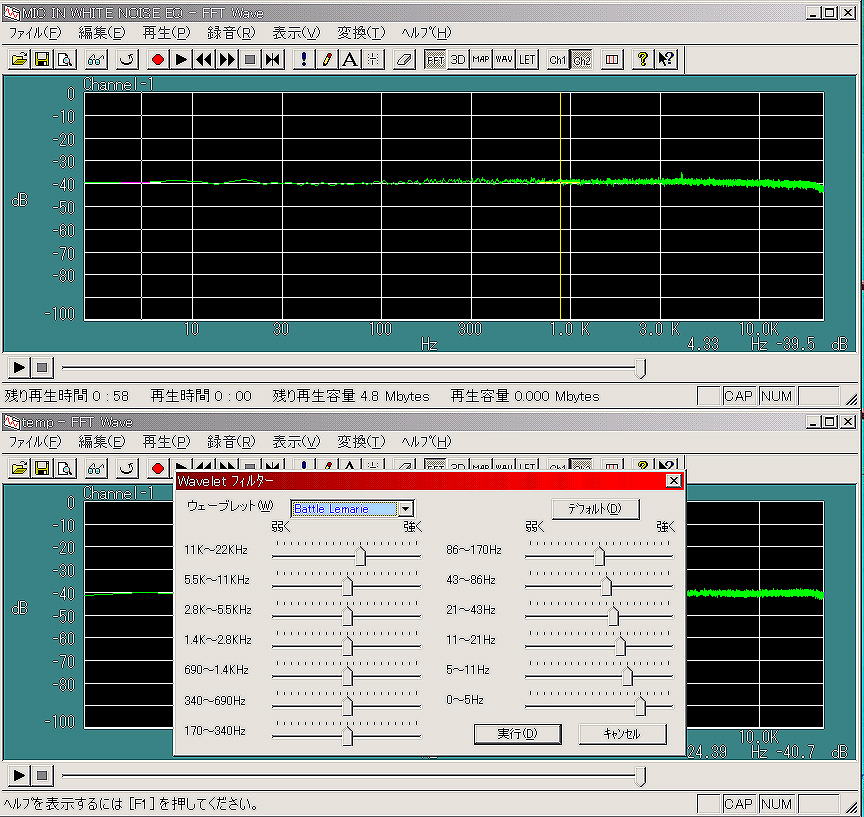

ＦＦＴ　WAVE　のＷＡＶＥ　ＬＥＴ　ＦＩＬＴＥＲによるＭＩＣ特性の補正例

ＷＡＶＥ　ＬＥＴ　フィルター補正データは、変換後別名で保存してください。
またＣＰＵのサウンドボードの特性はここに異なりますのでＴＲＹ＆ＥＲＲＯＲで最適な補正レベルを見つけてください。
最大最小で±６ｄBの補正が可能です。ここでも再生時間は１２０秒必要です。だんだん平均化されてフラットになってのがわかります。データとして画像を残すのは、終了後のデータが最適です。

ここまで準備して、周波数特性のフラットなＭＩＣを準備すれば音響特性の結果が信頼出来るデータになリます。

推奨マイク　　SONY ECM-23F5 \27000 　周波数特性　２０〜２００００Hz　感度　-46±3　ｄＢ
　　　　　　　　 SONY ECM-999 　\45000 　周波数特性　２０〜２００００Hz　感度　-48±3　ｄＢ
