| F１ | 14μH ７A コイル | 積層セラミック 50V 0.22μF |
積層セラミック 0.22μF＋10Ω |
積層セラミック 50V 0.10μF |
ＫＧさんからの測定依頼品 |
歪み感は有りませんが、ストリングスはやや太めの音になり、音色にやや渋めの艶や輝きを感じます。トライアングルやシンバルなどの金属打楽器はやや控えめなりますが、定位感は良好です。
Ｆ1 ：参考出品 ＫＧさん測定依頼品
14μH ７Ａのコイルを使ったハイカット回路です。メ−カー不明です。時定数からするとコンデンサー容量を0.15μF程度に減らす必要が有りますが、今回手持ちが無いため0.22μFの積層セラミックを使いました。
|
||||||
|
||||||

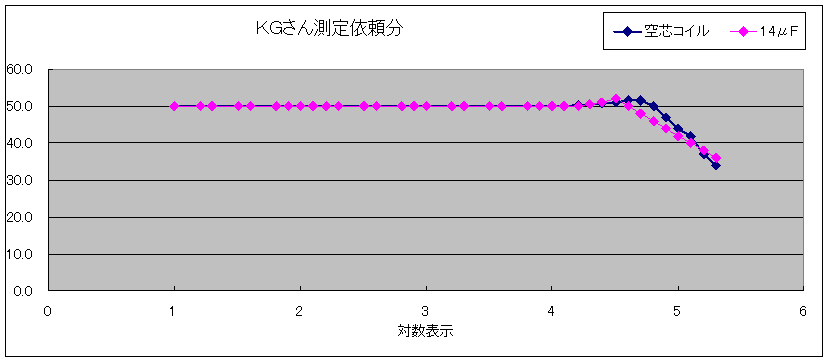

| 横軸は対数表示です ３が１ＫHz ４が10kHz ５が100KHzです | ||||||
| ２０ＫHz〜少しあがり３０ＫHzで2dBほどのピークが現れます。40KHzで戻り以降だらだらと下がって行き、80KHzで６ｄＢ落ちの特性です。矩形波の再現では、１ｋHzの立ち上がりにやや強いピークがでますが波形的に変形が少ない方です。デジタル搬送波の漏れは少ないです。 歪み感は有りませんが、ストリングスはやや太めの音になり、音色にやや渋めの艶や輝きを感じます。トライアングルやシンバルなどの金属打楽器はやや控えめなりますが、定位感は良好です。 |
 |
 |

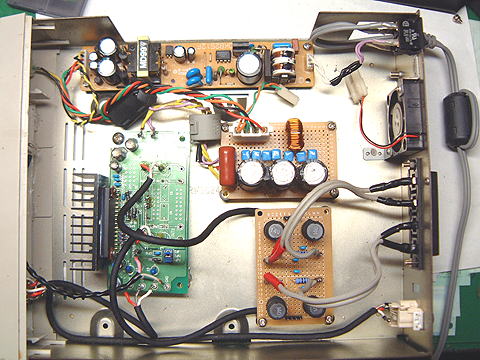

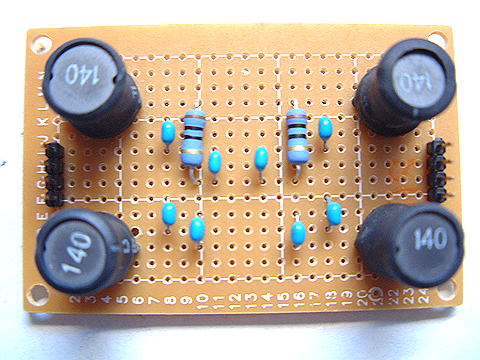

| Ｆ１：１４μＨ ハイカットフィルター付き全体像 | Ｆ１：14μＨのハイカットフィルターユニット |
 |
 |

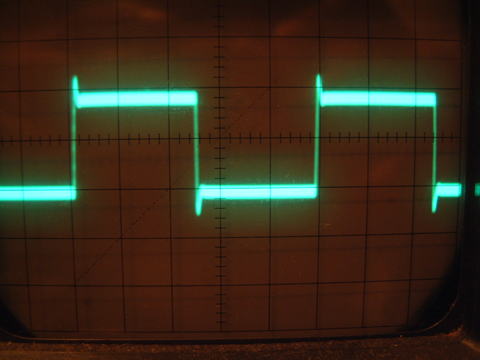

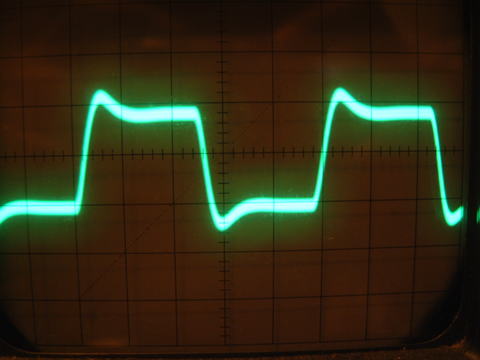

| Ｆ1： １KHzの矩形波の再現 | Ｆ1： １0KHzの矩形波の再現 |
