F0　：参考出品　空芯コイルを使用したＫＧさんの力作

F0 空芯コイル　10μH 積層セラミック 50V　0.22μF 積層セラミック 0.22μF＋10Ω 積層セラミック 50V　0.10μF ＫＧさんの力作

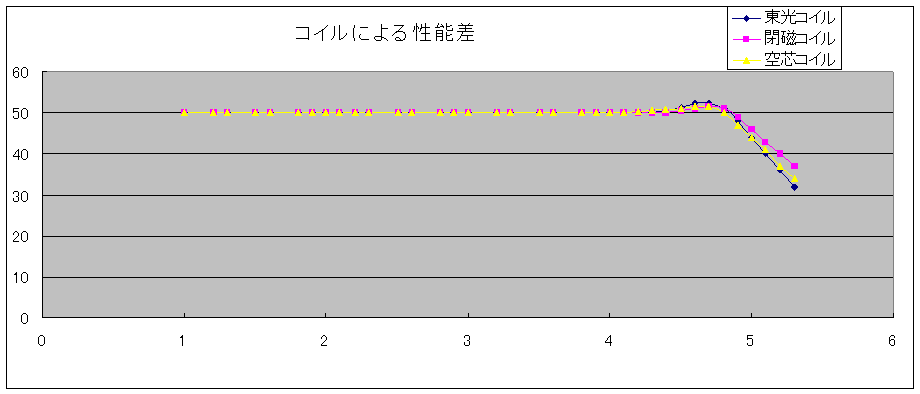

横軸は対数表示です　３が１ＫHz　４が10kHz　５が100KHzです

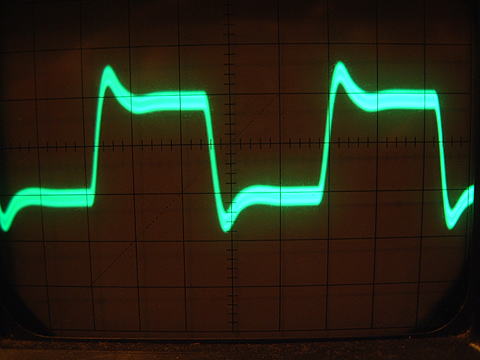

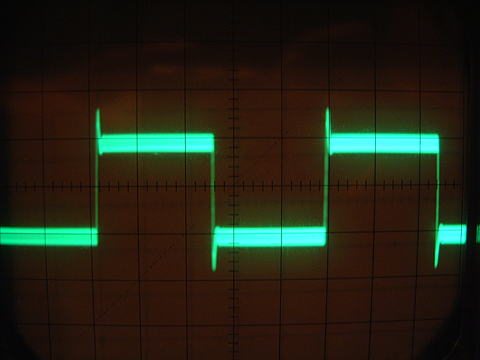

友人のＫＧさんが作成したトライパスＴＡ2020を使ったデジタルアンプです。同じ測定方法で比較するために借りてきて測定しました。バラックで作成して空中配線の極意の様な配線ですが、コイルも自作した力作です。 周波数特性は、カマデンオリジナルの東光コイルとほぼ同等です。高音の伸びがありますが、デジタル搬送信号の漏れがやや残っています。 １ｋHz矩形波の立ち上がりのピークや１０ｋHzの波形の変形は、水準Ｂや水準Ｅ１に良くにています。 音は、中音域は、しっとりと穏やかですが、ヴァオリンの高音やトライアングルの音にやや歪み感が有りわずかにギスギスした感じが残ります。金管楽器でトランペットなどの高音の歪み感が目立ちます。これはたぶん、デジタル搬送信号の漏れが残っているためと推定されます。定位感は良好です。

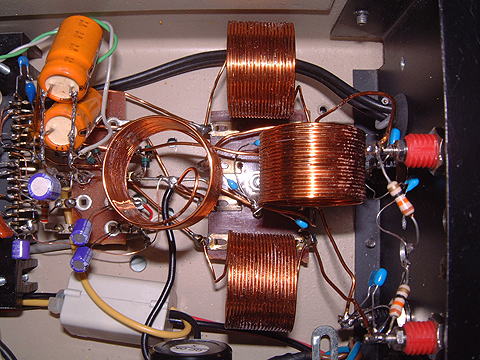

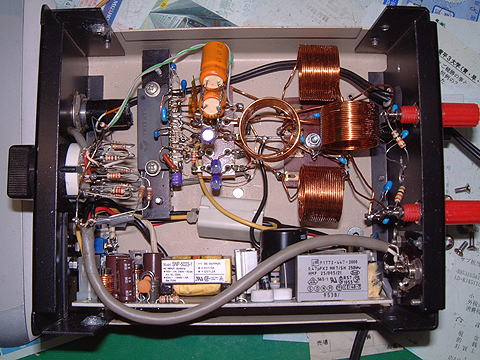

ＫＧさんの力作　空芯コイルを使ったデジタルアンプ	空芯コイルアップ
