D7 トロイダルコイル 10μH 3A コア緑 の巻き数を変更 16回→14回
|
||||||
![]() |
||||||

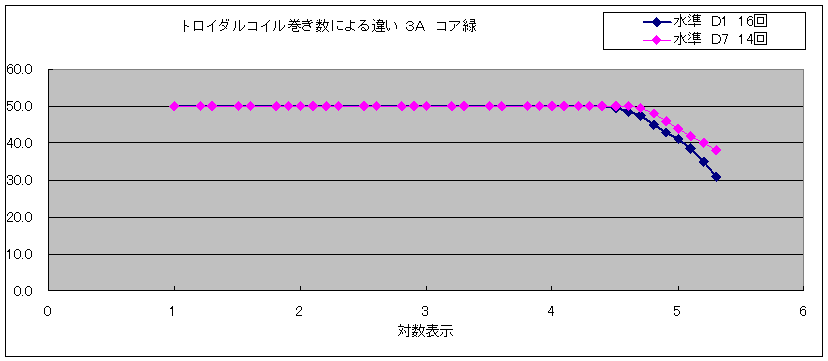

横軸は対数表示です 3が1KHz 4が10kHz 5が100KHzで | ||||||
トロイダルコイルの巻き数を2回減らして14回にしたところ高域が伸びて50KHzまでフラットになり100KHzで6dB落ちの特性になり水準D5とほぼ同等の性能となりました。 デジタル搬送波の漏れは、ほぼ同等レベルです。 高音:弦楽器特にバイオリンの高音の歪み感がじられません、シエラザードのヴァイオリン・ソロもやや明るめですが、滑らかに艶やかに鳴ります。金管楽器もやや明るめの輝きをだし、トライアングル、鈴の音がくっきりと透き通った音色で奏でます。D3と比べるとわずかですが、トライアングルのレベルがわずかにあがります。 低音:D6と同様周波数特性ではでてきませんが、低音が元気になります。コイルの抵抗が下がる影響と推定されます。 定位感は、D3の水準よりやや良好になり、東光のコイルのC0の水準と同等レベルになりました。 |
![]() |
![]() |

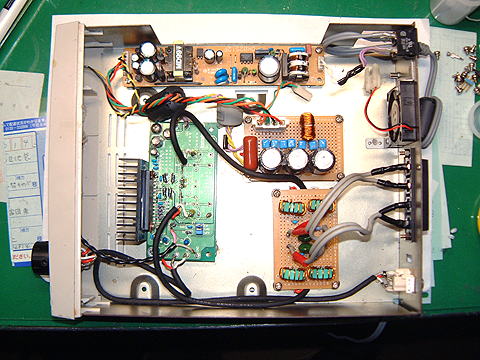

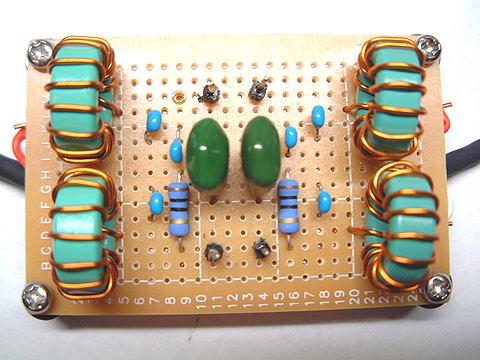

D7 全体像 電源ユニットも改造して有ります。 | トロイダルコイル 14回巻き |
![]() |
![]() |

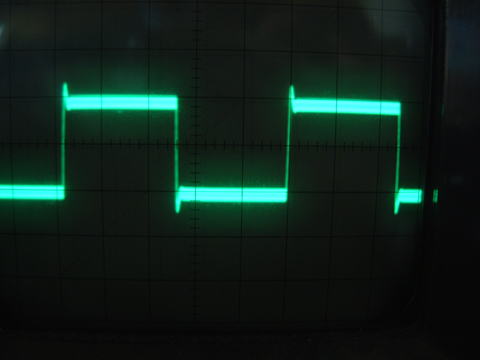

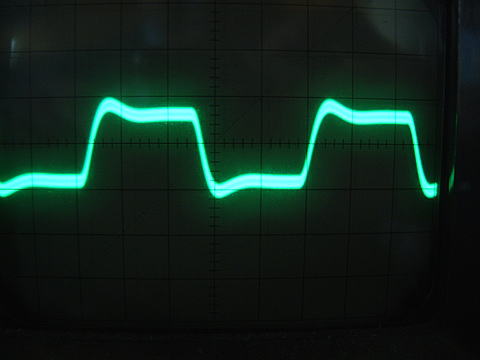

D7:1KHzの矩形波の再現 | D7:10KHzの矩形波の再現 |
