D4:トロイダルコイルと積層セラミックコンデンサーによるハイカットフィルター

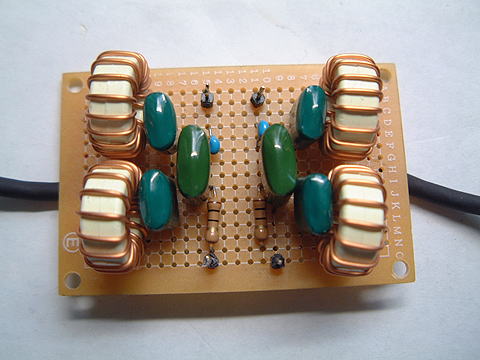

トロイダルコイル 10μH 3A 使用コア 白 KGさんの手巻き品とコンデンサー容量を1/2にして見ました
|
||||||
![]() |
||||||

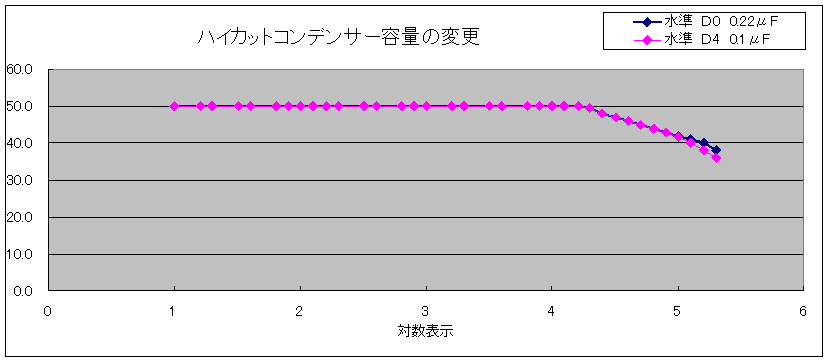

横軸は対数表示です 3が1KHz 4が10kHz 5が100KHzです | ||||||
BTL両端にポリエステルコンデンサーの0.22μFを接続しないとデジタル搬送波の漏れが大きすぎて実用にならない。周波数特性は、20KHzからだらだら下がる特性が変化せずに、矩形波の立ち上がりのピークが発生しました。トロイダルコイルに使用しているコアの特性で高周波側の特性が得られない様です。 |
![]() |
|
![]() |
![]() |

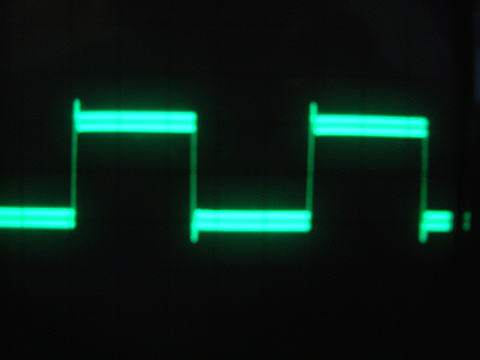

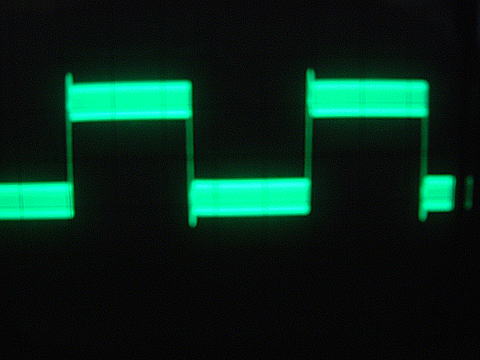

D4:BTL 両端にコンデンサーなし 1kHz | D4:BTL 両端にコンデンサーなし 10kHz |
![]() |
![]() |

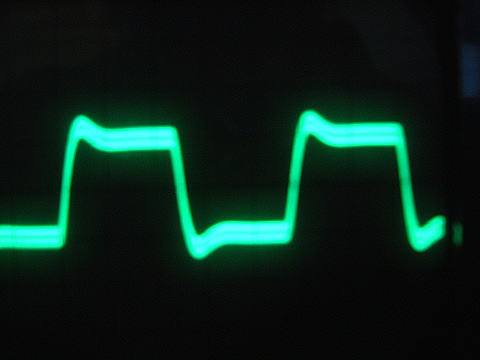

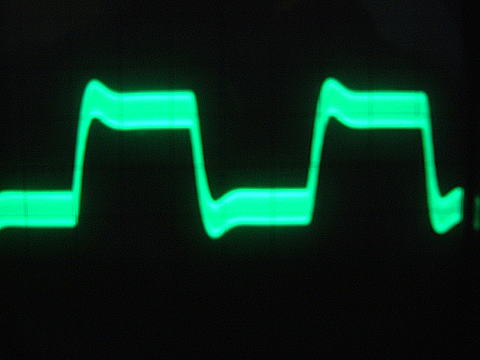

D4:BTL両端に0.22μFコンデンサー追加1KHz | D4:BTL両端に0.22μFコンデンサー追加10KHz |
