D3 :トロイダルコイルと積層セラミックコンデンサーによるハイカットフィルター
トロイダルコイル20μH1A使用コア緑ラジオデパート3F斉藤電気商会にて購入巻き数21回を15回に巻き戻して使用
|
||||||
![]() |
||||||

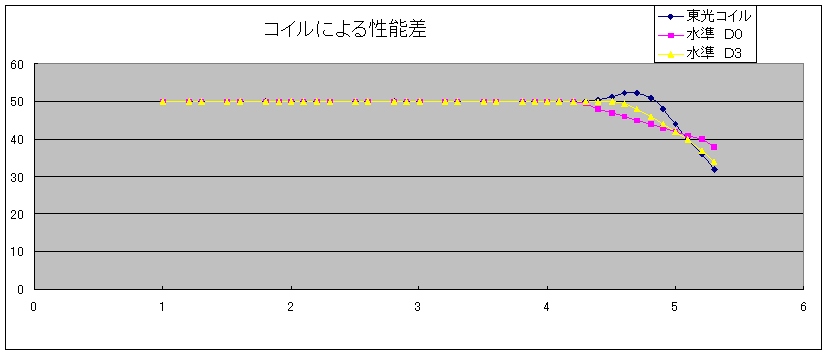

横軸は対数表示です 3が1KHz 4が10kHz 5が100KHzです | ||||||
コメント:40KHzまでほぼフラットですが、以降緩やかに下がり、90KHzで6dB落ちです。 矩形波の再現では、東光のコイルの比べると1KHzの立ち上がりのピークのレベルがやや下がっていますが残り、10KHzでもピークが残り変形しています。デジタル搬送波の漏れがわずかに残り、東光のコイルよりやや大きいです。 音は、弦楽器特にバイオリンの高音の歪み感がじられません、シエラザードのヴァイオリン・ソロも滑らかに艶やかになります。金管楽器もやや渋めの輝きをだし、トライアングル、鈴の音がくっきりと透き通った音色で奏でます。デジタル搬送波の漏れが影響していると推定されます。定位感は、D0の水準より良好ですが、東光のコイルのC0の水準に比べるとわずかに劣ります。全体的にD1のトロイダルコイルに近似した音で、D1よりわずかに良好です。 |
![]() |
![]() |

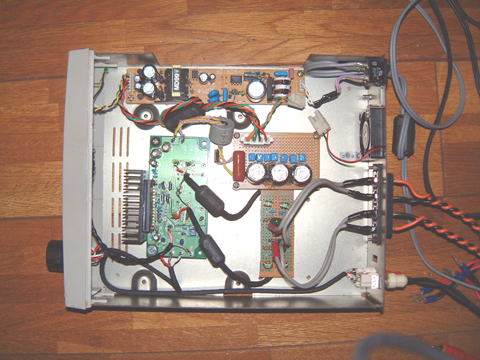

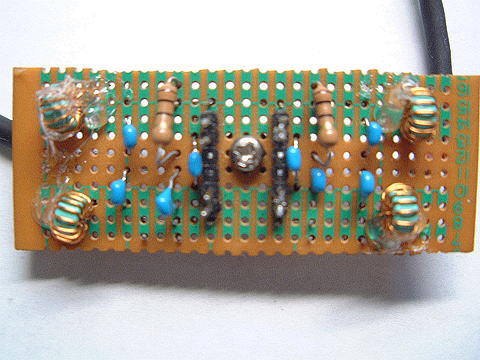

緑のトロイダルコイルを使ったデジタルアンプ全体 | 緑のトロイダルコイル巻き数15回 ハイカットフィルター |
![]() |
![]() |

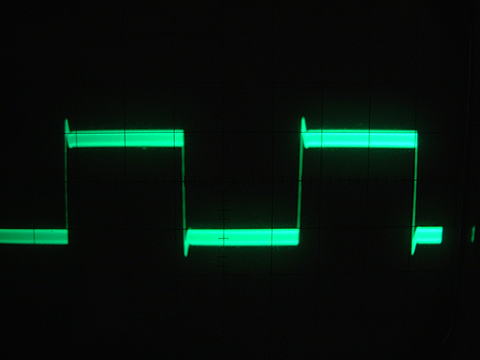

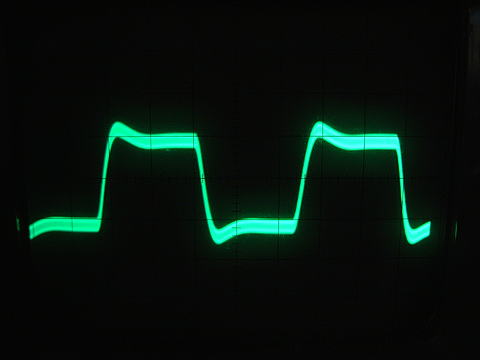

D3:1KHzの矩形波の再現 | D3:10KHzの矩形波の再現 |
