D2 :トロイダルコイルと積層セラミックコンデンサーによるハイカットフィルター
トロイダルコイル 10μH 1A 使用コア 白 秋葉原 ラジオデパート 2F 海神無線にて購入
|
||||||
![]() |
||||||

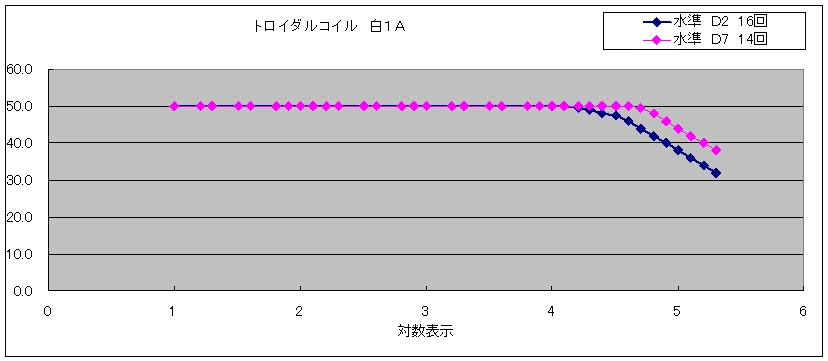

横軸は対数表示です 3が1KHz 4が10kHz 5が100KHzです | ||||||
コメント12KHzからレベルが下がり始め50KHzで6dB落ちるなどD0水準よりもレベルの落ちが大きい。矩形波の再現では、1KHzでわずかにツノがでて10KHzでは、角がなだらかになる。 音質は、D0の水準に近く、高音の伸びがなく艶や輝きを感じない。定位感も劣る。トロイダルコイルを巻きほどして利用すれば有る程度まで追い込めるかもしれないが、白いコアは、高音適性が劣るようである。 |
![]() |
![]() |

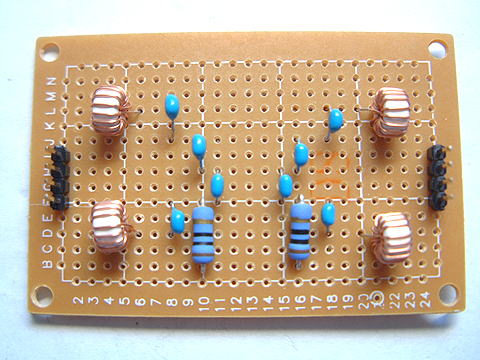

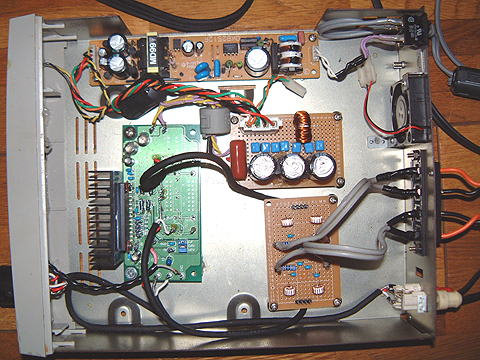

D2:トロイダルコア 10μH 1Aコア白 全体像 | :トロイダルコア 10μH 1A コア白 フィルター部分 |
![]() |
![]() |

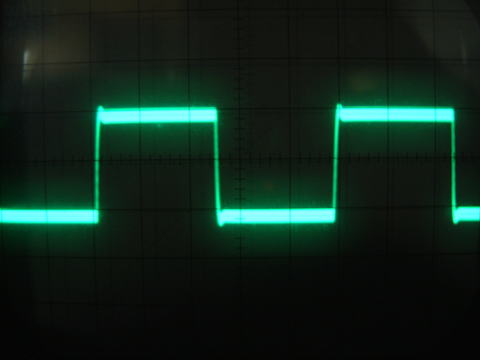

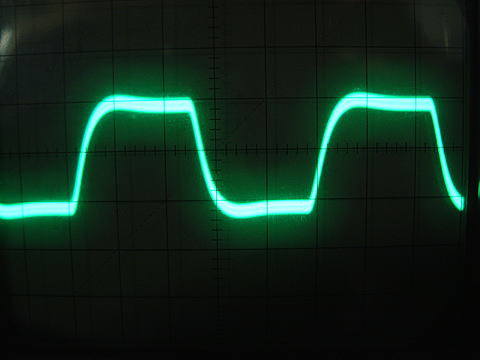

D2:1KHzの矩形波の再現 | D2:10KHzの矩形波の再現 |
