Ｄ０　：トロイダルコイルとＭＦＬコンデンサーによるハイカットフィルター 　　　　　ＫＧさんがまき直したコアが白いトロイダルコイルを利用してハイカットフィルターを作成しました
D0	トロイダル10μH　4A 白	MFＬ 50V　0.22μF	ＭＦＬ 0.22μF+10Ω		トロイダルコア採用

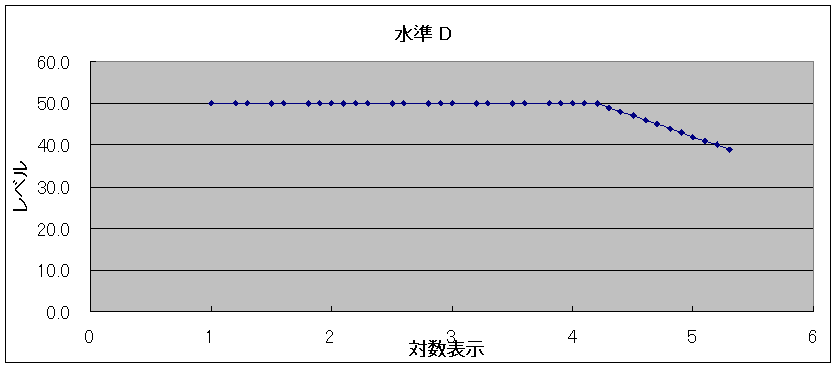

横軸は対数表示です　３が１ＫHz　４が10kHz　５が100KHzです

20KHzまではフラットですが、以降だらだらと下がります。トロイダルコイルに替えて１ｋHzの立ち上がりのピークが無くなりましたが、10KHzの立ち上がりがなだらかになってます。デジタル搬送信号のもれもありません。今まで作成した中で一番素直な特性です。もう少し50kHzくらい、出来れば100KHzくらいまで高音域をのばしたい特性です。 音は、歪みがなくさわやかです。シエラザードのソロヴァイオリンの音も滑らかで、やや艶を感じます。トライアングルの音もさわやかで透き通ってます。金管楽器の輝きがわずかに感じられますが、バウマンのホルンの音がドイツホルンの落ち着いた音でなっています。もう少し高音特性が伸びると艶も輝くも感じられそうな音色です。もう少しエイジングして様子を見ようと思います。やや定位感が悪く、楽器の位置の確認や分離がやや劣ります。

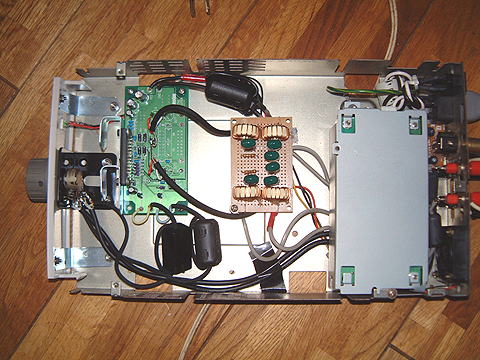

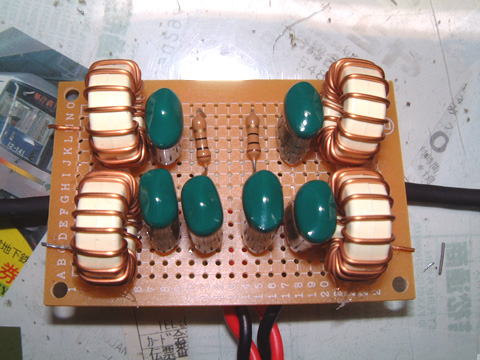

D0:　カマデンオリジナルのユニットと交換しました。	D0:　ハイカット回路：トロイダルコイルとＭＦＬコンデンサー

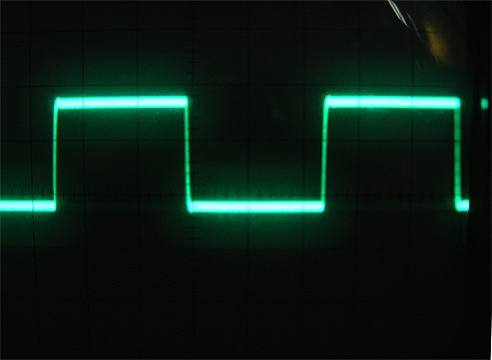

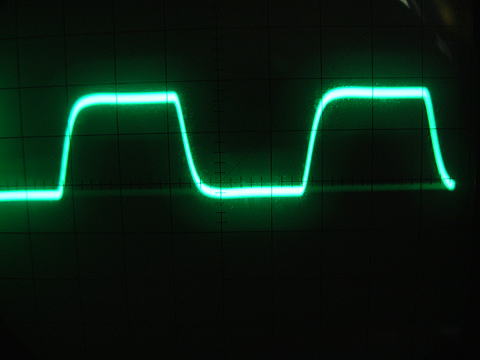

D0:　１KHzの矩形波の再現	D0:　10KHzの矩形波の再現
