C1 :ポリエステルコンデンサーによるハイカットフィルター
C1 | 東光 10μH | ポリエステル 50V 0.22μF |
積層セラミック 0.22μF+10Ω |
無し | トライパス推奨回路の変更版 コンデンサー違い |
![]() |

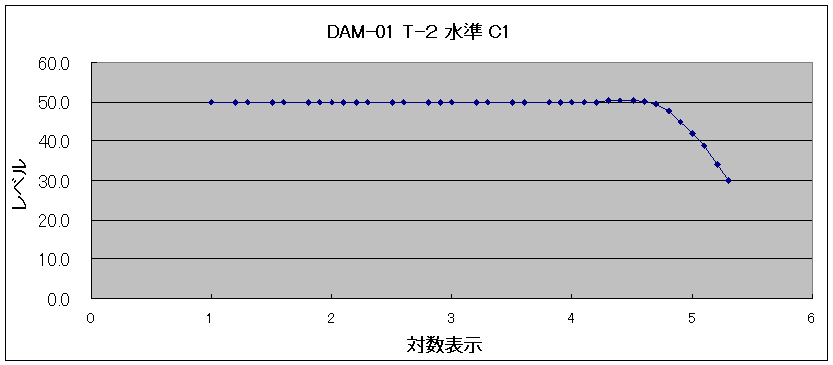

C1: 横軸は対数表示です 3が1KHz 4が10kHz 5が100KHzです |
コメント:50KHzまでフラットな特性で素直な特性ですが、矩形波の再現では、わずかに立ち上がりにピークが目立ちます。またデジタル搬送信号の漏れがあります。BTLの両端に0.1μFのポリエステルコンデンサーを挿入してもこのデジタル搬送信号の漏れは改善されませんでした。かえって先頭のピークが上がる傾向がでましたのでBTL両端のコンデンサーをはずしました。 音は、弦楽器特にバイオリンの高音にわずかに歪みが感じられます、金管楽器がわずかに明るくなります。トライアングルの音がわずかに濁ります。デジタル搬送波の漏れが影響していると推定されます。 |
![]() |
![]() |

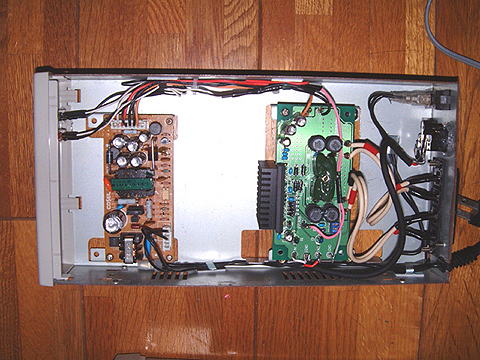

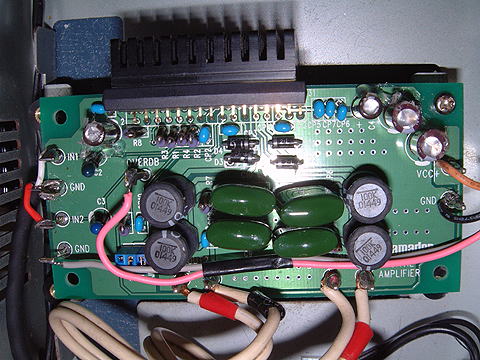

C1: DAM-01 T-2A 全体像 | C1: T-2Aユニット |
![]() |
![]() |

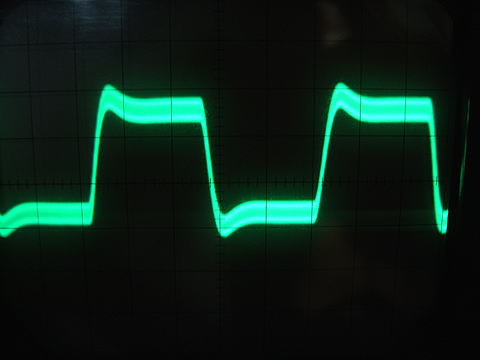

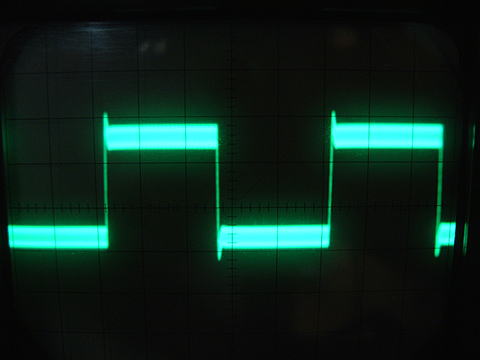

C1: 1KHzの矩形波の再現 | C1: 10KHzの矩形波の再現 |
