C0　：ＭＦＬコンデンサーによるハイカットフィルター

C0 東光　10μＨ ＭＦＬ 50V　0.22μF 積層セラミック 0.22μF＋10Ω ポリエステル 50V　0.1μF トライパス推奨回路 コンデンサー違い

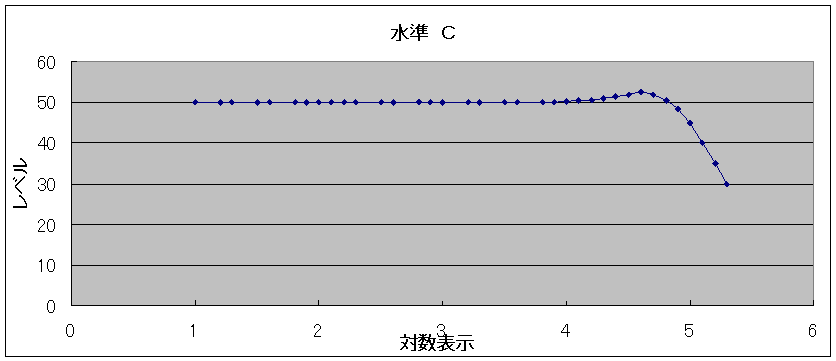

C0:　横軸は対数表示です　３が１ＫHz　４が10kHz　５が100kHzです。

コメント：ＢＴＬの両端に50V　0.1μFのポリステルコンデンサーを挿入しないとデジタルの搬送信号が漏れます。コンデンサーの容量を２倍の0.22μFに変更した所、デジタル搬送信号の漏れが無くなりましたが、立ち上がりのピークがさらに上がり音が堅くなりましたので0.1μFに戻しました。 50KHz付近に2.5dB程度の山が有りますが、ほぼ70KHzまでフラットな特性が得られました。ＭＦＬのコンデンサーは、高周波をカットする能力がやや劣る様です。再生波形は、1KHzで立ち上がりにやや鋭いピークがり、10kHzでやや変形していますが、カマデンオリジナルに比べると変形の程度は少ないです。音は、弦楽器の艶や金管楽器の輝きが美しく再現され、トライアングルの音が澄んでとてもクリヤーな音になります。

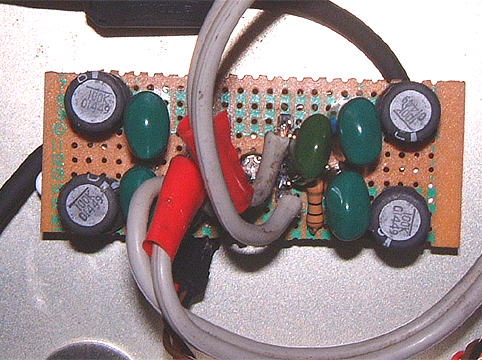

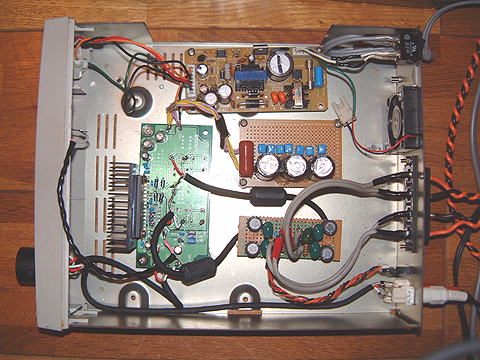

C0：全体図　フェライトコアは効果がなくはずしました。	C0:　やや青いコンデンサーがMFＬです。

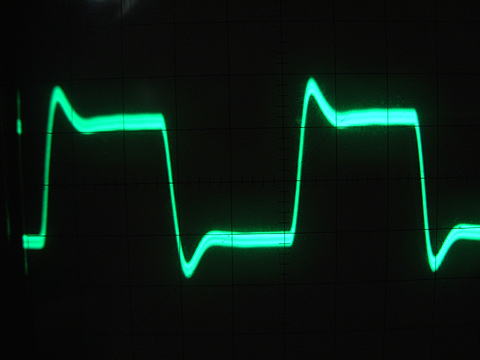

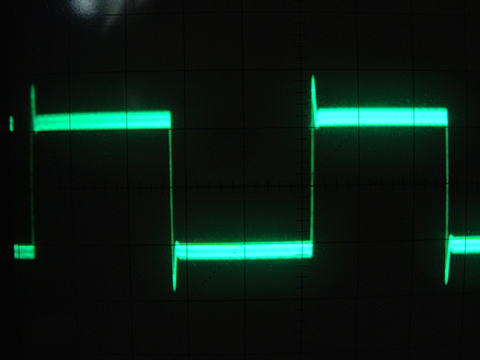

C0:　１KHzの矩形波の再現	C0:　10KHzの矩形波の再現
