A : カマデンオリジナル
A | 東光 10μH | 積層セラミック 50v 1.0μF |
積層セラミック 0.22μF+10Ω |
無し | カマデンオリジナル |
![]() |

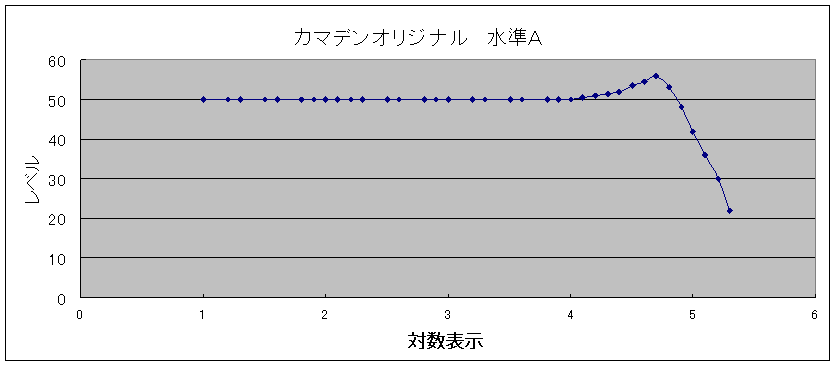

A: 横軸は対数表示です 3が1KHz 4が10kHzです。 |
コメント:周波数特性は10Hz〜10kHzまでフラットですが、以降上がりはじめ、50kHzに+6dBのピークが有り以降急激に落下しています。矩形波の再現では、1KHzで立ち上がりに鋭い角があります。10KHzでは、矩形波の形状が崩れ歪みが発生しています。ダンピン防止用のコンデンサーを0.22μFに容量アップしても50KHzのピークが残ります。 |
![]() |
![]() |

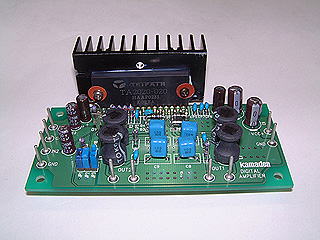

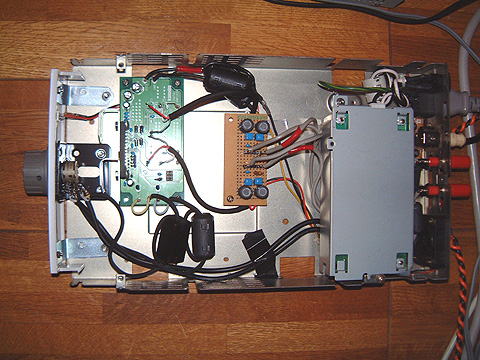

A:カマデンオリジナルのハイカットフィルター部分を分離 | A:カマデンオリジナルのユニット完成写真 |
![]() |
![]() |

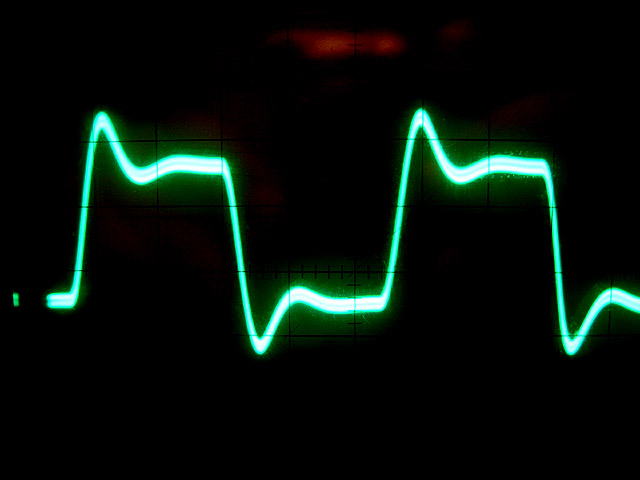

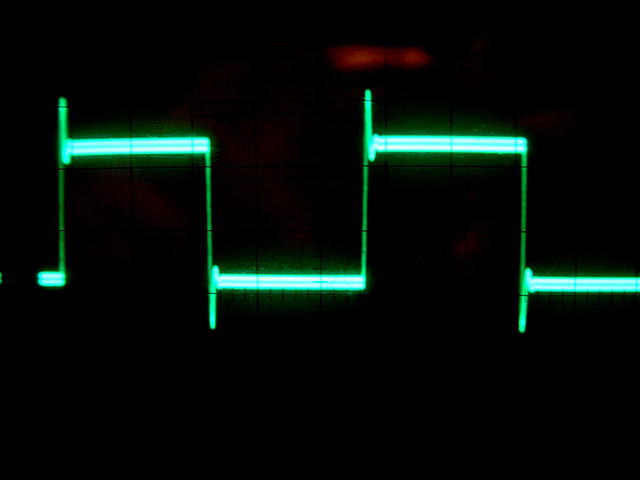

A: 1KHzの矩形波の再現 | A: 10KHzの矩形波の再現 |
