平成１３年度
千葉県立印旛養護学校 小学部
『印旛まつりで利用する教材を作ろう』
夏期研修会

日 時 平成１３年 ８月２７日（月）
場 所 千葉県立印旛養護学校
千葉県立印旛養護学校 教諭 馬場 光司
|
１．入力と出力の種類
（１）入力スイッチの種類 −子どもへの働きかけを考慮して−
・マイクロスイッチ （大きさ 汎用性 軽さ 等）
・プッシュスイッチ （力の大きさ 形状 仕組み 等） プッシュＯＮ
プッシュＯＮ−ロック
汎用例 太鼓スイッチ・ボードスイッチ・画面スイッチ
・ジョイスティック（動きの汎用性）
・水銀スイッチ
・回転 （ハンドル ロータリーエンコーダ 等 ）
・磁気スイッチ （センサ）
・Ｃｄｓ、赤外線 （光センサ） −−− ビデオのリモコン
・マイク （音センサ）
（２）出力の種類 −子どもの興味・関心を考慮して−
・光 （電球 ＬＥＤ フラッシュ 色 等）
・音 （楽音・楽器 声 電子音 歌・テープ 等）
・動き （回転 左右 揺れ 等）
・感覚 （風 水？ 等）
（３）入力と出力をつなぐ物
・万能電子タイマー
・マイクロスイッチ ＋ リレー
マイクロスイッチは、多種多様な物があります。 大きさ・形状・電気的な規格 等
リレーも同様です。 「オムロン」は、各種センサを始め、多くのデバイスを販売しています。
一度インターネットなどで調べてみると、思いの外良い物が見つかると思います。
２．各種入力スイッチ
（１）自在スイッチ
水道の蛇口をのばす物を利用しました。
四肢を自由にコントロールするのが難しい子どもに利用できると考えます。
スイッチの方向は自由に変えられます。
頬などで押しても痛くないし、強く押してもまた元に戻るようにと考えました。

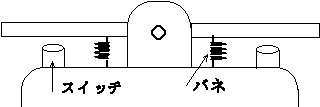

（２）シーソースイッチ
イメージ図
（３）ＰＬＬスイッチ（マイクロスイッチ and リレー制御付き）

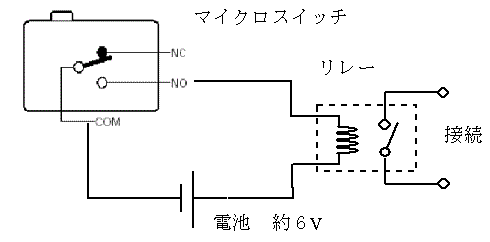

PLLスイッチ配線図
マイクロスイッチとリレーを組み合わせたスイッチです。
マイクロスイッチに紐（ひも）を付け、子どもがその紐を引いている間だけリレーが動作します。
☆リレーにダイオードを付けた方が良いとは思いますが、手元に無かったので付けていません。
テストした段階では大丈夫でした。（笑）
（４）光スイッチ （赤外線スイッチ CDSスイッチ）
「入力装置」のページを参照してください。
３．出力機器 （教材）

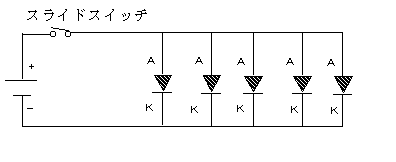

（１）LEDを利用した「光るおもちゃ」
LEDは、電池の消耗が大変少なく、一度制作すると長い間利用できます。
最近は、かなり明るい物が多くなりました。赤以外に黄色、緑、青などの色もあります。
また、自動点滅もする物もあり、工夫次第でいろいろな教材ができると思います。

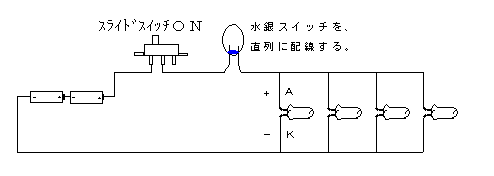

また、水銀スイッチと組み合わせると、子どもの動かし方次第で「楽しいおもちゃ」ができると思います。
（２）音声出力
￥３０００円 ぐらい
音声や効果音、音楽を１６秒間 or ８秒×２種類 録音できます。
スイッチを押すとすぐに、録音再生するので大変便利です。
※カセットテープやCD等の様な再生の待ち時間がありません。
（３）２色チャイム
￥１１００円ぐらい
（４）電子オルゴール（８曲 ロータリー）
秋葉原のジャンク屋さんで見つけました。 たぶん、インターホンの部品だと思います。
（５）万能電子タイマー
元は「（株）秋月電子通商」のキッとでした。ある時期から発売が中止になり自作するようになりました。
○ 子どもがスイッチを押すと、１００Vで動く電化製品をある時間だけ制御できます。
（６）時限タイマー
市販品のタイマーです。 自作よりこちらの方が安価ですが、制御できる電化製品やコントロールする時間に制限があります。
（７）ソレノイドの利用
一般的に、物を動かそうとした時モーターの回転する力を利用します。
モーターの回転する力を上下運動するように変えて利用します。
今回は、直接上下 又は 左右の動きをする「ソレノイド」の利用を考えました。
ソレノイドは、電磁石を利用してピストンを動かすたデバイス（機器）です。
中心の軸が引っ込んだり戻ったりする動きをします。回転以外の動きをする教材の利用に適していると考えます。
戻る
約１１００円ぐらい
