最近，６ＣＡ７の３結プッシュプルによるパワーアンプを設計しようと思って，真空管の規格表をいろいろ捜したのですが，なかなか３結特性が載っていません．ラジオ技術社の「オーディオ用真空管マニュアル」に載っているのを発見し，さっそくこれを使って設計を始めたのですが，どうもおかしいのです．

３結特性はにせものだった！

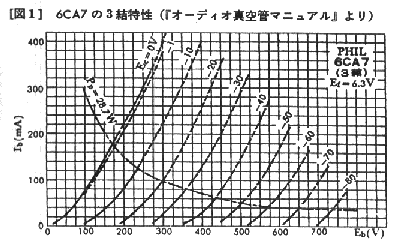

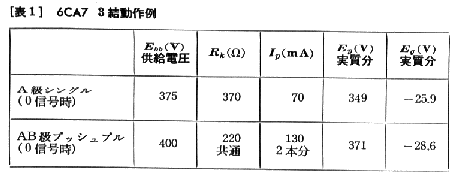

　６ＣＡ７の３結では，Ａ級シングルとＡＢ級プッシュプルの二つの動作例が発表されています．ところが，この動作例が，特性曲線上に乗らないのです．動作例は自己バイアスなので，換算したＥp，Ｅg1の値を表１に示します．Ａ級シングルの動作例では，プレート電流Ｉpが７０ｍＡとなるはずですが，図１に示す特性曲線では１１０ｍＡ程度流れることになります．ＡＢ級プッシュプルの動作例では６５ｍＡのはずが，グラフからは１００ｍＡと読めてしまいます．５極管接続の特性曲線は，他のマニュアルにも全く同じものが載っているので確かなものだと思うのですが，そこからプレート電圧とスクリーングリッド電圧の等しくなる点（Ｅp＝Ｅg2）を抜き出して３結特性と比較してみると，差が小さすぎます．すなわち，スクリーングリッド電流Ｉg2が少なすぎるのです．この３結特性は実に直線性のよいきれいなグラフですが，以上の考察から，どうやらにせものであることが判明しました．歪率の計算などのために，真空管の特性曲線から細かく値を読もうとすると，不自然な部分が気になることはよくあるのですが，これはちょっと使いものになりません．というわけで，何を根拠にして設計を進めたらよいか行き詰まってしまいました．

パソコンで特性曲線を描く

　実は，パソコンに真空管の特性曲線を描かせるプログラムを以前から使っているのですが，これを使って５極管特性や３結動作例と矛盾のない３結特性曲線を描かせてみたのが図２です．まだ，パラメータを完全に合わせこんだとは言えないので，暫定版としておきます．スクリーングリッド電流のデータが少ないため，本当はいろいろ実測して確かめたいところです．このグラフを図１と比較してみると，Ｅg＝０Ｖの特性はほとんど同じであることが読み取れるでしょう．つまり，最大出力を計算するだけなら，図１のグラフでもたいして変わらないのです．しかし，バイアスを深くしていったときの特性はかなり異なります．図２の方がμが大きく，カットオフからの立ち上がりが図１ほどきれいではありません．実を言うと，図１を見て美しい特性だと思ったからこそ，６ＣＡ７を選んだので，ちょっとがっかりです．とは言え，プレート電流も大きく流せるし，そこそこきれいな特性なので，他の球との比較からは，使いやすいよい球だと言えると思います．
