出力管差し替え可能プッシュプル・パワーアンプ

----　現代的管球アンプの設計と製作　----

まえがき

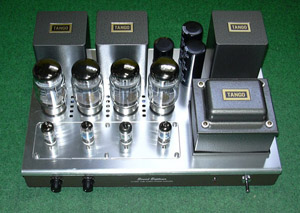

　6550, KT88, 6CA7/EL34, 6L6GCなど多くの出力管を差し替え可能なパワーアンプです。調整は最小限とし、なるべく多くの真空管が利用可能になるように設計しました。前段も多くの双３極管が差し替え可能で、これにより歪み率やダンピングファクターをコントロールできるユニークなアンプです。

2006完成

本機の特徴

EL34/6CA7,6550,6L6GCなど、いろいろな出力管を差し替え可能なアンプ。
初段、次段も12AU7,12AY7,12AT7,12AX7などいろいろな球を差し替えてNFB量を変化させることにより、歪み率やダンピングファクターをコントロールできる。
ウルトラリニアー接続で最大出力は30W程度（EL34の場合）。
ダンピングファクターは2.0～6.0程度（EL34の場合）で可変。
初段に定電流ダイオードを使った２段差動増幅にてＡＣバランス不要（直流はカットしているためＤＣバランスも不要）。
半自己バイアス（カソード抵抗各330Ω）にて出力段のＤＣバランス不要。
残留雑音は初段管を選別することで、0.3mV以下。

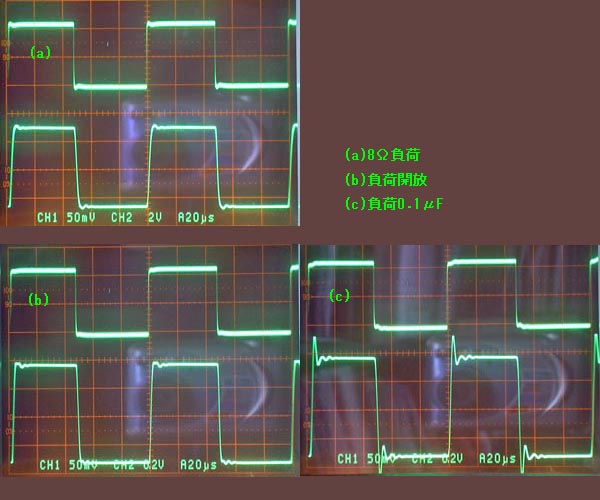

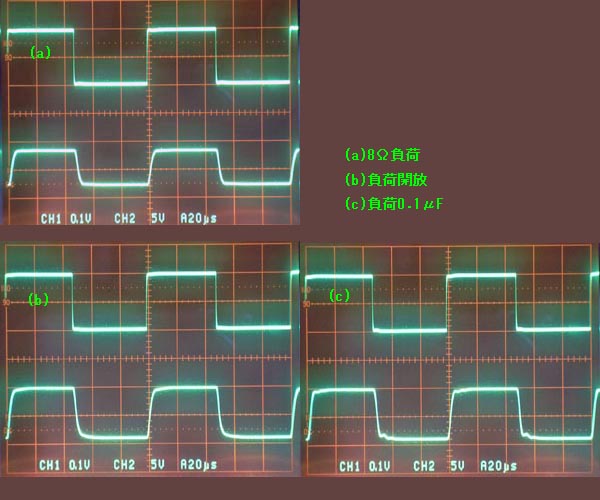

周波数特性は最も狭帯域の場合で12Hz-90kHz(-3dB)（EL34の場合）。
製作記（blog）はこちら
解説（PDF）はこちら
