Asim 操作 解説 の ページ その 1--- |
[1]部品追加 操作
(注) TB(ツールボタン)、MN(メニュー)

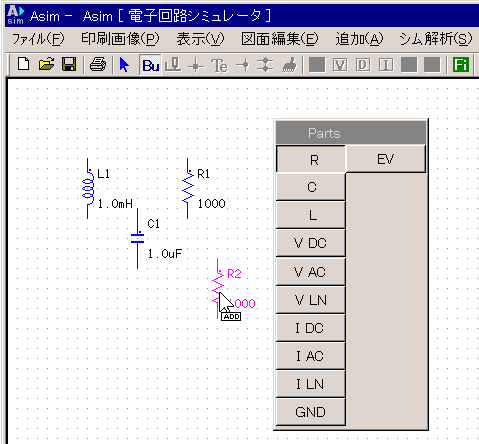

------------------------------- 一度、基本編集モードにし、 その後、部品追加TB(ツール ボタン)Bu を オンすると、 Parts Dlg(ダイアログ)が表れる のでその中から、目的の部品の ボタンをオンする。 そして、図面上でマウス左B(ボタン) をオンすると、図面上にその部品 が紫色で表示されるので、それを マウス左Bオンのまま、目的位置 まで移動してマウスオフすると そこに、一時配置される。 さらに移動したいならその紫色部品 の上でマウスオンし移動する。 位置が決定したら、他の場所で マウスクリックすると部品が青色 に変わり、配置決定される。 部品追加を終了する場合は、マウス 右ボタンオンにて 追加DLGを表示 して、追加終了を選ぶか TB(またはMN)の基本編集モード をオンする。 |
[2] 過渡解析 DCバイアス時の注意 (05 10.2追加)

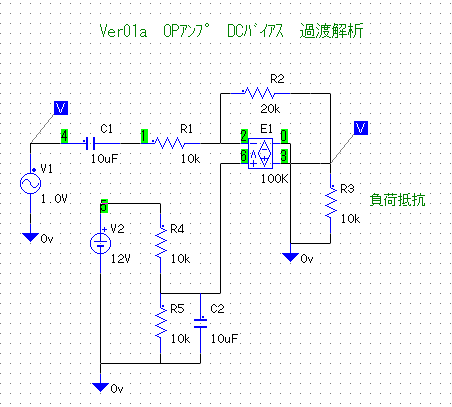

電圧制御電圧源をOPアンプとして使っての 過渡解析を 例えば 左図のような回路 で行うとします。 OPアンプの+ノードに +6Vのバイアスが がかかっています。 (左の図は ノード表示モードなため T字 接続黒印が表示されていませんが、T字 接続位置は導通状態です) |
|

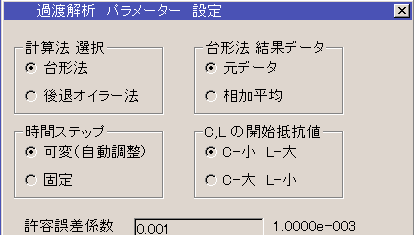

この時 過渡解析パラメータ設定 の DLG の C,Lの開始抵抗値 を C小側にすると OPアンプ出力は コンデンサーの充電 から解析して 図A のような結果に なります。 C大側にするとDCバイアスのコンデンサー は充電し終わっている状態を開始点 として 解析し図Bのような結果に なります。 |
|

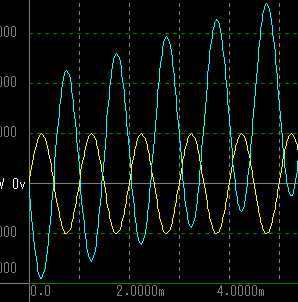

図A |
|

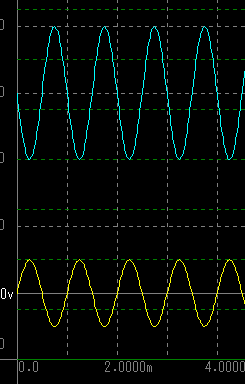

図B |
--------------------------------------------------
