ハーネスキットお届け後に解説資料を見て、スイッチが必要になりましたら別途送料80円ご負担いただければお届けいたします。
プッシュ式スイッチを２タイプ用意いたしましたのでお客様のニーズに合わせてお選びください。
スイッチのボタンが押し込まれた状態では走行中にナビのメニュー操作はできません。【ノーマル状態】
ボタンが飛び出ている状態で操作ができる状態となります。【ナビ操作可能状態】
操作が終わりましたら速やかに【ノーマル状態】へスイッチのボタンを復帰してください。
走行中に運転者がナビゲーションのメニュー操作を行うことは大変危険ですので絶対に行わないでください。
多少、電気の知識を要しますので自信のない方の取付作業はお奨めできません。
配線の接続箇所は確実にビニールテープ等で絶縁してください。
本件に伴う不具合発生や故障の責任は当社では負いかねます。自己責任に於いて実施してください。
本件に関する質問には一切お答えできません。
工具を使用する場合は取扱いに注意してください。

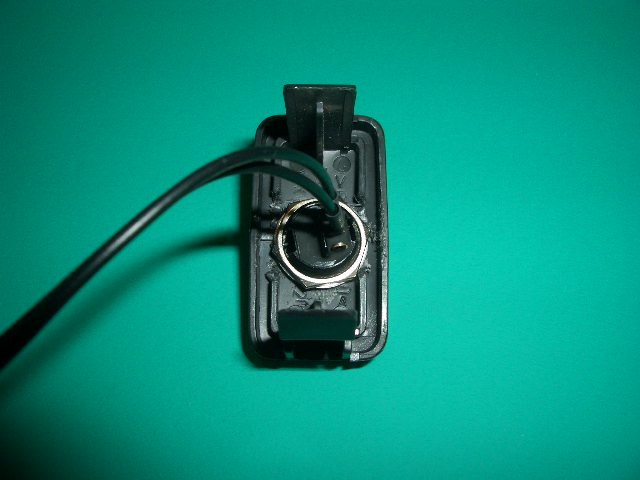

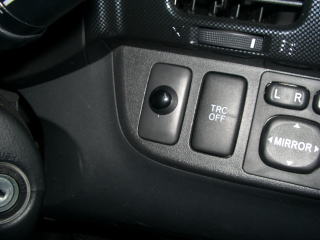

インパネ周りのオプションスイッチパネルに最適

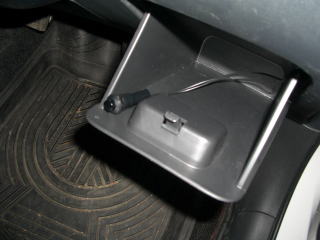

小物入れ内など見えない場所に最適

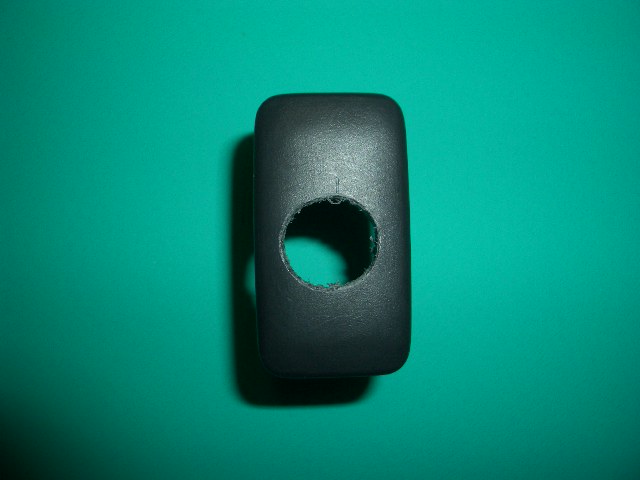

φ13ミリの穴あけをします。
このパネルは斡旋品スイッチには付属されません。
ご自分のお車のパネルを取りはずしたものをご使用ください。

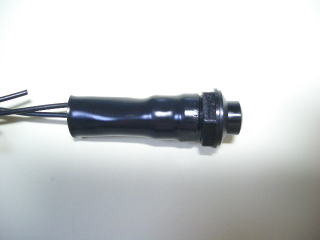

端子部分は収縮チューブで絶縁してあります。
穴あけ加工なしでも小物入れやセンターコンソールボックス内などに設置可能です
トグルタイプ、プッシュタイプ、シーソータイプなど操作性を考えてご選定ください。
最寄のカー用品店・ホームセンター等でお買い求めください。
注意：ＬＥＤ照明付きスイッチで照明回路がスイッチの端子と共通になっているものは使用しないでください。エンジンコンピューターの誤動作または破損させる原因になります。照明を点灯させる場合はリレーなどを用いて別回路で制御してください。電気の知識がある方のみ実施願います。

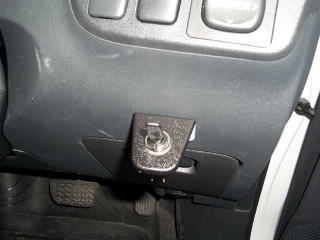

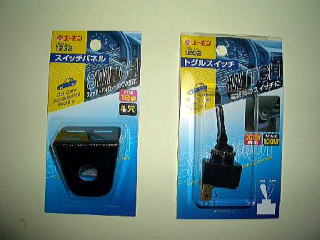

写真右：トグルスイッチ 実売４００円
の組み合わせで取付可能です。

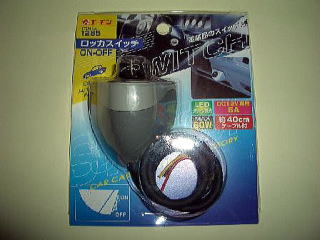

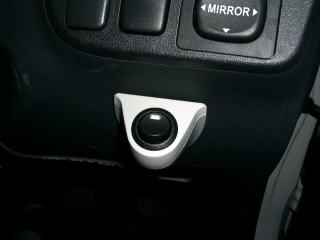

両面テープ貼付タイプのため穴明け不要で設置場所は
フリーです。
注意：このスイッチはＬＥＤ照明付ですが点灯させる結線は
車速信号に電圧が印加されるためできません。
赤・黄色線の２本を使用します。黒色線は未使用。
２本ペアになった電線を使用すると配線引き回しの際にきれいに仕上がります。
５メートル 実売３５０円
全国有名カー用品店・ホームセンターで取扱いしております。
お届けしましたハーネスキットの電線１本を切断してスイッチの配線を接続します。
インパネ周辺にスイッチを設置した場合、当社別売スイッチの電線長さ（1.5メートル）では余裕があります。
注意：電線接続箇所はビニールテープを巻いて確実に絶縁を施してください。
ナビゲーションコンピューター（地図DISKが収納されている装置）が別体で設置されているメーカーオプションナビ場合
ナビゲーションコンピューター設置場所からスイッチまで電線を引き回すので、長さが不足する可能性があります。
その場合は市販の電線を別途ご購入いただき延長してご使用ください。
車種によりナビゲーションコンピューターの設置場所は異なります。
セダン系は、グローブＢＯＸ奥やトランクルーム内に、ワゴン系は、フロントシート下などに設置されています。
ナビゲーション取扱説明書にナビゲーションコンピューターの位置が記されていますのでご確認ください。
注意：延長した際、接続箇所はビニールテープを巻いて確実に絶縁を施してください。またシートをスライドした際にレールに噛み込んだりするとショートの原因となりますので引き回しには十分検討したうえで行ってください。
カプラーオンで簡単装着。
キット付属の説明書をご覧になれば、誰でも簡単にスイッチの取付加工ができます。
各画像をクリックすると商品説明にジャンプします。
メーカーオプション用
ディーラーオプション用（一部のメーカーオプションにも対応）
