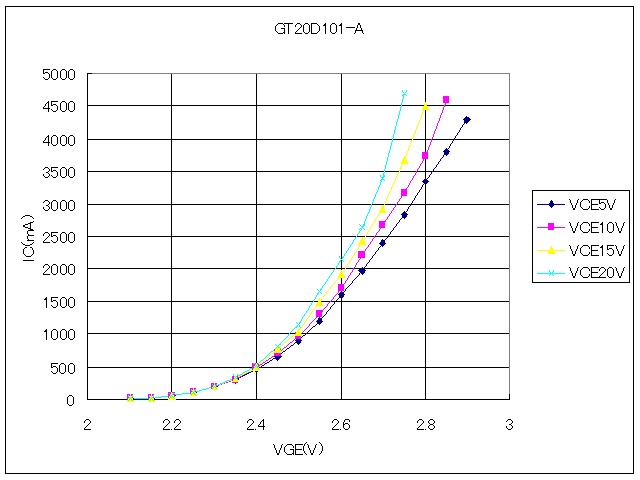

GT20D101 VGE−IC特性(サンプルA)
GT20D101 VGE−IC特性(サンプルB)
測定はパッケージを開封せず在姿のままのシリコーン油浴し
かつコレクタピンの付け根にK熱電対をシリコーン接着剤
(温度ヒューズ固定用)で取り付け測定。
[ VGE−ICデータ測定法 ]
コレクタピンの付け根温度を25℃として測定。
バイポーラ特性成分が見られる為VCEを5V、10V、15V、20V各々について測定。
