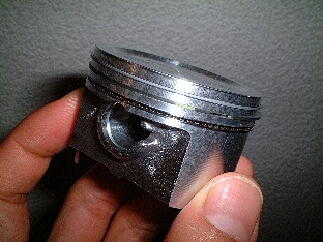

ピストンにオイルを塗布し付属の説明書通りにピス トンリングを取り付ける。 |
 |

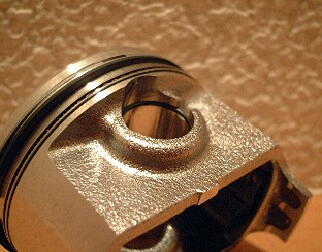

片方のピストンピンをはめる。 ・ピストンピンのはめ込み方 |
 |

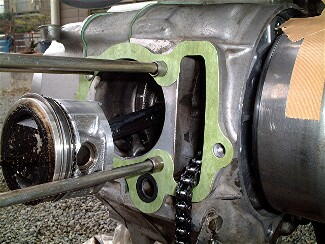

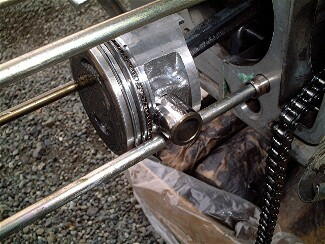

↓マークが下に向くようにピストンをオイルを塗布し たピストンピン、もう片方のピンクリップでコンロッド に組み込む。 |
 |
正面から見て右側2本のスタッドボルトに12mmの ノックピン、シリンダーガスケット、、Oリング、内壁 にオイルを塗布したシリンダーを取り付ける。シリ ンダーにピストンを挿入する際は、ピストンリングを 絞りながら少しずつ挿入する。 |
 |

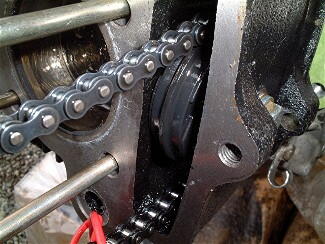

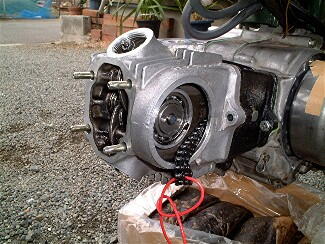

カムチェーンを引っ張り出しカムチェーンガイドラー を取り付ける。 締付トルク・・・1.0Kg・m |
 |

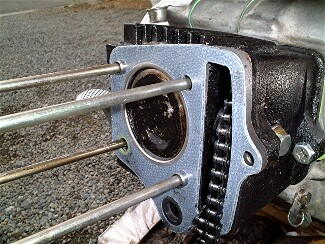

14mmのノックピン、ヘッドガスケット、大・小のOリ ングを取り付ける。 |
 |
シリンダーヘッドを取り付ける。 |
 |

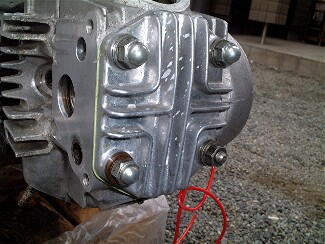

↓マークを下側にセットしシリンダーヘッドカバーを 取り付けナット対角線上に少しずつ締めていく。正 面から見て胴ワッシャは左下、袋ナットでないナッ トは右下。位置に注意。シリンダーヘッド、シリンダ ーの取り付けボルトを取り付ける。 締付トルク・・・1.2Kg・m |
 |

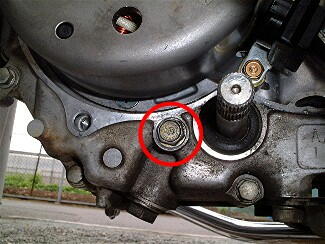

フライホイール下にあるボルトを外すとカムチェーン が緩みます。カムスプロッケトを取り付けたら忘れ に取り付けます。 |
 |

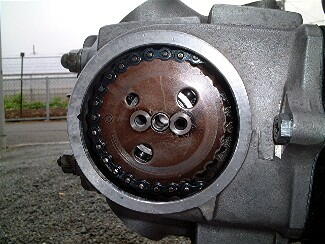

カムスプロケットを取り付け、バルブタイミングを合 わせる。 カムスプロケット取り付けボルトを取り付ける。 締付トルク・・・0.8Kg・m |
 |
左右ヘッドサイドカバーを取り付ける。 締付トルク・・・1.0Kg・m 上下タペットキャブを取り付ける。 締付トルク・・・1.4Kg・m |
 |

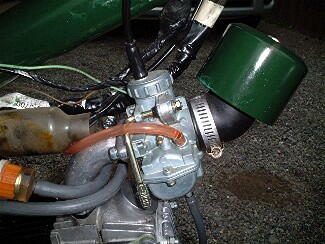

キャブを取り付ける。 |
 |

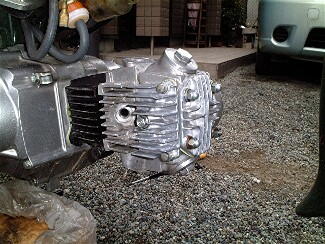

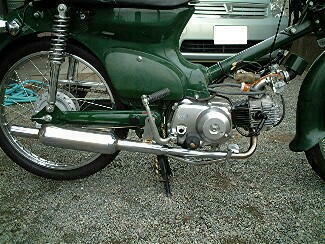

プラグ、マフラー等を取り付け、オイルを入れたら 完成！！ |
