本編ロゴファイルの作成方法は次の通りです。

1. 変換対象の TS ファイルを「TS/番組名」ディレクトリの下に置く。

2. cmcuterAll.rb を実行する。
   この段階では、logoファイルが存在しないので、スクリーンショットと wav ファイルを作業ディレクトリに作っただけで、エラーで止まる。

3. スクリーンショットが保存されたディレクトリを指定して logoAnalysisSub.py を実行する。

   % logoAnalysisSub.py --dir work/番組名/タイトル/SS


4. すると下記の様なスクリーンショット画像が表示される。



   上段が元画像。下段は元画像をグレイスケール化＋強調したもの。

5. 下記のキー操作を行い下段のロゴマークが明瞭な時点まで移動し、 画像を保存する。

   キー	意味
   j	60コマ( 30秒)飛ぶ
   k	60コマ( 30秒)戻る
   s	現在の画像をカレントディレクトリに保存する。
   b	前のコマ( 0.5秒)に戻る
   q	終了
   上記以外	次のコマ( 0.5秒)に進む

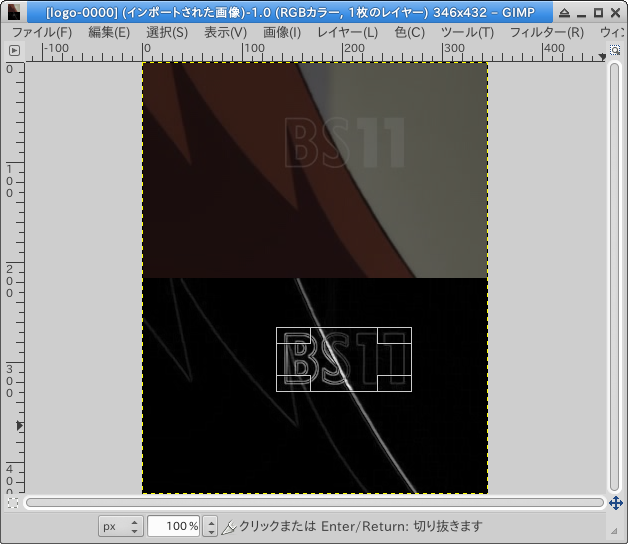

6. 保存した画像を gimp を使って加工する。(同様な処理が行えるなら他のツールでも可)

   1. 下部部分のロゴマークを最小限の大きさで矩形領域の切り抜きをする。 (「ツール」-> 「変形ツール」-> 「切り抜き」)

   2. 「画像」-> 「モード」-> 「グレイスケール」で、グレイスケール化する。
   3. logo ディレクトリの下に、画像を保存する。

---

CM ロゴファイルの作成

放送局によって自局の番組CM にロゴを入っている事があるが、それが本編のロゴと紛らわしい 場合がある。

• 右側 番宣ロゴ
• 左側 本編ロゴ

その場合は、番宣ロゴを本編ロゴと同様に作成して、:cmlogofn に指定する。

   XXXXX:
       :logofn: YYYY.png
       :cmlogofn: YYYY-CM.png
       :position: top-right
       :chapNum: 6
       :duration: 465

なおグレイスケール化した後の形状で区別出来ない場合は、グレイスケール化ぜずにカラーのままでロゴファイルを作成する。 (ただし、ロゴ解析の実行時間は長くなる。)
