GPS/APRSの世界

学生の頃はNNSSだったんだよね。TAPRに入会して,GPS-25を購入してからGPSにはまりました。

NTP からスタートして,2003年に APRS を開始。2007年に Garmin ハンディ GPS を購入してトラックログを取るようになり,2010年に iPod Touch を購入して ジオタグ に目覚めました。

GPS

APRS

APRSAT


TAC32を使う - 2006/4月更新

TAPRからGarmin社のGPS-25一式+TAC-32を購入して,週末にWATCHと言うか,PCの時計を合わせています。GPS はOEM品らしく基盤むき出しです。TAC-32の詳細についてはこ ちら を参照して下さい。

時間をラフに合わせるには one-pulse-per-second(1pps) は不要でしょう。タイムサーバに 朝に一度だけ 時刻を合わせるLinuxマシンがありますが,夕方には Tac32 と 5秒以上の 違いになっているので,私はこの設定で満足しています。

ちなみに 1ppsを出力するには,TAC2を購入せずとも,Garmin Interface Kitに幾つかのパーツを追加するだけで出来るそうです。ただ図面に記載してある部品相当のパーツを国内で揃えるのが面倒だったので,Interface KitにRS-232Cのコネクタ&GPSを接続しただけで,1ppsの回路は組みませんでした。

TAC-32の設定は,TAC-32のメニューから Edit->Serial Port Setting... で1PPS signalをNONEにチェックして,Data->Set PC Clock...でOverride TRAIMをチェック! するとSet PC Clock...で選択したタイミングで,PCの時刻を合わせてくれるようになります。

私はPCクロックとの差が300msを超えるとセットする設定を選びました。うちでは1度に10分程度しかロックしませんが,その間に10 回程度PCクロックをセットするようです。

俺の空

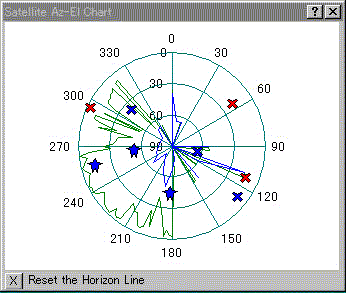

このチャートはTAC-32で表示したSatellite Azimuth-Elevation Chart.です。これで見ると我が家から見上げる空が非常に狭い (^^; ことが良く分かります。緑の線が地平線とのことですが,西の山は隣のマンション,南の山はハーモネスタワーです。(きっと)

アンテナの位置は北緯35度50分40秒,東経139度48分6秒,高さ19.06mと表示されます。ちなみに グリッド スクエアーはPM95vu.62です。

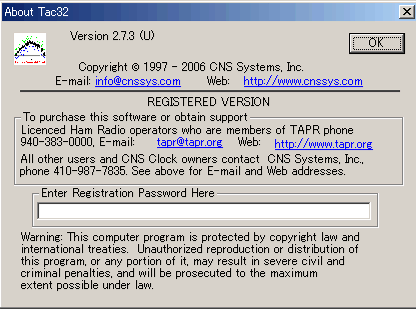

TAC-32は正式に購入したのですが,自宅のPC:NT4.0/Win2K ではユーザ登録出来ません。登録コードを何度入力しても,「UNREGISTERED」の表示が消えません。作者によ るとNTの内部コードがUNICODEのため?らしく,JAの他のユーザからクレームがないので 対応は保留中 とのこと。(Win95では問題なく登録できるので,歯がゆい。)

2006年4月にリリースされた v2.7.3(UNICODE版)から NT4.0/Win2K でもユーザ登録できるようになりました。作者の W2GPS に突っ込んでくれた JA6XKQ/1 武安OM TKSです。

NTPでPCの時間を合わせる  - 2000/05月

衛星軌道計算のために,正確な時間が必要なので,TAC32+NT workstationを止めて,xntp-4.0.99f (Network Time Protocol daemon)+Linux-box にて時間を合わせるように変更しました。

Time Serverの設定はある設 定のページを参考にしました。GPS-25は「Generic NMEA GPS Receiver」として使い,$GPRMC だけ出力するようにTAC32で設定します。

祝 SA解除! - 2000/05月

2000年05/01日 からSAが解除されました。

xntpの設定でclockstatsのstatistics filesを記録するように指定にしたので,00年5/14~6/23日までのGPSの位置情報出力をExcelでプロットしました(下図)。

自局位置は(うちの設備だと)5月中旬までは フラフラ していたようですが,5月下旬からは位置の変化が落ち着いてきました。これが10m程度に収まった誤差なんでしょうか?

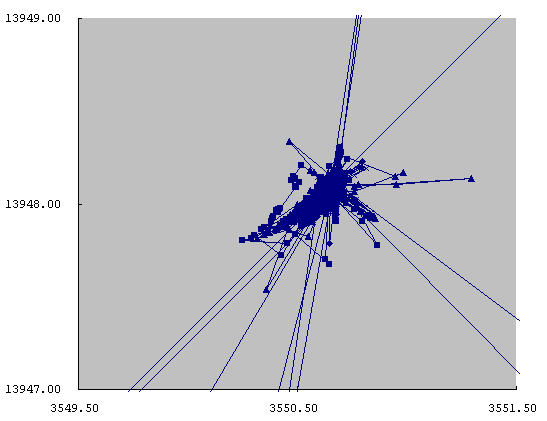

SA解除後の位置のずれ

'02/6月から約一ヶ月 寮で TAC32の連続運転で位置の振れを調べてみました。

						 Latitude	 Longitude	 2D				 3D
Ref-Ave.		23.81m		-0.53m			23.82m		-14.0m
Ref-Cur.		37.46m		-16.73m			41.03m		-42.7m

それなりにフラフラしているみたいです。HI

1PPS回路を組む - 2001/09月

パーツリスト中のトランジスタ:2N3906が入手できないので諦めていましたが,googleで検索してデー タシート を発見しました。

2SA1015を使って1PPS回路を組み上げて,TAC-32で動作を確認しました。STATUS窓でが 点滅するようになります。


XASTIRを使う - 2008/09月更新

XASTIRは,APRS(tm) な位置パケット通信を受信して,その位置をプロットするプログラムです。X Amateur Station Tracking and Information Reportingの略です。

安定版は2.0.0(2010年11月現在)で,SourceForge.netからソースを入手することができます。Linuxの他には Cygwin+Xorgな環境のWindowsでも動作します。

コンパイル

コンパイルには(Open)Motifが必要です。(pthreadsも必要らしいのですが,素のSuSE 8.1では,無事コンパイルできました。)  場合によっては liblcms-devel, zlib-develが必要になるかも。

USのオンライン地図を使用するには,wgetとImageMagickが必要です。その場合は,更にImageMagick-devel とfreetype2-develを追加しておきます。

tarボールを展開して,configure一発です。

# ./configure	--with-ax25

設定

1)自局の情報

自局のコールその他を設定します。Fileメニュー→Configure→Stationを選択します。

「Callsign」に自分のコール,「LAT,LONG」に自局の緯度・経度を入力します。

「Station Symbol」は自局を示すアイコンを登録します。詳しくはこ ちらを 参照して下さい。当局はUN*Xで動かしているので,迷わずXロゴを選択しました。「Group」に"/", 「Symbol」に"x"を入力します。

「Power」はアンテナの利得・指向性,リグのパワーを選択します。

「Comment」はビーコンに流す文章を入力しました。モニタしているとメアドを書いている人が多かったので,それに倣いました。

「Postion Ambiguity」は固定なので"NONE"を選択しました。

最後に Fileメニュー→Configure→Save Config Now!を選択します。

設定した情報を再確認したとき,パネル上に全情報が表示されない場合,LANG=C と設定すると良い。

2)インターフェース

接続するGPSとTNCの設定を行います。Interfacesメニュー→Propertiesを選択。Addボタンを押すと,接続す る機器が選択できます。

GPSはntpに取られているし,固定局なのでxastirには接続しません。緯度・経度は1.で入力したので問題ないです。

TNCは,当初はAX25 TNC(kissattachで接続したKISS modeのTNC)で運用したのですが,受信するが,送信したパケットがデジされないので,Serial TNC(シリアル接続のTNC)を選びました。

「TNC port」にTNCを接続したシリアルポートのデバイス名を記入します。

「UnProto paths」に近所のデジのコールを記入します。関東近郊では,JO1ZXU-1局を指定するらしいです。

「TNC Configuration Files」にTNCの設定ファイル名を記入します。設定ファイルは tnc-startup.sys と /usr/local/share/xastir/config/tnc- stop.sysを指定します。

これらの設定ファイルは/usr/share/xastir/config/にインストールされますが,中身はKPC-3向けのコマン ド群で,一部修正が必要です。当局で使っている設定ファイルはこちら

3)地図

Internet Mapを使うには ImageMagick + wget サポートを有効にしてコンパイルみたいに書いてありますが,アクセスできるのはU.S.とCanadaだけです。

地図としてラスター形式の.geoファイルは,地図の拡大縮小が遅いので,APRSdos/WinAPRS/MacAPRS用のの地図 ファイルが良いでしょう。

こ こから WORLDHI.MAPをダウンロードして下さい。いわゆる白地図ですが,海岸線や国境が分かるようになるだけでも, 格段の進歩!です。WORLDHI.MAPは/usr/local/share/xastir/maps/にコピーします。Mapメ ニュー→Map chooserを選択。WORLDHI.MAPを選択してOKを押せば,ベクトル地図が表示されます。

4)起動

起動後,マウスを動かす度に Character '\55' not supported in font と表示された場合,FAQにも書いてあるが,LANG=C と設定すると良い。

オンエアー

関東では144.64MHzで運用されています。約1日モニタした結果,近所?に4局見つけることができました。2004 年には局数が10局以上に増えました。JAで運用中の局は findu.com から検索・表示することができます。

その他に,JA1YKXがインターネットとゲートしているようで,EU,Wを中心に300局近くをモニタすることができま す。

ちなみに,こんな生パケットが送出されています。

JH4XSY>APX110,JO1ZXU-1*,qAS,JA1YKX:=3550.00N/13948.00ExPHG1000SOKA

気付けば気象情報もプロットされて,火山や台風の予想進路などを見ることが出来きるようになった。

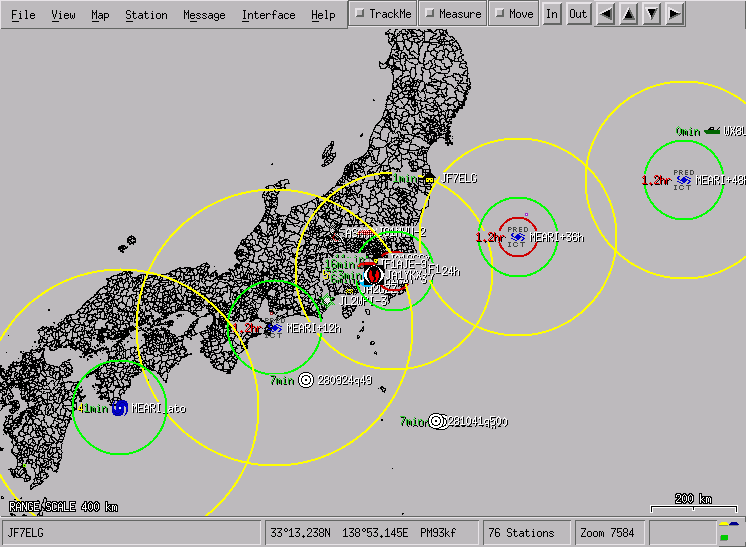

下図は2004/09月の台風情報(地球地図日本を使用)。台風のシンボルの意味だが,赤色はハリケーンの風の半径。緑は強風の半径。黄色 は熱帯性低気圧の風の半径を示している。そうだnew

APRSと台風

シェープファイルの地図を利用する - 2007/3月更新

JAPRSXのミーティング(2004/7月)で「APRSはナビトラと比べると地図がイマイチ」という話題が出た。プロアトラスなら最高 なのだが,ストリートレベルの解像度で自由に使用可能な地図を探した。

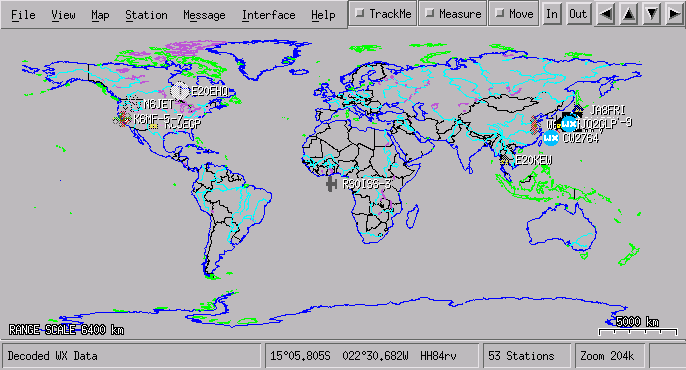

仕事でR言語をホゲっているときに,Rmapを使った地図表示を発見。地 球地図のデータは非営利目的ならば、 誰でも無料で使うことができる。Shape形式データも用意されており,XASTIRではオプション扱いだがハンドル可能だ。

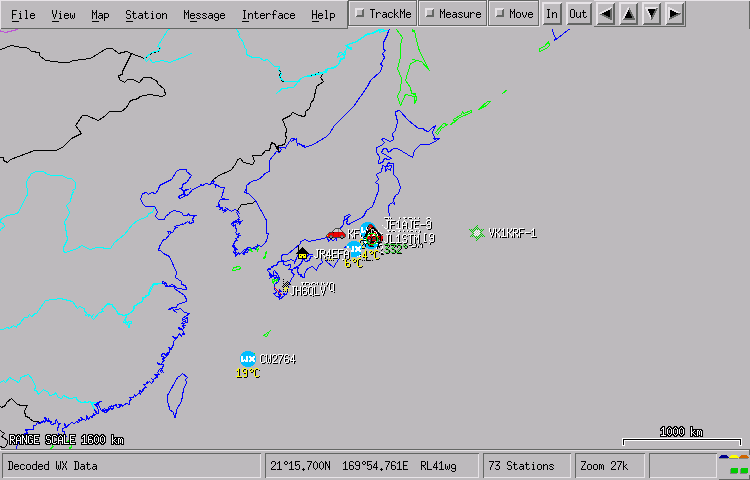

XASTIR + Shapefile Map

地球地図日本(簡易版)には,境界(行政域,行政界,海岸線)・交通網(道路,鉄道,トンネル)のデータが用意されている。内容はアバウト で,草加市だと外環・国道4号と旧4号・東武伊勢崎線といった幹線に限定されるが,白地図(WORLDHI.MAP)に比べると凄い進歩であ る。

まず必要なライブラリを追加。ここか らShaefile C Libraryをダウンロード。tarボールを展開してから

make
make lib_install

その後に,XASTIRを再度configure->makeすれば,シェープファイル対応可能になる。

起動時に support for these additional map types has been compiled in: という表示に続いて ESRI shapefile Maps (shapelib library) と表示されるハズだ。

Shape形式データは こ こ からダウンロードする。解凍して得たファイルは,すべて/usr/share/xastir/maps/にコピーする。

このままだと,すべての地図要素が同じ色で描画されるので,XASTIR Wikiを 参考にして 「<行政界, 水系, 交通網>を塗り分けて,水系のポリゴンデータを水色で塗り潰す」 DBFAWKファイルを作成した。またpopp.dbf には 地名がローマ字で格納されているので,「地名を表示する」 dbfawk ファイルも作成した。

作成したDBFAWKファイルは/usr/share/xastir/configにコピーする。自分が使用している dbfawk ファイルを こちら に掲載。「地球地図日本(簡易版)」バージョン1.1に対応しており,ズームレベルに応じて行政界, 水系, 交通網, 地名 の表示を自動でON/OFFする設定になっている。update!

シェープファイルは Map->Map chooser で選択する。地図に戻れば,川と湖が水色で表示されるハズだ。更にズームしていくと 赤い×印 の右に地名がローマ字で表示されるハズだ。この画面コピーは bndl.shp, hydroa.shp, hydrol.shp, popp.shp, transl.shp, transp.shp を選択したので,表示される地名や道路が 最新版のデータ とは異なっている。

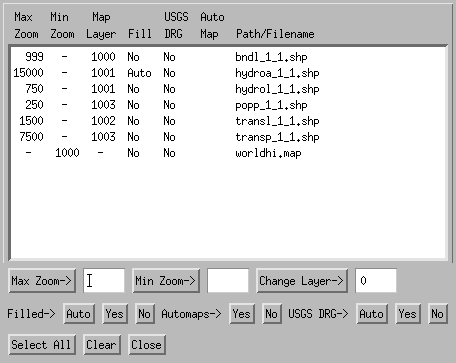

要素を表示するズームレベルの範囲,地図要素を重ね合わせる順番などは Map chooser の Properties で設定する。自分の Map 設定はこちら。

シェープファイルはベクトル地図なので,ZOOM時に再描画にかなりの時間を割かれてしまうのが難点。

CPUが高速ならば問題ないのだろうが,うちはK6-Ⅲと遅いので 結構 問題。XASTIR 1.5からシェープファイルをキャッシュするオプションが EXPERIMENTAL扱いで 用意されているので,以下のようにしてconfigureしていると良い。

% ./configure --with-rtree

2度目以降のZOOMは あっ と言う間に 表示が完了するので,快適に利用できるようになる。ただしキャッシュは ある期間 利用がないと破棄される仕様になっている。

XASTIR で OpenStreetMap を使う - 2011/1月

XASTIR 1.9.9 から OpenStreetMap がサポートされた。地図は オンライン と shapefile が利用可能だ。 ここでは オンライン地図について 説明する。

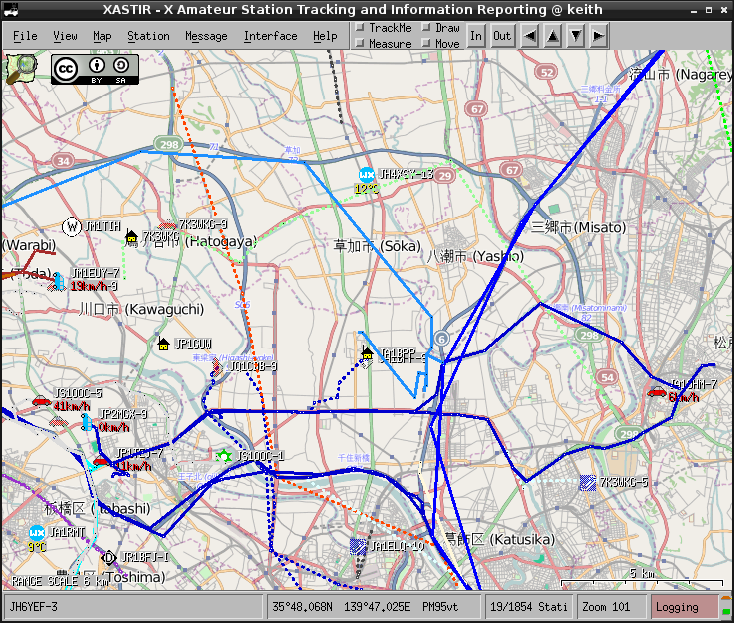

サンプルは OSM_tiled_mapnik.geo を選択したときの画面。幹線ではない道路までデータがあり!,地名・道路名・駅名は漢字でカラフルに表示される!!ので,地球地図には もう 戻れない。

XASTIR で OpenStreetMap

用意された OSMマップ は12種ある。

OSM_tiled_*.geo はタイル表示が可能な地図だ。地図を分割して取得するため,表示は初回は遅いが,キャッシュが効くのでヒットすれば表示は早い。キャッシュを使い続けると OSM 側の地図データの更新が 反映されないので,7日過ぎたら再取得する仕様になっている。キャッシュは $HOME/.xastir/OSMtiles に保存されており,ネットに接続されていないときも参照可能だった。

等高線表示が可能な地図 OSM_tiled_topOSM_contour.geo が用意されているが,日本はデータ提供のエリア外なので利用できないので注意すること。その他の地図については,こ こに サンプルと説明がある。

地図の 拡大/縮小を繰り返す.或いは マウスで領域を選択してズームすると表示(文字列)がモヤっとする。そのときは F4 を押すと,表示がクッキリする。お試しアレ。

APRS-ISに接続する - 2007/03月更新

JO1ZXU-1にRFで通らなくなったので,こ ちらを参考にして APRS-ISに接続しました(ルータのNATの設定変更も必要だった。)

設定方法は以下の通り。

Interface->Propertiesを選択。Addボタンを押して「Internet Server」をクリック。

hostにはご近所の「aprsjp.net」,portを「14580」に設定。Pass-code は 以下のコマンドを実行して得られる5桁の数字を設定すること。UI-View32 や AGWTracker の「APRS登録番号」, 「5 桁番号」と同じである。update!

% callpass あたなのコールサイン

Configure Internetの画面でOKボタンを押せば,IGATEに接続できます。しかし,この瞬間から全世界からのパケットが降ってきて,帯域とCPUパワーを かなり消費することになります。

そこでこ ちらを参考にして,サーバからダウンロードするパケットを選択しましょう。自分は「My Range Filter」タイプを使っています。

Interface->Propertiesを選択。Internet Serverのデバイスを選択してPropertiesボタンをクリック。Filter Parametersに "m/200" と設定しました。

設定完了後にIncoming dataを表示して,次のような返事があればOKです。

NET-> # javAPRSSrver 3.9b02
NET-> # logresp JH4XSY verified, server APRSWEST, adjunct "filter m/200@ OK - Filter definition update

XASTIRでIGATEする - 2006/9月

関東には IGATE 局が数局居るので,サテライト限定で IGATE を運用している(XASTIR は ver 1.7.0 から受信したテレメトリを IGATE 可能になりました)。

IGATEには RF->INET と RF<->INET の二種類ある。

まず RF->INET。設定箇所が2箇所あるので,注意。

次に RF<->INET。INET->RF は可能というレベルで,実運用には向かないだろう(他のクライアントの方が便利だろう)。

XASTIR は ナビトラのパケットを APRS-IS に IGATEしないクライアントです。


TinyTrakで移動運用する - 2004/10月

TinyTrakは,APRS をTNCレスで安価に移動で運用するための装置です。PICから構成されていて,GPSからの位置情報を送信することが出来ます(受信はでき ない)。

マッチ箱サイズのケース込みで$40~で販売されています。今回は完成品をPaypalを利用して購入,郵送で1週間ちょいで届きました。

設定のための接続

GPS/Computer端子にクロスケーブルを繋いでPCと接 続,Radio端子にDC電源を接続します。

電源投入すると,緑と黄色のLEDが3回点滅した後,赤色LEDが点灯します。

接続の確認のため,Byonics社からダウンロードしたソフト:TinyTrak3Config.exeを実行。「Read Version」ボタンを押して「TinyTrak3 v1.00」が表示されれば接続はOKです。

設定

自局のコール,デジピータ,シンボルを記入。この辺りはXASTIRと同じ。

MIC-EとSmartBeaconをEnableに設定。MIC-E互換に設定すると,バイナリビーコンを送出することになるが,ビーコ ンの送出間隔をスマートにしたので,まあ良しとした。(関東では自分の信号の他に,I-GATE経由のバイナリビーコンが散見される。)

高度を設定する必要を感じなかったので,「Send Altitude」のチェックを外す。このとき,TAC32でGPSが $GPRMC だけ出力するように別途設定しておくこと。

設定をPICに書き込むためには,「Write Configuration」ボタンを押す。極たまに書き込みに失敗するので,念のため「Read Configuration」ボタンを押して内容の一致を確認すると安全だろう。

運用のための接続

無線機との接続は,PTT・MIC IN・スケルチ出力・GNDだけ接続すればよい。

スケルチを開くと黄色のLEDが点灯,スケルチを閉じた瞬間から黄色のLEDが3回点滅する。点滅している間はビーコンを送信しない設定ら しい。

オーディオレベルの確認には,TinyTrak3Config.exeのToneTestパネルからトーン信号をON/OFFして,送信波 をモニターするのが良いだろう。

GPSとはストレートケーブルで接続する。GPSがロックすると緑のLEDが 点灯する。ロックしてないときは緑のLEDが点滅を繰り返す。

実際の運用

'03年GWの頃は,会社の寮からJH4XSY-13でオンエアーしていました。ちなみに,こんな生パケットが送出されています。

JH4XSY-13>SVSQY7,JO1ZXU-1*,qAS,JA1YKX:'D]Hl [/TinyTrak3

スマートビーコンの性質を確認するために,自転車モービルで草加市内を流しました。仕様については こ ちらが詳しいです。簡単に書くと,角を曲がるときに 指定した角度を超える とビーコンを送信します(n分毎ではない)。うちのTinyTrakでは27度に設定してあります。

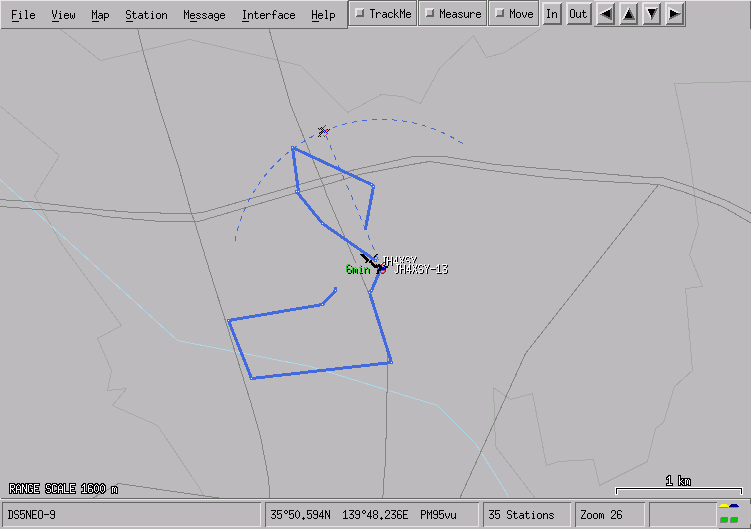

移動経路はこんな感じ(地球地図日本を使用)。

草加市内の自宅から移動開始。中央郵便局辺りでGPSがロックする。旧4号を渡り,綾瀬川沿いに北上。外環を超えて,新田駅前を通過し て,ワイワイロードを南下。自宅に一度戻り,プロット具合を確認。

再び再開。草加図書館あたりでGPSがロックする。獨協大学の通りを4号線まで走り,4号沿いに南下。花栗交差点から東武伊勢崎線まで 走り,東武線を超えてから高架下を北上。ドイトをかすめて自宅に戻る。

同じ方向に進んでいるときは送信しないが,角を曲がってから数秒後に送信するので,定期的に送信する場合と異なり,変曲点がはっきりするハ ズなので,軌跡としては見易くなったと思います(送信していないポイントが幾つか有りますけどね)。

Anti-Tracker を試す - 2007/08月

TinyTrak3 は送信だけで受信できない。移動中に他局の位置情報が分からないし,自分のパケットがデジされたかすら分からないのが不満・不安だ。 TNC+GPS+PC+APRSクライアント で移動運用すれば解決するのだが,移動手段が自転車や徒歩がメインな自分には実行面(体力+バッテリ駆動時間)で難がある。

そこで,ライトウェイトな解決策として,Tracker と Anti-Tracker とを組み合わせた運用方法を試している。感想から書くと,非常に満足!

その Anti-Tracker とは 受信だけの PIC で,受信したAPRSパケットを $GPWPLセンテンス に変換して, RS-232C 接続の NMEA 対応のハンディ GPS に WAYPOINT として登録・表示するという優れモノ。

Anti-Tracker の実装は幾つかあるが,私が選んだのは N0QBH 局の PIC Packet Radio Decoder の GPS 版。コールを SSID 付きで表示可能な点が良い(TH-D7はコールを6文字に切り詰めるのでBF)。もちろん MIC-E フォーマットにも対応している。

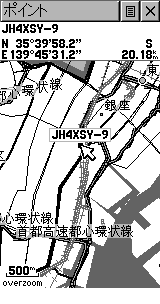

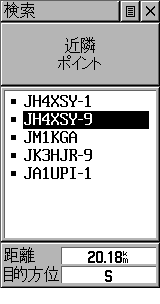

GPS の WAYPOINT を呼び出せば,受信した局の一覧が表示される(画面はGarmin Legend-Jを使用)。一覧からコールを選択すれ ば,現在位置が地図上に表示される。最後にデジされた位置のみで,軌跡は残念だが表示さ れない。近隣の局は,縮尺を変更すれば,表示可能だ。

Garmin画面 WAYPOINT
Garmin画面 地図

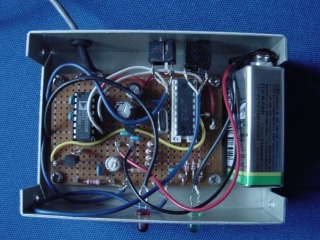

PICTNCを試す - 2006/5月

WB8WGA さんの $25 TNC, MODEMLESS TNC を N0QBH 局に紹介してもらった。PIC 16F88 を使った モデム IC が不要な  APRS 用の TNC で,パーツは秋葉で揃えることが出来るので作ってみた。ソースは ARRL のサイトから消えたので,こ こから入手すると良い。

復調はゼロ交差にて実現しており,受信性能は,強力な信号(例えば広域デジ)だとOKだが,信号強度が弱くなると 途端に デコードしなくなる。

別冊CQ(2007/9月)の記事で PICTNC と紹介されたので,ここでは PICTNC と書いておく。

PICTNC

AprSVWを試す - 2008/2月

AprSVW 3.0 は「APRS Nagoya 連絡用掲示板」で JG2WND局 のメッセージを読んで製作した。AprSVW の作者は IK3SVW Max さんだ。

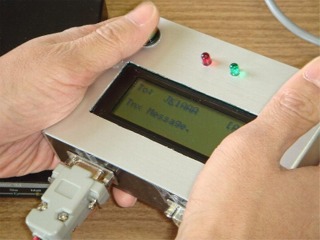

構成は PIC 16F628A + モデムIC:MX-614 で,機能としては 位置情報の送受信と,メッセージの交換が可能。写真はメッセージを作成している様子で,千葉ハムでデモしたときに撮ってもらった。デモ会場では交信可能な デバイスとして話題となった。

実際 LCD 画面に表示される 生パケットとメッセージ は魅力的で,AprSVW での運用を VX-8 を購入(2008/12月)するまで 続けた。

AprSVW 3.0


ISSを受信する - 2004/04月

ISSからのパケットを受信したのですが,MIC-Eフォーマットで,ISSの位置が人間には解読不能でした。

RS0ISS-3>P0PPP0,SGATE,WIDE: 'vXl '/]APRS/BBS & Packet on.

XASTIR 1.3.0をインストールして,2004年4月2日の20時のパスの信号をデコードしたところ,ISSが可視範囲(日本上空)に入っているのに,その位置 は緯度・経度ともに0度でした。毎回同じデータなので,緯度・経度は固定値が埋め込まれているようです。(マップ更新,2005年2月5日)

ISSからのAPRS

PCSATを受信する - 2005/2月更新

2004年10月30日 APRSで WB4APRから「PCSATが復活!」とのBulletinsが届いたので,同日の15時のパスを受信しました(打ち上げは2001年9月30日だっ た)。

今回はAPRSのパケットは無く,テレメトリーだけでした。

W3ADO-1>APRS3:Default LT3
W3ADO-1>BEACON,SGATE:T#245,086,047,048,022,213,00111111,0000,1

11/5日の3時のパスでは,コールサインが変更されて,メッセージが流されていました。

PCSAT-1>BEACON,SGATE>Daytime OPS are OK but none at night pse!

しかし11/10日に以下のメッセージを受信したのを最後にデコードできなくなり,不思議に思っていましたが,ANS-326にて「11 /11日よりnegative power budgetになった。2005年1月まで回復しないだろう」と発表がありました。

PCSAT-1>BEACON,SGATE:OPS Normal but non NIGHT ops pse.

2004年1月下旬から全日照の期間に入りましたが,うちの設備ではデジは無理!でした。再び蝕に入る2/5日まで受信したビーコンを掲 載。今回はAPRSのメッセージを併用して,運用状態がアナウンスされていました。

PCSAT-1>BEACON,SGATE:>241300z OPS Normal 2m rate. Enjoying full SUN.
PCSAT-1>BEACON,SGATE:>OPS NOrmal. Toggled at 1825z
PCSAT-1>BEACON,SGATE:>PCsat weakening. Toggled timer at 1937z (WB4APR)

PCSAT-1>APRS1::BLN1PCSAT:Eclipses now require low usage after dark and lower rates.
PCSAT-1>APRS1::BLN1PCSAT:PCsat only	lives while in full sun. Until 5 Feb
PCSAT-1>APRS2::BLN2PCSAT:Possible ISS joint ops	on 145.825	after 27th?
PCSAT-1>APRS3::BLN3PCSAT:www.ew.usna.edu/pcsat		for details of operating
PCSAT-1>APRS3::BLN3PCSAT:This system is just like ISS. Enjoy!
PCSAT-1>APRS4::BLN4PCSAT:Possible ISS joint ops	on 145.825	after 27th?

BX1AD>CQ,PCSAT-1*,WIDE/1::=2440.24N/12146.51E\- PL04vq

PCSAT2を受信する - 2006/9月更新

2005年8/3日にMISSE5/PCSAT2がISSに取り付けられて,同日から437.975 MHzでビーコンの送信が始まったようです。JAで受信できたのは,8/5日早朝のパスでした。XASTIRで受信した9600bpsのソーラーセルの データはこちら。

0:TNC-> ISSTLM>APRS,SGATE,WIDE/2:{TPCHgy8gBrATWKyAq+CgEHAA4AIIeAh60KAAAACABli5A
O1QoAAAAAAD4MeQv4CgAKAAEAPQxQDNQKAB0AAADtC2EM6goAGQAZABNMpVryCgAFAAAAUgvzCxcL
0:TNC-> ISSTLM>APRS,SGATE,WIDE/2:{TPwdczAAIABABsTKVa2woABQANAPuD1ArMCgEXABAAE4A
TgMIKAAAAAwCCg68L9woAFwAHAP0K7QoACwAXAAAAPArlCt8KAAAAEwAUCYgK8woAAAALANxKpVr8
0:TNC-> ISSTLM>APRS,SGATE,WIDE/2:{TPkxg0CgABABUABwtyCh0LAAEAAgBTSqVa6goAAQACABS
A3QrbCgENAAsAEoAVgNMKAB8ADQATgJEJAwsAHgANAFIKkQoCCwAAAB4A5AkjCuEKABUABwC2CNIJ
XASTIRは,テレメトリを一部しか表示しないし,APRS-ISにテレメトリをアップロードしないので,9600bps の受信はJH4DHX/3 大谷OM他にお任せして,1200baudの受信をやっています。

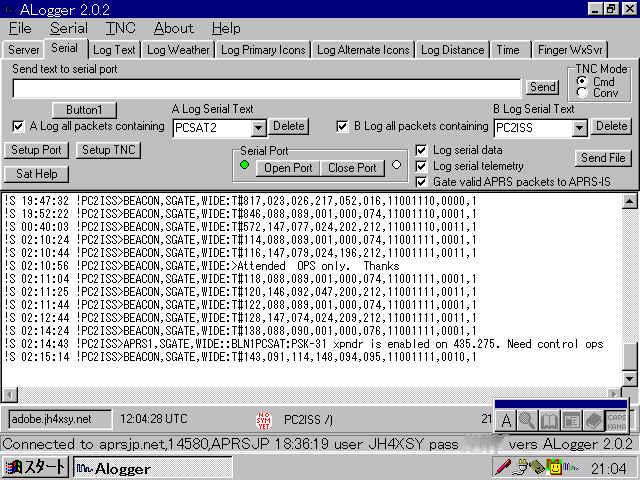

データの受信・APRS-ISへのフィードには KC9XG作のALOGGER が便利です。Windows 9xで動作する受信専用のAPRSソフトです。PCSAT2向けの設定方法は,添付のSatHelp.txtに詳しく書いてありますが,動作例の表示を兼 ねて,設定画面を掲載しておきます。

なおTNCがKPC-9612などの2ポートTNCだと,アップロードできません。TNC-22に変更したら,アップロードができました。アップロードし たデータは,findu.comか ら参照可能です。テレメトリ・データはJAの他には,W,G,VK,ZLから送られてきています。 温度・電圧などのトレンドは,findu.com から参照できます(テレメトリをリアルタイムに解析した結果は,G4DPZ局のページ から参照できます)。

ALOGGER

PCSAT2 の最後の受信は 2006年 9/13日 17:36 でした。9/16日の STS-115 の船外活動で取り外されて,9/21日に地上に帰還しました。

PCSAT2>BEACON,SGATE,WIDE:T#517,021,026,214,015,015,11111010,0000,1

PCSAT2は↑145.825MHz/↓435.275MHz AFSK のデジとしても動作した。2006年のGW期間中には JR6LDE, JE1FQV, JA6PL-13, JA6PL, JA0CAW, JA2NLT, JM1WBB, JH7UMF, JE0MZI, JH4XSY, JF1AJE-8 のQRVを確認した。update!

RAFT, ANDE を受信する - 2007/1月更新

2006年12/21日にSTS-116から放出された衛星。145.825MHz でテレメトリ送出中。RAFT→ANDEの順に可視領域に入ってくる。2007年1/2日には PCSAT1 も復活したので,マルチホップの期待大。

RAFT は 12/23日22時 のパスで,ANDE は 12/26日22時 のパスで受信することができた。信号は弱くデコードは難しい。12日間でまだ3パケットしかデコードできていない。

RAFT>BEACON,SGATE:>RAFT is on 145.825	US Naval Academy
ANDE-1>APRS1,SGATE::BLN1ANDE :ANDE-1 only wakes up 1	 of evry 15s for users. Pse conserve.

1月第2週には,以下のメッセージを受信した。RAFT, ANDE からの信号は依然として弱く,オペレーションの情報は PCSAT-1 から送信されている。

PCSAT-1>APRS1::BLN1PCSAT:Alive and well during full sun period for a week or so.
PCSAT-1>APRS2::BLN2PCSAT:RAFT voice module is enabled. Dont use if U cant hear it!
PCSAT-1>APRS3::BLN3PCSAT:RAFT and ANDE are weak.	 Takes a high pass and a beam
PCSAT-1>APRS4::BLN4PCSAT:RAFT will be in PSK-31 mode week of 15th

GO-32 に MIC-E形式で QRV - 2013/3月更新

2007年9月に GO-32 が APRS サテライトとして生まれ変わった。↑145.930MHz, 145.850MHz/↓435.225 MHz,9k6 G3RUHのデジとして動作する。

下記のブレテンにもあるが,APRSクライアントを使う局 145.85MHz,D7 他 MIC-E なパケットを使う局は 145.93MHz からアップすること。受け付ける APRSパケット の種類はチャンネルによって違います。

4XTECH-12>BEACON::BLN1 GO32:Test APRS!!Use pth via 4XTECH
4XTECH-12>BEACON::BLN2 GO32:APRS msgs and clients use 145.85 Upl
4XTECH-12>BEACON::BLN3 GO32:D7&D700 posits use 145.93

PCSAT-1 でデジできないのに、1200baud AFSK より SNR が要求される 9600bps FSK では無理だと考えていたが、モデムを GMSK から 9600bps G3RUH に変更したらアッサリ通った。

となると位置情報を送りたくなる訳で、MIC-E フォーマットを試した。パケットは APRS 仕様書を見て組み立てた。

PLAIN: JH4XSY-1>APX192:=3550.67N/13948.10Ex   MSG
圧縮:	 JH4XSY-1>APX192:=/<C/-q|Hqx	 MSG
MIC-E: JH4XSY-1>3UUPV7:`CL&	 x/MSG

MIC-E は PLAIN なパケットに比べてパケット長が短いし,通常局とは別チャンネルからアップすることが出来るので通りが良い。以下は 11/11日に UIデジ で QSO したときの記録。

ax0: fm JH4XSY-9 to 3UUPV7 via 4XTECH* ctl UIv pid=F0(Text) len 13 20:01:02
0000	`CL&...-/CQ.▒
ax0: fm JH1BCL to APRS via 4XTECH* ctl UIv pid=F0(Text) len 27 20:01:45
0000	jh4xsy de jh1bcl ur599 tu..
ax0: fm JH4XSY-9 to 3UUPV7 via 4XTECH* ctl UIv pid=F0(Text) len 24 20:02:02
0000	`CL&...-/JH1BCL UR 599..
ax0: fm JH1BCL to APRS via 4XTECH* ctl UIv pid=F0(Text) len 18 20:02:25
0000	jh4xsy qsl tu 73.A

PCSAT-1 が WIDEn-N に移行 - 2007/11月

2007年冬,PCSAT-1 から以下のメッセージが送信されているが、WIDEn-N って何?な局が多いと思う。

PCSAT-1>APRS1:BLN1PCSAT:Pse see web pcsat.aprs.org for downlink
PCSAT-1>APRS2:BLN2PCSAT:Now only the path WIDEn-N works. 1	 per min
PCSAT-1>APRS3:BLN3PCSAT:Sat-Simulatd Emergency Test in progress. QSL
PCSAT-1>APRS4:BLN4PCSAT:Only WIDEn-N now used,	 due to over-loading

デジパス に WIDE1-1 或いは WIDE2-2 のように指定する必要がある。WIDEn-N では,デジが成功すると,以下のように デジパスの数字が減算されるのが特徴。

3:TX -> JH4XSY-1>AXP192,WIDE2-2:=/<C/-qlHqx		openSUSE
3:TNC-> JH4XSY-1>APX192,PCSAT-1*,WIDE2-1:=/<C/-qlHqx		openSUSE

デジによりパスが書き換えられるだけではなく、メッセージが1度デジされると1分間は再中継されないので、消費電力の低減が期待できる。

FAST1のデジ開放 - 2011/12月

FASTRAC1 "Sala Lily" のデジピータが 2011年12月8日より期間限定で 開放された。ビーコンがGだらけなので,バッテリーを使い果たして,ビーコンを作成するマイクロコントローラのいずれ かをリセットするのが目的とのこと。

JA0CAW>KE5DTW,FAST1* [08-Dec-11 21:06:17]:
GE ALL via FAST1

AFSK の周波数は↑145.825MHz↓437.345MHz となっている。12月9日の出勤前にアクセスして1発通った が,JA0CAW局に拾ってもらい自分では確認できていない。

JH4XSY>APRS,FAST1*,qAS,JA0CAW-6:>PM95VU

翌週もオープンとなったが,ビーコンがGだらけ!はカイゼンしなかった。現在はサイエンスモードで動作している。

AO-51 運用終了 - 2011/12月

2009年3月より LUモード(↑1268.700MHz/↓435.150MHz GMSK)のデジピータが開放された。 PACSAT BBS からのビーコンで d:1 と表示されるときは,デジピータが利用可能だった。アクティブ に QRV してたいのは JA0CAW, JH1BCL, JA5BLZ, JA6PL 局らだった。

PACB-1>LSTAT:I P:0x13A8 o:0 l:29251 f:29251, d:1 st:5 e:32

運用スケジュールは AMSAT のホームページで確認できたが,ビーコンでもアナウンスがあった。

PACB-1>AMSATN-1:>19 Jan 2008 ... AO-51 in no eclipse period...Command team testing at any time...FM Repeater ON ... L-Band uplink PBBS On	 ... 73 WA4SXM
PACB-1>AMSATN-1:>1 Apr 2008 ... AO-51 leaving no eclipse period...Command team testing at any time...FM Repeater ON ... L-Band uplink PBBS On ... 73 WA4SXM PACB-1>AMSATN-1:>07 August 2008 ... FM Repeater ON ... L-Band uplink PBBS ON Telemetry On ... 73 WA4SXM PACB-1>AMSATN-1:>22 November 2008 ... FM Repeater ON ... L-Band uplink PBBS ON Telemetry On ... 73 WA4SXM PACB-1>AMSATN-1:>23 December 2008 Best Wishes in 2009 ... FM Repeater ON ... L-Band uplink PBBS ON Telemetry On ... 73, WA4SXM PACB-1>AMSATN-1:>5 January 2009 ... FM Repeater ON ... L-Band uplink PBBS ON Telemetry On ... 73, WA4SXM
PACB-1>AMSATN-1:>11 March 2009 ... FM Repeater ON ... L-Band uplink PBBS ON Telemetry On ... 73, WA4SXM PACB-1>AMSATN-1:>12 April 2009 ... FM Repeater ON ... L-Band uplink PBBS ON Telemetry On ... 73, WA4SXM PACB-1>AMSATN-1:>06 MAY 2009 ... FM Repeater ON ... L-Band uplink PBBS ON Telemetry On ... 73, WA4SXM PACB-1>AMSATN-1:>10 MAY 2009 ... FM Repeater ON ... L-Band uplink PBBS ON Telemetry On ...Eclipse period begins today 73, WA4SXM PACB-1>AMSATN-1:>25 MAY 2009 ... FM Repeater ON ... L-Band uplink PBBS OFF Telemetry On ...In eclipse period 73, WA4SXM PACB-1>AMSATN-1:>04 July 2009 ... FM Repeater ON ... L-Band uplink PBBS OFF Telemetry On ...In eclipse period 73, WA4SXM PACB-1>AMSATN-1:>03 Aug 2009 ... FM Repeater ON ... L-Band uplink PBBS ON Telemetry On ...In NO eclipse period 73, WA4SXM PACB-1>AMSATN-1:>17 Aug 2009 ... v/s FM Repeater ON ... L-Band uplink PBBS OFF Telemetry On ...In NO eclipse period 73, WA4SXM PACB-1>AMSATN-1:>20 Aug 2009 ... v/s FM Repeater ON ... L-Band uplink PBBS On Telemetry Off ...Sat in NO eclipse period 73, WA4SXM

デジに成功したのは,最初が2008年4月5日で,最後が2011年3月5日だった。最後に受信したパケットを載せておく。

# 1299308342	Sat Mar 05 15:59:02 JST 2011
JH4XSY>APRS,PACB-1*::Heard		 :T-15,JA6PL,JA0CAW

# 1307560973 Thu Jun 09 04:22:53 JST 2011 PACB-1>LSTAT:I P:0x3000 o:0 l:46820 f:46820, d:0 st:0 e:01 rx0:0 rx2:0

 PSAT - 2015/5new

マンションの大規模修繕があったので,出遅れる。ソフトTNC:Dire Wolf の解析結果によると,アナログ値:A1,A3,A4,A5が大きすぎる ようだ。APRSの仕様では 0〜255 と規定されていた。

PSAT>APRSON,ARISS:T#024,906,072,695,844,412,00011000

 FalconSAT-3 - 2017/10月 new

FalconSAT-3がアマチュア無線に開放されたので,UIデジにトライした。 モード V/U GMSK 9k6なので,AO-51で使ったTNC/ケーブルを引っ張り出す。

Fm JH4XSY To APRS Via PFS3-1* [11:55:50]
=3550.67N/13948.10E-

 AISAT- 2019/5月 new

パケットは気持ち良く通ったが,返ってきたパケットを見てビックリ!した。下線部が変更,追加されてる...  もちろんIGATEされず。APRS-ISからのメッセージをよく読むと「Invalid callsign in path: 3」とのコトで「AISAT*」が問題らしい。コールサイン部分に文字列で*があるのは良くないかも。 UISSでは返りは「デジされた信号扱い」で赤字で表示されていた。

[0L 04/23/19 21:14] JH4XSY>PM95VU,AISAT:GE!
  ↓
JH4XSY audio level = 22(10/6)   [NONE]   ___||||__
[0.4 04/23/19 21:14] JH4XSY>CQ,AISAT*,::CQ-0     :GE!{200
                            ~~       ~ ~~~~~~~~~~~   ~~~~

PSAT2 - 2019/8月 new

PSAT2のDTMFアップリンク,aprsat.com情報によると成功した局が居たが,自分はダメだった。

PSAT2用のDTMFはDTMF Text messaging (APRStt)と互換性がなくて,PSAT2Translatorから生成する必要があった。 DTMFメモリは 愛用するIC-910 には無くて,音声編集ソフト:Audacityのプラグイン「DTMFトーン」でWAVファイルを作成した。

HOMEへ


(C) 1998 JH4XSY
Last revised 11-JAN-2020
