HPACSについて：
PACS(Picture Archiving and Communication System)が最近流行中です。第14回から、当院でのチープなシステムをご提示していますが、最近は、だいたい落ち着いてきたので、流行に乗ってHowawan Pacs　 HPacsとしてみましたので再度ご紹介します。

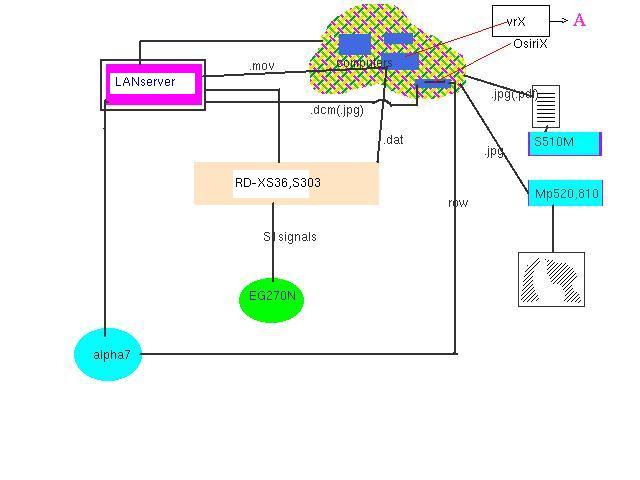

まずは全体のネットの概要です。
通常 IPアドレスはルータ（　BHR-4RV　)を介して　グローバルIPアドレスとローカルIPアドレスに分けられていますし、これがファイアウォールになります。

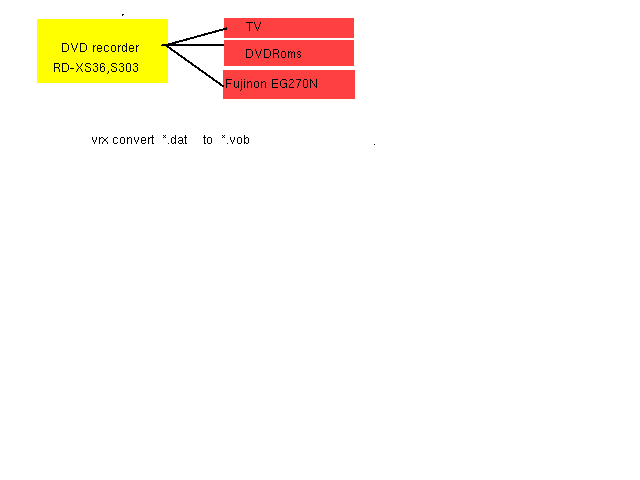

ローカルでは10.0.1.＊と10.0.2.*にわけ、それぞれは、ルータの VPN機能を利用して、プライベートIPアドレスでつなぐ。これもファイアウォールです。配線図は別図のようで、 vrx は、HDレコーダ RD シリーズ（RD-XS36)の.data　を　.vob（mpeg-2によるいわゆるDVD形式）に　変換してくれます。今回はこれをHPacsの目玉として、ご紹介します。これの値段はfreeware つまりただのものがほとんどです。
1. レントゲン写真は、all-in-one プリンタで取り込む。 白黒写真の解像度 モニタ上90ー100 dpiで読めています。印刷物（にじみの少ないもの)で　300dpiもあればよいようです。　市販のプリンタでも1200dpix1200dpi以下のものも少ない。したがって、レントゲン写真に限れば　市販品（スキャナ、プリンタ、TFT）で十分と思われます。けれど解像度の問題は、結局「読めないものを読む」愚を犯さないため、決して不問にしてはいけないし、それなりの知識が求められていると思います。
2. vrx(free　のmac用東芝Vardiaシリーズなどのデータ変換ソフト。これがタダということで、私なんか多いに落ち込んでしまいます。エライソフトですね)の使用法：これで何をするかというと、画像データの変換です。 例えば胃カメラ画像を東芝RDあるいはVardiaシリーズで取り込みます。それを データ変換しなければなりません。このソフトでは、東芝側がサーバ、自分の入っているMacがクライアントになります。

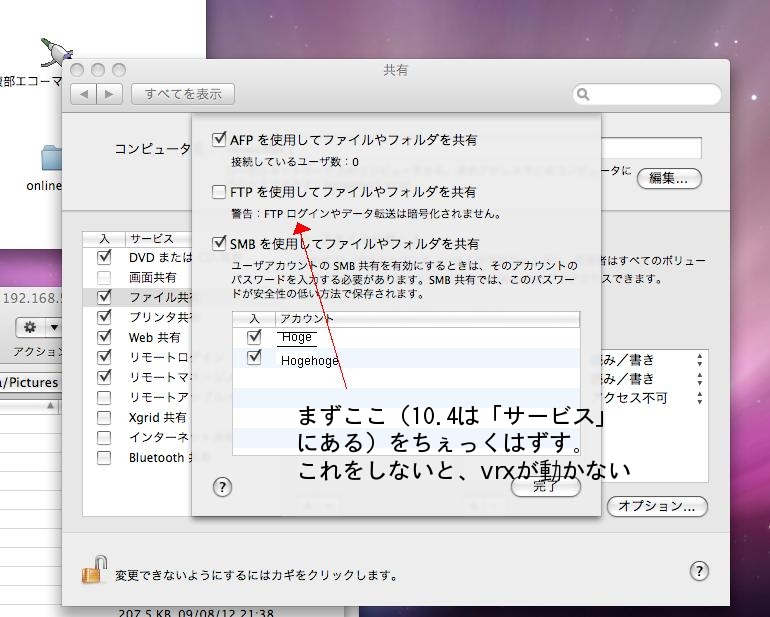

   1. まずMacの準備です。システム設定を開き、 ftpサーバを切ります。これが入っていると、起動できないようです。

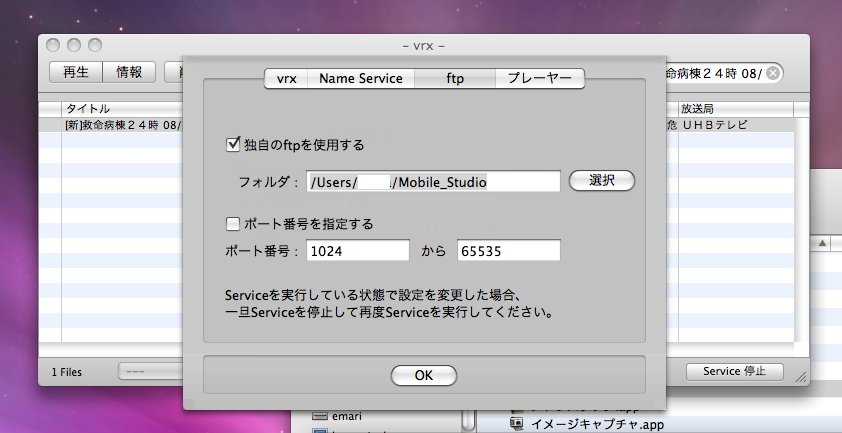

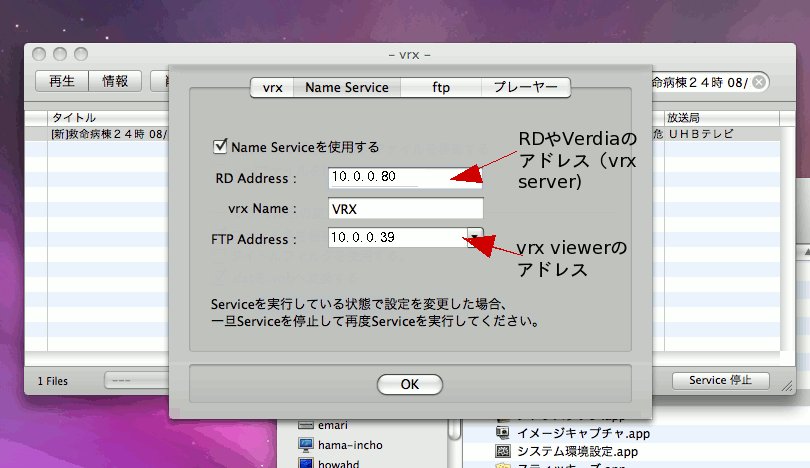

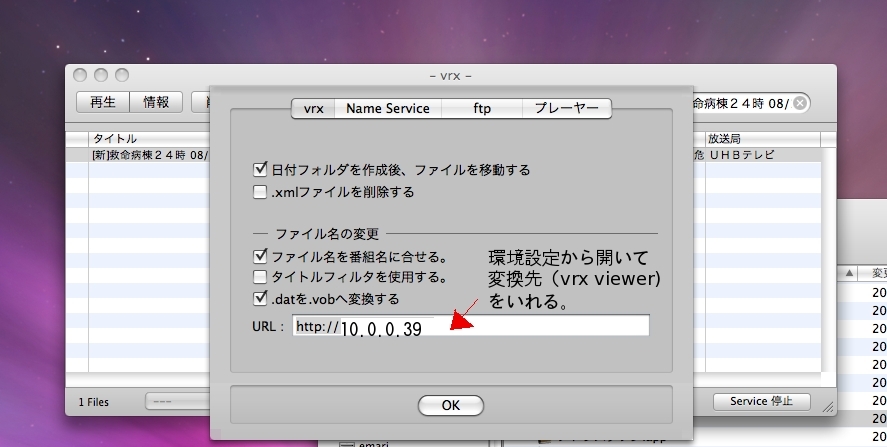

   2. vrxを起動したら、環境設定から vrx 、 Name Service , ftp と設定していきます。
   3. service開始をクリックして問題なければvrx-RDの接続は成功です。
   4. 次にRD(Vardia)を操作します。まずは、ネットdeナビを立ち上げます。
   5. 本体かネットdeナビの編集リモコン（ただし、遅い！）で見るナビをプッシュ。
   6. ダビングしたい画像を選択して、クイックメニューからダビングを選び
   7. 左のHDDから右のネットワークを選択すると次画面で、vrxが「HDDとして」選択可能になっている。

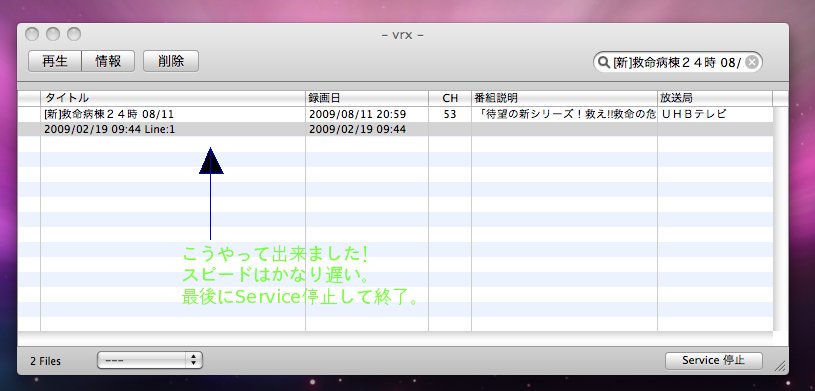

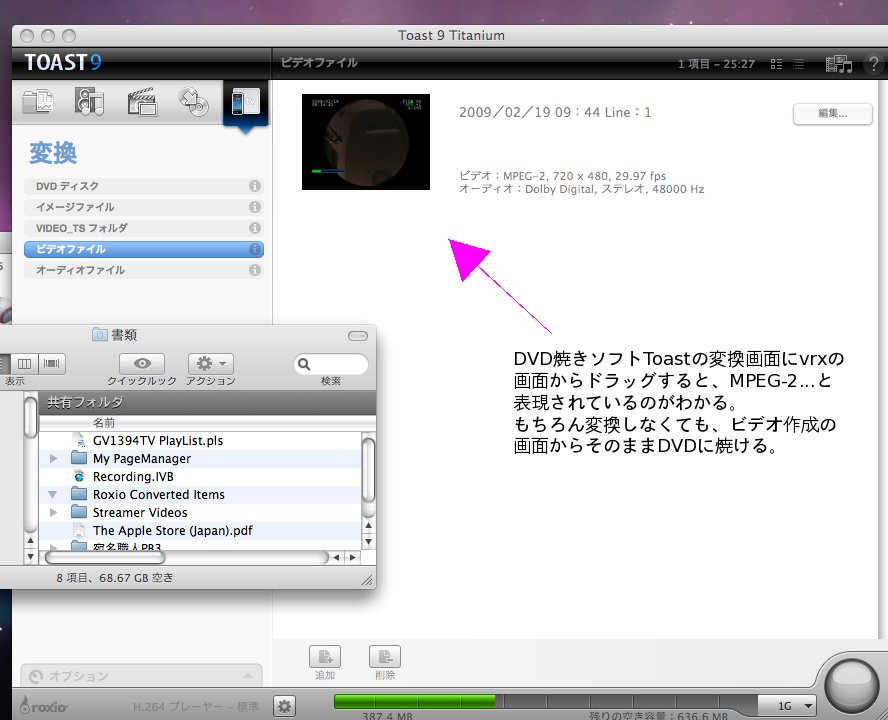

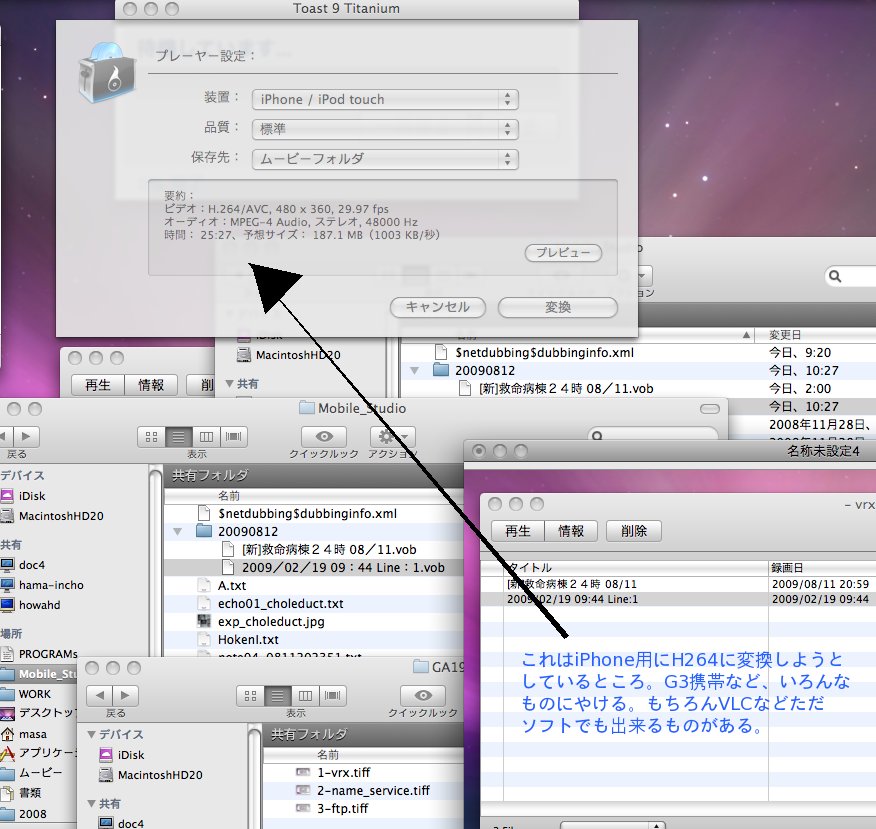

   8. 選択すると同時に書き出しが始まり、vrxの 表示部に表示がされれば成功。 それをToast(残念ながら有料。ただソフトでも VLCmedia player, Mplayerなどきちんと動くものもある。）で、さらに DVDに焼くとか、 iPhone用に変換、PlaySta,Xbox 3G携帯、H.264,Mpeg4,QuickTimeなどいろんな形式に変換できます。
