USB仕様 Writer509 の製作 (2008/3/21)

(Last update:08/06/20)

以前製作した Writer509。 プラケースに入れたのだが、見栄えが イマイチなので作り直すことに	基板表面。 デジトラのおかげでだいぶ すっきりとした仕上がり

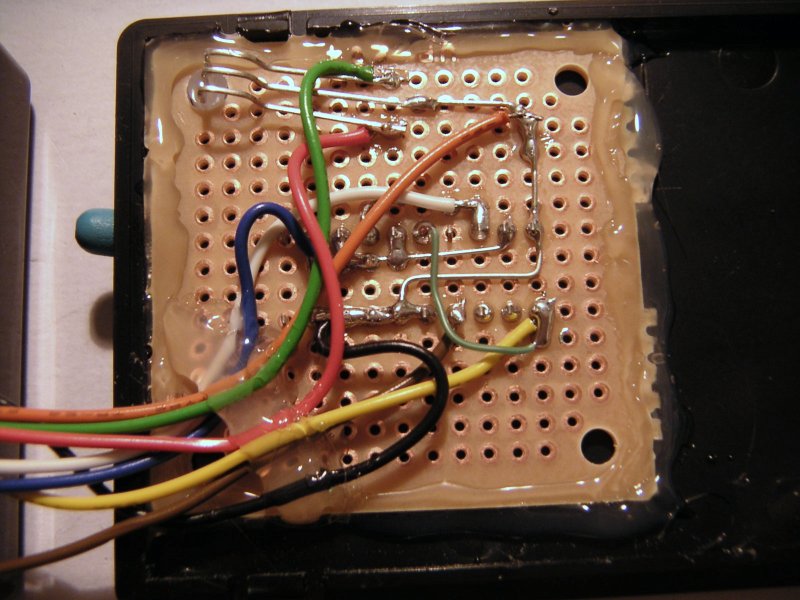

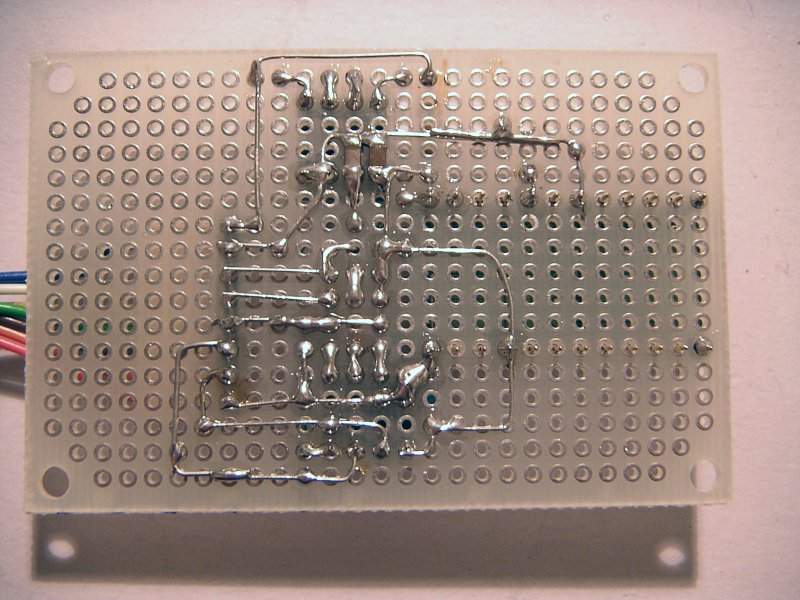

基板裏面。裏面部品は チップセラコン2個のみ。	ソケット基板や配線は ホットボンドでしっかりと固定。

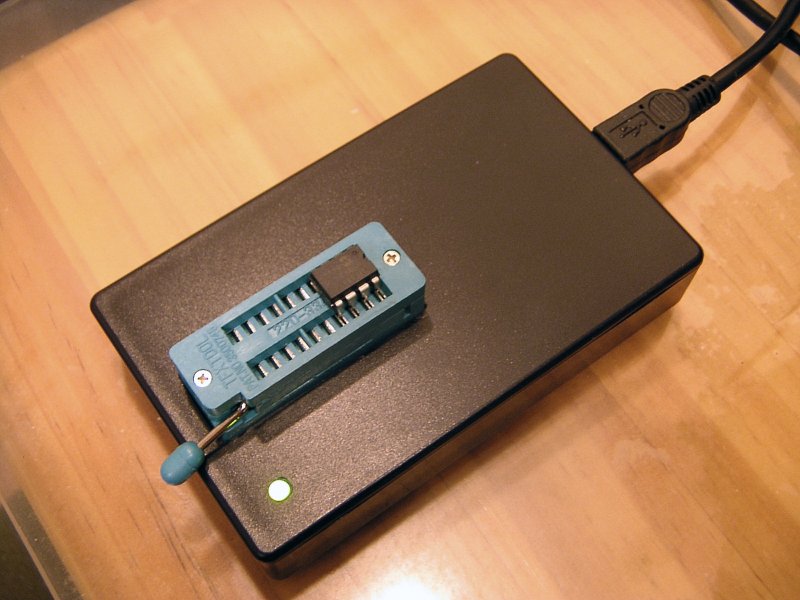

鑑賞に堪えうる (?) 仕上がり	回路図
その後 ZIF ソケットを 高耐久品に交換

きっかけ

　前回製作した Writer509 の見栄えがイマイチだったので、マジメにケース加工して鑑賞にもそれなりに堪えうるモノを製作することに。

　また PNP のデジタルトランジスタが手元に大量にあるので、そいつを使って部品点数の削減も目指すことに。


元ネタ

　元ネタはこちら（作者さんに感謝）。オリジナルはシリアル接続仕様だが、秋月の USB → シリアル変換モジュールを使って USB 仕様にしてあるため、ファームウエアは Writer509I.zip を使用する。

　この秋月モジュールの USB→シリアル変換チップは FTDI の FT232RL なので、Writer509 のページにもあるように、ホスト側の RS232C パラメーターは変更しておいた方が良い・・・というか、latency を最小の 1 にしておかないと動作が不安定（ライターが認識されない、書き込みができない）になることがあった。


回路設計

　基本的にはデッドコピーだが、2つのトランジスタは東芝のデジタルトランジスタ RN2205 を使って計4本の抵抗を省略し、また12V昇圧回路には MAX622A を使用するので部品点数はかなり少なくなっている。

　なお、回路基板と ZIF ソケット間はコネクタを使用し、いざとなったらソケット基板を交換できるようにしておく。今回は 20pin の PIC16F677 も焼けるように、20pin ZIF ソケットを装着しておいた。


今回の失敗

　ZIF ソケットの孔はぴったりと開けることができたが、USB コネクタの孔はいつの間にか必要以上の大きさになってしまった（爆）。金属でもプラスチックでも、ケース加工は難しい・・

　また当初 TEXTOOL製 20pin ZIF ソケットを使用していたのだが、すぐにガタが出てしまったので（爆）、秋月で売っている「TEXTOOL 製より耐久性3倍」という触れ込みの ZIF ソケット（24pin）に変更。ZIF ソケットとの配線をコネクタにしておいて良かった ^^;


2008/6/20 追記：

　最近発売された PIC を焼ける Writer509 プログラムの独自改良版が Dual PIC writer 作者さんのページで公開されている。
