RTL2832Uドングル（DS-DT305、DVB-T-DAB+FM等）という「USB ワンセグチューナー」と「SDR（Software-defined radio：ソフトウエア
受信機）ソフト」を使うと64MHｚ～1700MHｚが受信出来さらにＨＦアップコンバーターを組み合わせると０～３０MHｚの受信も可能に
なるとの情報のＨＦアップコンバーターキット（HFコンバータキット v1.7　頒布先：http://ttrftech.tumblr.com/kit/hfconv）を申し込み
組み立て、ＨＦ（7ＭＨｚ、10ＭＨｚのＣＷバンド）を受信して見た。組み立てに当たり組立説明書と回路図を頒布先ページからＤ/Ｌする。

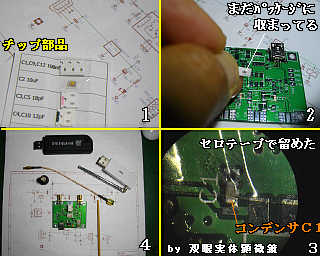

抵抗、コンデンサ、コイル（インダクタ）はほとんど1mm角２㎜長のチップです。そのチップは連なった紙のパッケージ？に入っていて
そのパッケージも小さいので失くさない様に部品表にセロテープで貼ってあった。心遣いが嬉しい。チップ一個分のパッケージを
ニッパーで切り取って手にするが老眼鏡だけで追っかけていては、その状態でさえも失くしそうです。さらに、基板ランドに半田付け
するにはチップを取り出す必要があります。チップをパッケージから取り出す際にチップを飛ばして視界から外れたら探すのは難しく
なります。実体顕微鏡で見ながら基板の上にパッケージを持って行きチップのカバーフィルムをピンセット等で慎重に剥がして
チップを基板上に落としランドまで移動してセロテープで留めて片方をまず半田付けし、セロテープを剥がしてもう片方を半田付け
なんて、チップ一個づつ始めましたからまあ時間の掛かること HI、作業が進むとセロテープも難しいところが出て来て爪で押さえて
やりましたが動いてしまったりで難儀する。竹ひごをジャンク箱に１本見付ける。ひごの先をカッターナイフでチップの幅の切込み等
を入れて加工したもので押さえると動くことは少なくなって何とか全部品を基板上に半田付け出来た。それも説明書に組立作業手順が

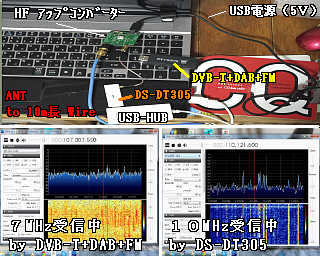

細かく載っていて大変助かった TU。早速受信を試して見た。パソコンはＳＤＲ＃が既にインストールしてあったノート（corei5-3210M
2.5GHz RAM 8GB）を使う。ＨＦアップコンバーターのアンテナ側に1/4λ(7MHz &10MHz)アンテナを接続、ドングル側にRTL2832U
ドングル（DS-DT305　or DVB-T-DAB+FM）を繋ぎ、PC USBと電源を繋ぐ。ＳＤＲ＃のスタートボタンを押して周波数を100ＭＨｚ＋ＨＦ　
の周波数に合わせて7ＭＨｚと10ＭＨｚのＣＷを受信する。おー、ほんとに聞こえる聞こえるでしたが、 IC-706で受信した周波数に
プラス100MHｚした、例えば7.0100は107.01000の受信周波数にSDR#はなると思われるのですが、DS-DT305を繋いだ時は 107.011450に
DVB-T-DAB+FMでは106.997200とDS-DT705ではプラス1,450Hz、DVB-T-DAB+FMではマイナス12,800Hz でした？。受信感度もIC-706に
比べると差大きく感度が悪いです。私の能力ではチップ部品の半田付けが何とか出来たことと受信出来た動いたと言うところで
終り。次へのステップの興味は見えて来ずに今のところ止まってしまいました。また、何かワクワクが出て来るまで仕舞って置きます。
（何とか0～-1700MHzのSDR（Software-defined radio）受信機にはなったのかなあ？。HI　あと、ケースに収めて上げないとね。）

栗の収穫。今年は20Kg近く収穫出来そうです。上さんに茹でてもらったものを包丁で半分にしてスプーンで食べる。
茹でたてがホクホクして一番美味しい。HI　栗ご飯、栗おこわ、栗きんとん等も作ってもらおう。

2014.9.1-9.7

(1) 全QSO数	(2) CW QSO数	(3) DX QSO数	(4) QRV BAND
6	6	0	3.5/7/144
(2-1) DX QSO数	(2-2) 国内QSO数	(2-3) 和文QSO数	(2-4) QRP QSO数　5W/2.5W/1W/0.5W （以下）
0	6	1	2 /　0 / 0 / 4

ロールコール参加

[A1 OAM (9/6) 7MHz IC-706 50W 1/4λwire ]、[2m CW RC (9/7) 50W 5elex1]

[etc]

キュウリ区画の支柱を取り除き耕運機で歩く。生ゴミ処理穴を新しくする。サトイモとひまわり区画の草取り。

自治会美化運動でした。小雨決行ですが開始時間まで持つのか微妙な雨の降り方です。
受付に向かうとやるようです。やってしまった方が有り難いですが HI。受け取ったゴミ袋を持って集合場所へ行くと
皆さんもやってしまおうという準備体制の一致団結で作業開始しで綺麗になる。みんなで良かったねと終わったところで
大粒の雨が降り出して来た。

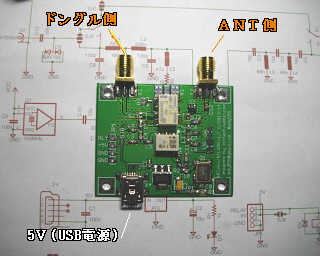

HFコンバーターキットV1.7 完成	C、R、L etc チップの半田付け

SDR＃でHF受信確認	栗の収穫
