TS Masconパワーパック設計メモ
はじめに
本ページは、(株) ポニーキャニオン が販売している
Master Controller for Train Simulator および、
Master Controller II for Train Simulator
(以下双方を TS Masconと称す) を
使用して鉄道模型を運転するためのアダプタの作成メモです。
本ドキュメントを元にパワーパックを制作した結果に生じた損害等について、当方は一切の責任を負いません。
仕様
- 加速7段、減速9段
- 各ノッチの速度、加減速度は RS-232C端末から設定可能
(19200bps, N81)
- PWM出力を持つ
(100Hz程度)
- 出力は 1A (Max 2A)
- 常点灯機能
TOMIX常点灯搭載車運転時は本機能利用不可
 |

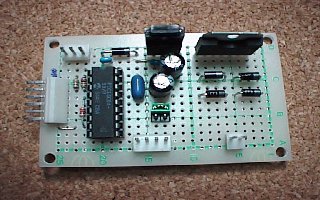

| 基板写真
|
- 左上の 3Pinコネクタから +12V を供給
- +5Vは上部の3端子レギュレータで生成
- 下中央の 4Pin コネクタは RS232C 入出力。
EEPROM編集時はPCに接続
模型運転時はTS-Masconに接続
- 中央のジャンパは、RS232Cのクロス/ストレート切替え用
- 右下の 2Pinコネクタはレールに接続
- 右上のTA7257Pの発熱は少ないため、放熱版を省略
- RS232C周りに保護回路を追加したほうがよい
回路図 /
EEPROM格納データ /
プログラム
使用部品
| 部位 |
品名 |
個数 |
備考 |
価格(参考) |
| 制御
| PIC16F84(10MHz) |
1 |
16C84でも可 |
\400 |
| セラミック発振子 |
10MHz |
1 |
コンデンサ内蔵
(X'tal+セラミックコンデンサ(33pF)でも可) |
\40 |
| C |
電解 |
100μF(16V) |
1 |
適当な値でよい |
| C |
セラミック |
0.1μF |
1 |
| R |
1/6W |
470 Ω |
1 |
| 3.3kΩ |
1 |
| 30kΩ |
1 |
モータ
ドライブ |
TA7257P |
1 |
モータドライバ |
\300 |
| D |
1D10 |
4 |
整流用で2A以上のものであれば可 |
| 電源 |
7805 |
1 |
100mA程度の物で十分 |
\100 |
| C |
セラミック |
0.1μF |
2 |
別途、12〜15[V], 1[A]程度の電源が必要です。
 |

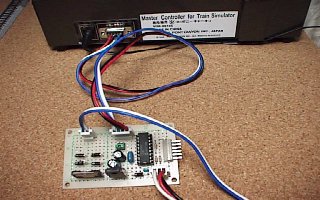

| TS Masconとの接続真
|
 |

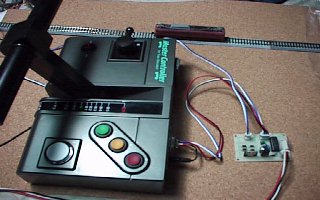

| 全景
|
制御プログラム
- Rev.1.32 Update 2001/11/11
- 始動時にライトが暗くなる現象を改善
- TOMIX常点灯搭載車運転時の動作不良に対する仮対策
TOMIX常点灯搭載車運転時は本プログラムの常点灯機能は使用しないでください
- Rev.1.30
- 常点灯機能追加
- PWM最小出力調節機能追加
- EEPROM内データ配置・内容変更
- その他、不具合修正
- Rev.1.20
- Rev.1.10で動作時にも前逆進切り換えが行える不具合を修正
- ブレーキの効きを50%増しに変更
- Rev.1.10
- 不足ファイルがあったため追加
- 逆進時に出力が安定しない(一瞬前進になる)不具合修正
- PIC16C84 からPIC16F84にチップを変更
- Rev.1.00
その他
TS Masconパワーパックを作りたいと考え、
書込み済み PIC16C84を入手したい方は、
メールもしくは、
鉄道模型制御BBSで
ご連絡ください。
参照
PICライブラリ
後閑さんのページ =>
電子工作室
履歴
2001.11.10 制御プログラム更新 Rev.1.30
部品表更新
2001.11.06 制御プログラム更新 Rev.1.20
2001.11.03 制御プログラム更新 Rev.1.10
Master Controller II for Train Simulatorでの動作を確認
2001.05.07 電子工作室リンク修正
1998.12.08 更新
・リンク追加
1998.12.07 更新
・部品表修正
1998.11.12 更新
1998.08.26 新規作成
