5.Message

5.1 給電切替え

5.1.1 1センサ式

　1センサ式では、列車が走行中の次の区間と、その次の区間への給電を行う。
　給電されている区間の中で、もっとも遠い区間にはATS-Flagを設定する。

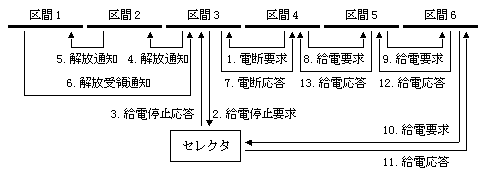

　図5-1は列車が区間3から区間4へ進入しようとしている場合を示す。
　区間3, 4, 5に対して給電が行われており(区間5にはATS-Flagが設定されている)、列車が区間4のセンサの位置に達すると、区間3を解放して区間6に給電を開始する。
　このとき、区間5にはATS-Flagは解除し、区間6にATS-Flagを設定する。

前区間(区間3)解放
1. 区間4は区間3に電断要求(区間解放要求)を送信
2. 区間3はATSを設定した後に、セレクタに電断要求を送信
3. セレクタは区間3の給電を停止した後、区間3に電断応答を送信
4. 区間2に区間3が解放されたことを通知
5. 区間2は信号現示を赤から橙黄に変更した後、区間1に区間3の解放を転送通知
6. 区間1は信号現示を橙黄から緑に変更した後、区間3に解放通知受領通知を送信
7. 区間3は区間4に区間解放が終了したことを通知
次々区間(区間6)給電開始(次区間ATS-Flag解除)
1. 区間4は区間5に対して次区間(区間6)への給電開始を送信
2. 区間5は区間6に対して給電開始を送信
3. 区間6はセレクタに対して給電要求を送信
4. セレクタは区間6への給電を行った後に、区間6へ給電応答を送信
5. 区間6は区間5に給電応答を送信
6. 区間5はATS-Flagを解除した後、区間4に給電応答を送信

 8[bit] + 1(start-bit) + 1(stop-bit)
------------------------------------- × 10[byte] × 13[packet] ≒ 68[msec]
              19200[bps]

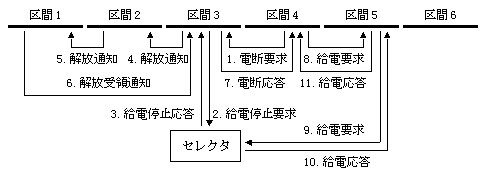

2センサ式

例: 列車が区間3から区間4に完全に移動した場合

　１～　７：前区間の給電停止
　８～１１：次区間への給電開始

 8[bit] + 1(start-bit) + 1(stop-bit)
------------------------------------- × 10[byte] × 11[packet] ≒ 57[msec]
              19200[bps]

履歴
1998.09.25 新規作成
