4.LAN

4.1 ハードウエア仕様

4.1.1 Wire-1

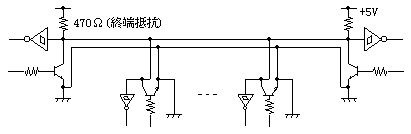

図4-1.Wire-1

• Low active
• Single End
• Wired-OR
• 470Ω終端
• 16台まで接続可能
• 17台以上はレピーターを用意

4.1.2 Wire-2

4.2 データ仕様

4.2.1 Byteデータ構造

図4-1.1Byteデータ構造

　一般的な19200bpsの N81(データ8bit, Start=1bit, Stop=1bit, Parity=なし)フォーマット。

4.2.2 パケット構造

　パケットの先頭 1Byteはパケット種別

(1) パケット21

　現在のところ、本パケットのみしかサポートしていない。

4.3 パケット送信

　パケット送信中はLAN上の信号を監視して、送信しているデータが出力されていることを確認する。

　送信しているデータと異なる値がLAN上に出力されている場合は、直ちにパケットの送信を中止する。 　必要であれば、再送処理を行う。

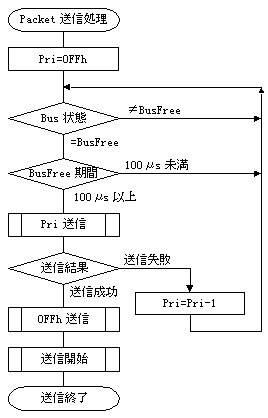

4.3.1 パケット衝突の回避
