①５０Ｍｈｚの某メーカーのロッドアンテナはバランにねじ込む仕組みだったが、このねじ込み式がくせ者で
ロッド側で空回りして使い難かった。そこで何とかならないかと思っていたのだが、あるwebでこの方式を
見つけたのだ。ロッドアンテナとバランとの接続にＭコネクタを使用する。
これなら空回りは無いし、簡単に脱着が出来る筈だ。

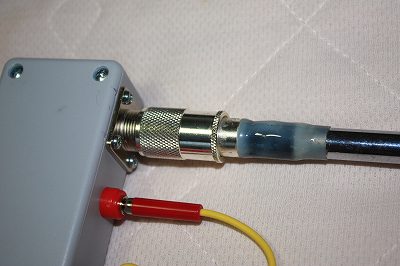

Ｍコネクタは家に有った１２Ｄ用だと思うが、アンテナの末端のビスに１．２mm導線を接続して心線とし、
コネクタ内径に少し余裕があるのでアンテナにテープを巻き、コネクタ内部に接着剤を塗ってコネクタに差込み、
アンテナとコネクタとの接続部分にも接着剤を塗り、固まったあとで心線をハンダ付けして完成した。

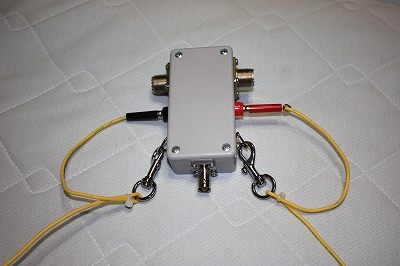

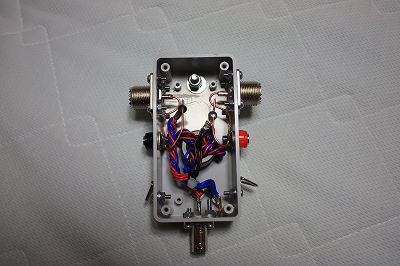

ところでここで使ったバランはキット品ですが使用範囲がＨＦ～５０ＭｈｚなのでＨＦも使えるようにしたいよね。
バランの出力側にバナナ端子を差し込むようにして、ここにＨＦ用のワイヤーを繋ぐ用にした。

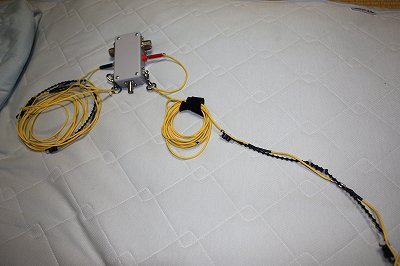

ＨＦのバンド切り替えはギボシ端子の脱着とし、まず２８Ｍｈｚで同調する長さで切断して末端に端子をつけ、
その端子に２１Ｍｈｚで同調する長さで切断してその末端に端子をつけ、最後に１８Ｍｈｚで同調する長さに合わせた。
ロッドアンテナは５０Ｍｈｚ使用時で、ワイヤアンテナはＨＦ使用時に使います。

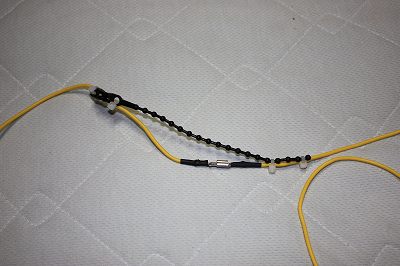

ギボシ端子部に張力がかからないように、結束バンドで縛りました。

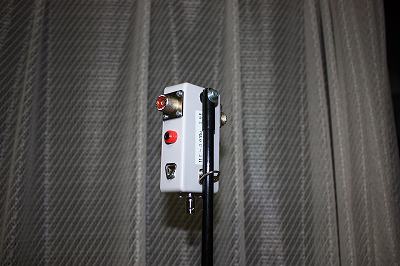

釣り竿の先端にボックスを固定して使う場合です。なお釣り竿は先端部の細い部分は
取り外しでいます。

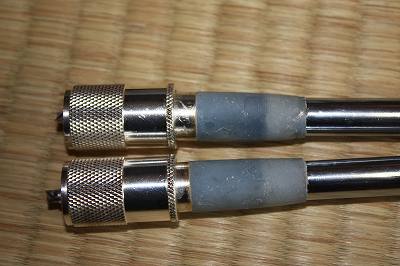

ロッドアンテナの最終改良品です。接着剤を何度も塗ってヤスリで削り、凹凸が無いように

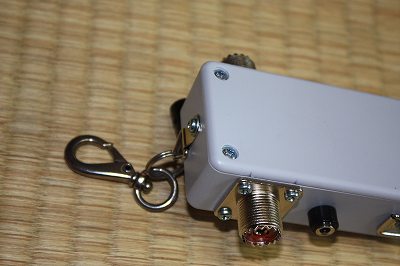

仕上げました。なおボックスは基本的には釣り竿の先端に固定しますが、何かにぶら下げる
時も有るかな？ と思ってフックを付けました。
２０１０／０６／１３ 測定
５０ ～５２ Ｍｈｚ ＳＷＲ １．５以下（ロッドアンテナ）
２８．３～２９．８Ｍｈｚ ＳＷＲ １．７５以下（ワイヤアンテナ）
２１．０～２１．８Ｍｈｚ ＳＷＲ １．５以下（ワイヤアンテナ）
１７．６～１８．３Ｍｈｚ ＳＷＲ １．５以下（ワイヤアンテナ）
７．００～７．１５Ｍｈｚ ＳＷＲ １．５以下（ワイヤアンテナ）－－－－２０１０／０６／２７ 測定
使用部品
バラン・・・・・・・・・・・・・・・・ＦＣＺ寺子屋シリーズキット（１２００円）の内部バランのみ使用した。
ボックス・・・・・・・・・・・・・・パーツ屋で購入
Ｍコネクタ・・・・・・・・・・・・パーツ屋で購入
バナナ端子・・・・・・・・・・・パーツ屋で購入
BNC端子・・・・・・・・・・・・・パーツ屋で購入
ギボシ端子・・・・・・・・・・・・パーツ屋で購入
５０Ｍｈｚロッドアンテナ・・・ミズホ通信製（RAN-62のロッドアンテナ）
ＨＦアンテナ・・・・・・・・・・・０．５mm2ビニル線
２８Ｍｈｚ ２５７０mm
２１Ｍｈｚ ３２７０ｍｍ（２５７０ｍｍ＋ ７００ｍｍ）
１８Ｍｈｚ ３９２０ｍｍ（３２７０ｍｍ＋ ６５０ｍｍ）
７Ｍｈｚ ９６００ｍｍ（３９２０ｍｍ＋５６８０ｍｍ）
２０１０年６月現在 使用中です。
