①ＶＣＨアンテナ


http://www.cqcqcq.org/testji/turizao2/index.html

このアンテナはＪＰ６ＶＣＨさんが考案され、ＶＣＨアンテナと言われているらしい。
上のアドレスの内容を見て、簡単そうだったので作成してみました。
ホータブル機で運用の時は、プラボックスのＢＮＣで無線機のアンテナに接続し
車のアンテナ基台を使用する時は　赤のバナナクリップを基台の心線にさします。
２０１０年１月に車の基台に接続して運用して見ましたところ
ＳＷＲは７．０４０～７．１００で１．７以下となり、テスト運用でも無事交信できました。
ＳＷＲはもう少し下げたらなと思っていますが、何とか使用できそうでした。

　

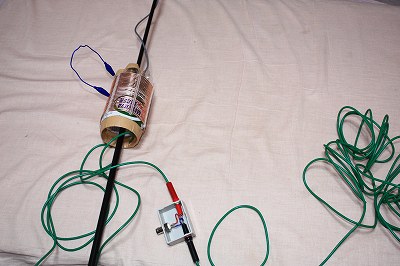

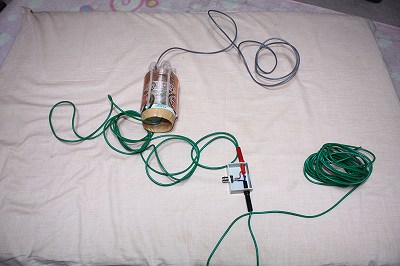

（最初の完成品です。）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（中継器は単なる分岐でした。）

　

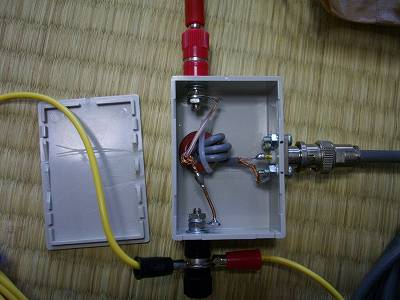

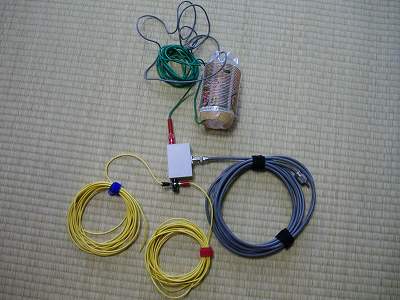

（カウンターポイズは３本まで取り付け可能にしました。２０１０／７／１１）　　　　（中継器の中にバランを入れました。２０１０／７／１１）

費用
　バナナプラグ、ジャック　２組　　　　　　　　３５６円
　プラケース　　　　　　　　　　　　　　　　　１０５円
　同軸コネクター（ＢＮＣ）　　　　　　　　　　２７３円
　１．５D２VR　　１．５ｍ　　　　　　　　　　２３０円
　銅線　１．２ｍｍ　１０ｍ　　　　　　　　　２００円
　クリップ　２ヶ　　　　　　　　　　　　　　　　１５０円
　自在ブッシュ　３本　　　　　　　　　　　　　３０円
　ペットボトル　　　　　　　　　　　　　　　　１２０円
　コード　１．２５ｍｍ２　　　　　　　　　　　４００円
　グラスファイバー釣り竿　５．４ｍ　　　１２００円

　合計　約３１００円

上エレメント　　　１．５D２VR　　　１．５ｍ　　網線のみ使用
下エレメント　　　１．２５ｍｍ２　　　３．４ｍ
カウンターポイズ　１．２５ｍｍ２　５．２ｍ
追加カウンターポイズ　０．５ｍｍ２　５．２ｍ　　２本（２０１０／７／１１）
自在ブッシュ　３０山（裸銅線３０回巻）



運用テスト（２０１０／２／１４　愛知県小牧市　小牧山）

　　７．１９３－－２．０
　　７．１６８－－１．５
　　７．１３３－－１．１
　　７．１０２－－１．５
　　７．０６０－－２．０

　　電波の方は、リグの調子が悪くて送信出来ませんでした。




運用テスト（２０１０／７／１１　　愛知県小牧市）
　　①カウンターポイズ　１本

　　　　７．１４－－２．０

　　②カウンターポイズ　２本

　　　　７．１０－－１．５
　　　　７．０５－－１．１
　　　　７．０１－－１．５

　　③カウンターポイズ　３本

　　　　７．１２－－１．５
　　　　７．０７－－１．１
　　　　７．０３－－１．５

　　最初のテストではカウンターポイズ１本でもＳＷＲは下がっていたのですが
　　今回では２本で下がりました。運用場所で微妙に変化しますので
　　その場所で本数は変える必要が有りそうです。
　　でも何とか使用可能と判断しました。


２０１０年０７月現在　　調整中です。
