第22回 RICOH S3の分解

作業時間約１時間

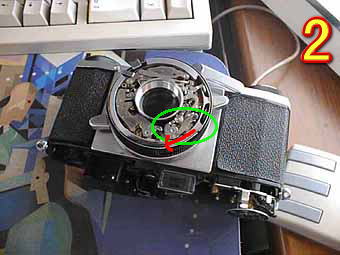

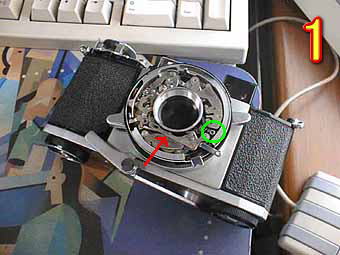

	今回は、トリガーレバーの特徴であるリコーＳ３の分解です。今回のトラブルの原因はいつもと違うのですが、時々あるので紹介しておきたいと思います。写真１の緑丸部分に通常はクリック感を出す為に小さな弾状の部品があるのですが、この部品が何かしらの原因でシャッター内に落ちてしまいチャージ部に引っかかってしまいシャッターが切れなくなっていました。赤矢印の部分のセルフタイマー連動部もよく外れてしまいシャッターが切れなくなる原因になることが多いです。写真２の緑丸はシャッターチャージ部です。赤矢印方向に回転してシャッターチャージをかけます。この部分も定位置からずれてしまいシャッターチャージトラブルになることも多いです。

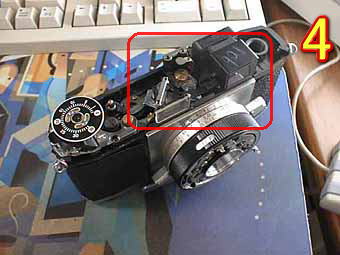

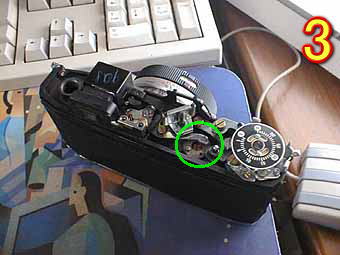

	写真３は、底部のトリガーレバーから巻き取り軸を通ってこの部分にギアで繋がってシャツターチャージをかける部分です。非常に内部構造は整頓されていて部品数も少なく故障は少ないと思われます。写真４の赤丸は光学系ブロックです。このころのカメラは光学系ブロックは１ブロック構造にはなっておりません。しかしファインダー部にカバーがされているのは非常に良心的であると思います。個人的には、このリコー３５シリーズはスタイル的に好きなカメラでもあります。
