　２－１５．　分圧

　電圧の分圧

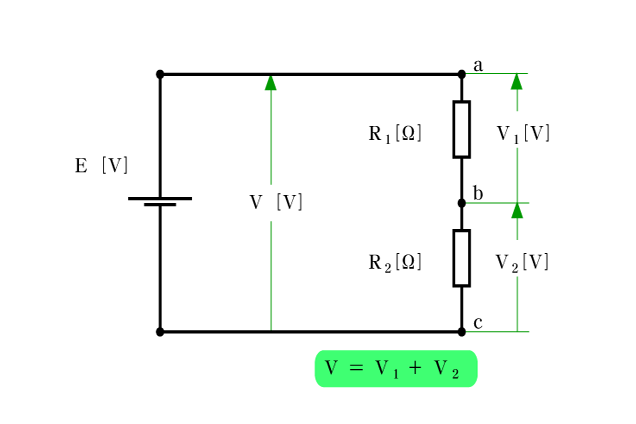

　図．215-1 の２つの抵抗器の直列回路において、ａ－ｃ間に加わる電圧Ｖ[Ｖ]（ａ－ｃ間の電圧降下Ｖ_ａ－ｃ[Ｖ]）は、各抵抗器Ｒ_１、Ｒ_２に分かれて加わる。これを電圧の分圧という。

　ａ－ｃ間に加わる電圧Ｖ[Ｖ]（ａ－ｃ間の電圧降下Ｖ_ａ－ｃ[Ｖ]）は、抵抗器Ｒ_１での電圧降下をＶ_１[Ｖ]、抵抗器Ｒ_２での電圧降下をＶ_２[Ｖ]とすると、次式が成り立つ。

　Ｖ　＝　Ｖ_１　＋　Ｖ_２　　（0215-01）

　抵抗器Ｒ_１、Ｒ_２に加わる電圧Ｖ_１[Ｖ]、Ｖ_２[Ｖ]は、次式で求めることができる。

　　　　　　　　　　　Ｒ_１
　　　　Ｖ_１　＝　―――――――・Ｖ　　　（0215-02）
　　　　　　　　　　Ｒ_１＋Ｒ_２

　　　　　　　　　　　Ｒ_２
　　　　Ｖ_２　＝　―――――――・Ｖ　　　（0215-03）
　　　　　　　　　　Ｒ_１＋Ｒ_２


	>>	>>
２－１５．　分圧


			'03/08/26　　Ver.5.3 　Kairo0215

Keyword / Section No.
	分圧の式

/kairo0215-02		抵抗器Ｒ_１、Ｒ_２に加わる電圧Ｖ_１[Ｖ]、Ｖ_２[Ｖ]は、次式で求めることができる。　　　　　　　　　　　Ｒ_１　　　　Ｖ_１　＝　―――――――・Ｖ　　　（0215-02）　　　　　　　　　　Ｒ_１＋Ｒ_２　　　　　　　　　　　Ｒ_２　　　　Ｖ_２　＝　―――――――・Ｖ　　　（0215-03）　　　　　　　　　　Ｒ_１＋Ｒ_２

/kairo0215-03			(215-02）を導く過程を「2-15/01w．分圧の式を導く」に示す。>

/kairo0215-04			３つ以上の抵抗器の分圧の式については、「2-15/02w．分圧の式：抵抗器が３つ以上になったら」に示す。

Keyword / Section No.
	電圧の分圧

/kairo0215-01		図．215-1 の２つの抵抗器の直列回路において、ａ－ｃ間に加わる電圧Ｖ[Ｖ]（ａ－ｃ間の電圧降下Ｖ_ａ－ｃ[Ｖ]）は、各抵抗器Ｒ_１、Ｒ_２に分かれて加わる。これを電圧の分圧という。　ａ－ｃ間に加わる電圧Ｖ[Ｖ]（ａ－ｃ間の電圧降下Ｖ_ａ－ｃ[Ｖ]）は、抵抗器Ｒ_１での電圧降下をＶ_１[Ｖ]、抵抗器Ｒ_２での電圧降下をＶ_２[Ｖ]とすると、次式が成り立つ。　Ｖ　＝　Ｖ_１　＋　Ｖ_２　　（0215-01）



		[図．215-1/draw]　電圧の分圧
