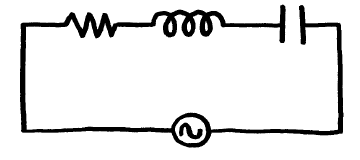

[交流回路（ＲＬＣ直列回路）]

直列接続なので電流は抵抗・コイル・コンデンサに同じように流れます。 抵抗の電圧は電流と位相が等しく、コイルでの電圧は電流より位相が９０°進み、コンデンサでの電圧は電流より位相が９０°遅れます。

解説

1. 抵抗（Ｒ[Ω]）、誘導リアクタンス（ωＬ[Ω]）、容量リアクタンス（1/ωＣ[Ω]）を合成したものが、回路全体の抵抗を表すインピーダンス（Ｚ[Ω]）になります。
2. 誘導リアクタンスのほうが容量リアクタンスよりも大きいとき、電圧は電流より位相が進みます。
3. 周波数を大きくすると誘導リアクタンス（ωL)は大きくなり、容量リアクタンス（1/ωＣ）は小さくなります。

4. 誘導リアクタンスと容量リアクタンスが同じ大きさになるとき、インピーダンスは抵抗と同じ大きさになり最小になります。このとき回路を流れる電流は最大になります。
