サウンドカードのｇｅｔと改造・・・。
最近ＣＤ−Ｒを買いました。これまではＺＩＰを使っていましたが、ＣＤ−Ｒのメディアも６５０Ｍもあって２００円を切っているので、バックアップなどはもうほとんどＣＤ−Ｒです。もうＺＩＰ（１００Ｍで２０００円）には戻れません（笑） さらにデジタルカメラのアルバムＣＤや音楽ＣＤもできちゃうとなると、もうはまっています。でもサウンドブラスタのアナログ入力端子を使って、外部音源のデータをキャプチャしてみましたが、ノイズでとてもまともではありません。最近ＰＣ−ＷＡＴＣＨで音声デジタル入力端子をもつ廉価音源カード（ＡＲＴ−８３３−Ｄ３）の紹介がありました。関連記事を見るとＭＤやＤＡＴの光デジタル出力をそのまま取り込めてキャプチャできるらしいです。となると自分でＭＤで録音した音源をＰＣにデジタルのまま取り込んで編集して、ＣＤに書ける・・・なんかすごいことができそう・・・ということで、さっそく試してみました。
サウンドカードのｇｅｔと改造・・・。
秋葉原をうろつきました。flip-flapでは案の定品切れで、結局クレバリーでサウンドカードＡＲＴ−８３３−３Ｄを３５８０円でｇｅｔ！あとで聞いた話だとツクモ本店で山積み２９８０円だったらしい(T_T) それから光電気変換レセプタクルモジュール（東芝製ＴＯＲＸ１７６）を秋月で７００円でｇｅｔ！これ送受２個入っています。電気インタフェースはＴＴＬなので、サウンドカードのデジタル入力（ＳＰＤＩＦ
ｉｎ）と直結できそう。ＤＣ〜６Ｍまで送受できるそうです。やっぱり民生品って安いのね。もう直結なので、改造は簡単。電源の５Ｖは、サウンドカードで１２Ｖから３端子レギュレータで作っていたので、それを拝借・・・ということで下記写真のようになりました。結局光レセプタクルは、ＰＣ背面のカードカバーを使って取り付けました。

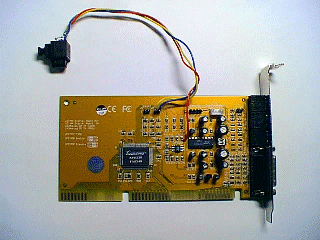

 デジタル入力端子に光電気変換モジュールを取り付けた様子 |

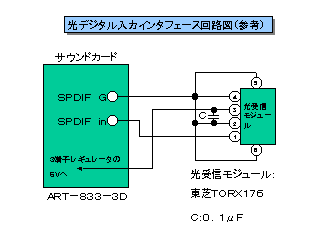

 参考までに動作確認した回路も付けます（無保証） (^_^;) |
デジタルサウンドのキャプチャ。
さっそく、サウンドカードをチェックしてＰＣにｓｅｔ。ＰＣを起動すると「新しいハードウェアが検出されました・・・」で、添付ＦＤのドライバをインストールしました。するとミキサーにデジタルＣＤのボリュームが追加になっています。ＭＤを再生して、デジタルＣＤのボリュームのミュートを外すと・・・・あれ！？音が出ない(T_T) いろいろ試すと、やっと分かりました、付属のＣＤプレーヤソフトで、ＣＤが入っていない状態でプレイボタンに連動してデジタル入力の音がＰＣのスピーカから出ました。またＷＡＶＥ録音ボタンを押すとちゃんとＷＡＶＥデータに変換してくれるではありませんか。やった！試しにＣＤ−Ｒで書き込んで、ステレオコンポで再生してみると、確かにＭＤの音とかわらず（のように聞こえます）クリアでした。ちなみに、ドライバの最新版はチップメーカのCMEDIAとか、サウンドカードメーカのAristo-WorldのWEBページ等でgetできます。

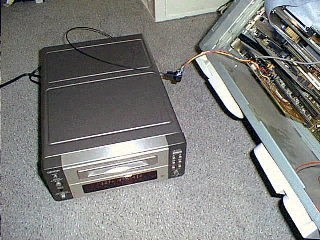

 さっそくＭＤの光デジタル信号をキャプチャテスト！ |
作製後記・・
いつでもＭＤデッキを持ってきてＰＣと接続できるようにプラスティック光ケーブルを３ｍのものを買いました。でも２千いくらかしました。なんて高いのでしょう。メータ千円ですか・・・ぶつぶつ。でも、まあデジタル音声のキャプチャが安価にできたのでよしとしよう。昔読んだ本には、デジタルサウンドのキャプチャカードって１０万円とかすると書いてありました。今では、数千円で実現できちゃうのですから、ホントすごい時代になったものです。
