π/4シフトQPSK  中継局→移動局   TDM (4多重)
                   中継局←移動局  TDMA


π/4 シフトQPSK TDM
伝送速度32Kbps (16kbps)

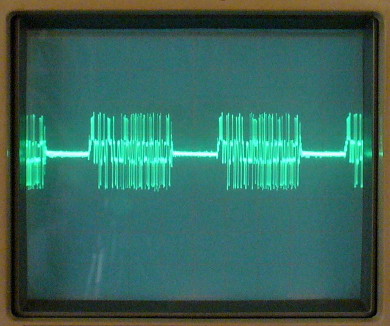

AP バースト   (ファイルサイズ約10M)

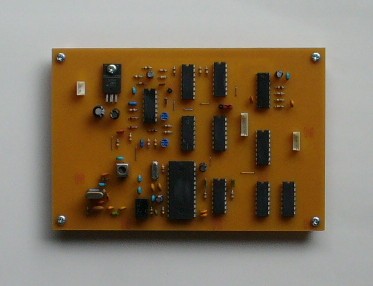

デジタル無線研究用 FM検波基板

販売中

仕様
入力IF(中間周波) 10.7MHz
入力 IF 10.7MHz感度 -70dbm以下
位相切替付
再生 I/Q  DATA NRZ (TTL)
再生シンボル     16KHz  TTL

  直列 DATA     NRZ (TTL)
再生 CK  32KHz      TTL
電源   DC +8V〜 +12V
対応受信機 AR5000  VR-5000 他
