ジャンクションが設置できるぐらいに開いた

ところで、仮の位置あわせです。最初に

入手したダミーのジャンクションが役に立ち

ました。

モータ類と一緒に手に入るなら、あったほうが

便利です。



なお、下部のジャンクションは穴の加工は

ありませんので省略です。

ジャンクションの穴加工ができたら、次は配線です。

配線図によれば、95年1月以降のイージークローザには「給電リレー」なるものが付いていて、

ドアが閉じられたときにクローザモータへ給電する仕組みになっています。

（ついでにカーテシスイッチも見ているみたいです）

今回はこのリレーがなくて、なおかつ大昔に何かに使えると思い購入したままだったキットもの

のワンショットタイマー付きリレーがありましたのでそれを使うことにしました。

これは、タイマー回路がONになると、指定した時間だけリレーがONになるものです。

これを使用して、スライドドアを閉じたときに給電用のジャンクションに+12Vがかかるように

しました。

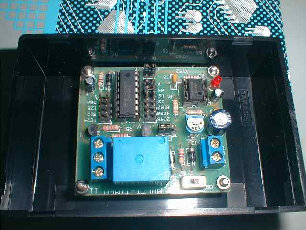

これがそのキットです。プラスチックの

ケースに収めてサードシート下部に

タイラップで固定しました。

とりあえずリレーON時間は8秒に

設定。

基板上のリレーは20Aの電流に

耐える接点を持っています。
