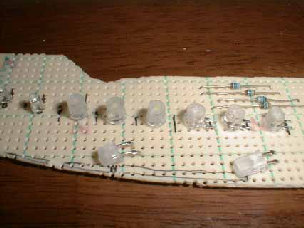

こちらが色バリエーションの部分です。左から青、

黄、赤と3個ずつ使っています。その下は、後席

優先ヒーターの部分で、今回は色バリエ部の

赤と同じLEDを使用しました。

LEDの位置は、エアコンパネルに当てながらの

現物あわせです。
ただし、LEDの足はきちきちに取り付けるのでは

なく、後で若干の位置調整が可能なように、

長めに基板上に残しておきます。

（これがかなり重要です。）

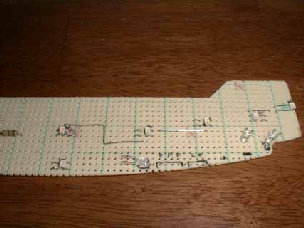

こっちがキャラクタマーク側。こちらはチップLEDを

多用しています。

両面ランド基板ならよかったんですが、今回は片面

基板ですので、基板上に電極を施工しました。

すずめっき線を使ってブリッジを作り、基板裏のランド

に半田付けして作っています。そのブリッジの上に、

カソード、アノードに注意しながら、手早くチップLED

を取り付けていきます。半田付けに時間を要すると、

チップLEDの発色が悪くなる、輝度が落ちる、最悪

LEDが破壊されるなどの結果となりますので、手早く

半田付けするのが重要。

（熱かけすぎは私もよくやりました（＾＾；）

半田付けがほぼ終了した基板です。左が発光面、右は裏の配線面です。

電源電圧がエンジン動作時で約14Vですから、電流制限用の抵抗をきちんと回路に挿入します。

手持ちの抵抗を組み合わせて、どのLEDにも10mA程度の電流が流れるように調節しました。
