私の使用しているアンテナ

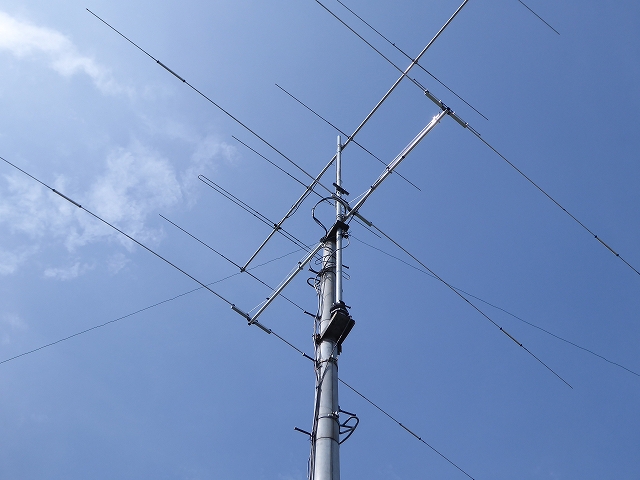

ＮＯ１．上段５０Ｍｈｚ，下段１４／２１／２８Ｍｈｚ

拡大写真　

アンテナタワー

Ｏ無線用のアンテナは、ある程度高さが必要ですが、このため屋根の上に設置したり、独立したアンテナタワーを、設置したりします。
Ｏ私も最初は、屋根の上に設置していましたが、高さが低いことや、屋根を痛めることなどから、アンテナの数が増えるのに従いタワーも増えて、一時４基になりましたが、設備の縮小整理を進め、現在２基のタワーを使用しています。
Ｏ２０１７年使用していない、430Mhz八木,1200Mhz八木、衛星用１２００Mhzループ，２４００Ｍｈｚループ取り外しました。
Ｏ２０１８年タワーを整理し、パンザーマスト２基とし、アンテナも取り替えました。

ＮＯ

　名　　　称　

　メーカー　

　　型　　式

　地上高　

　取付アンテナ　

　１

Ｒ２９

新日鐵

パンザーマスト

１１．４

５０八木、１４／２１／２８Ｍｈｚ八木
７Ｍｈｚ　I-V

　２

Ｒ２５

新日鐵

パンザーマスト

　８．０

１２００Ｍｈｚ　ＧＰ　
１４４，４３０Ｍｈｚ　衛星通信クロス八木

　３

Ｏクランクアップタワーは、撤去しました。

短波・超短波帯用アンテナ

Ｏ短波用アンテナには、ワイヤー型、八木型、垂直型などありますが、周波数によって使い分けし、自作も可能です。
Ｏ周波数が低いと波長が長くなりますが、波長の長い場合コイルにより短縮が可能です。
　短縮すると帯域が狭くなり損失が生じます。　　　　　　　　　　　　　　

タワー
ＮＯ

　　名　　　称

メーカー

　　仕　　　様

　　用　　途　　

　高さ

　１

５エレ八木
３エレ八木
１／２波長ワイヤー

１２ｍＨ　

　２

 ＶＸ３０

 ダイヤモンド

１４４／４３０Ｍｈｚ
リピーター

 ５ｍＨ

Ｏ超短波用アンテナは、八木型が一般的ですが、車載など移動局には垂直型がよく使用されます。
