地震観測による免震効果の実測例　　　　戻る
多くの免震建物に、強震計が設置され、地震観測結果が発表されています。
ここに5例を示しますが、どれも良好な免震効果を発揮していることがわかります。

１．　1995年　兵庫県南部地震（阪神大震災）
免震建物の強震記録が日本で初めて得られて例です。

(a)松村組技術研究所¹⁾　神戸市北区

免震棟と非免震棟が並立しています。
水平方向では、非免震棟では地盤の揺れ（272gal）が建物で4倍ほどに増幅（965gal）し、１G(981gal)近い応答になっています。建物内の家具や備品はぐちゃぐちゃになりました。
対して、免震建物では、地盤の揺れ（265〜272gal）は増幅しない（273gal）か若干低減（198gal）しています。建物内で家具の転倒などはありませんでした。
上下方向は非免震・免震とも、ほぼ同等でした。

(b)郵政WESTビル¹⁾　神戸市北区

基礎で300gal→建物で106galに低減しています。

２．　2003年　十勝沖地震

星が浦病院²⁾　北海道釧路市

星が浦病院外観
RC3F

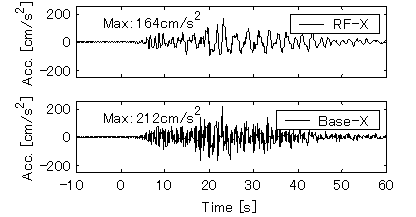

地震観測結果
基礎で212gal→屋上で164galに低減しています。
建物の揺れもゆっくりとしたものになっています。
家具の転倒や設備の被害はありませんでした。

３．　2004年新潟県中越地震

小地谷市民病院³⁾　新潟県小地谷市

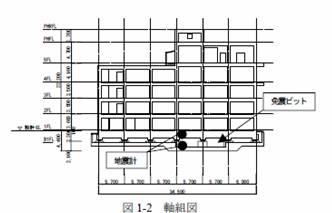

建物軸組図

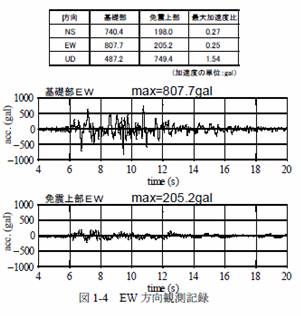

地震観測結果
基礎808gal→建物1階205galに低減しています。

４．　2005年福岡県西方沖地震

建設技術研究所CTIビル⁴⁾　福岡市中央区

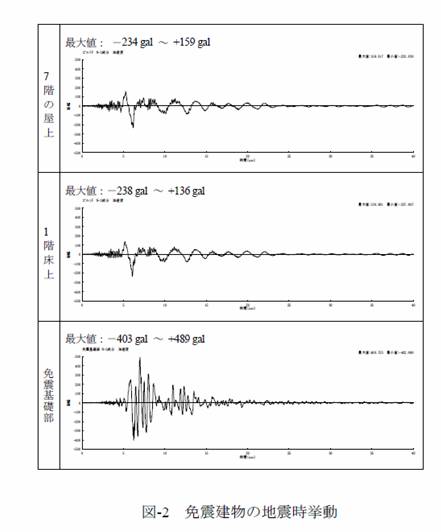

基礎489gal→7階屋上234galに低減しています。1階と7階とでほとんど同じ動きをしています。すなわち、建物自体はほとんど変形せず、剛体的にゆっくりと揺れることがわかります。

出典
1)日本建築センター、「免震構造物　その技術開発と地震観測結果 Part2」、1995年
2)加藤貴司ほか、「2003年十勝沖地震による釧路市に建つ免震病院の応答」、日本建築学会大会学術講演梗概集（北海道） 2004年 8 月
3)留正俊ほか、「平成16年(2004年)新潟県中越地震における小千谷市内の免震建物の挙動」、日本建築学会大会学術講演梗概集（近畿） 2005年 9 月
4)松田泰治ほか、「福岡県西方沖地震における大名地区の免震建物の挙動」、日本建築学会大会学術講演梗概集（近畿） 2005年 9 月
