免震の揺れのアニメーション　　　戻る
3つの建物について、免震建物と通常の非免震建物の地震時の揺れをアニメーションにて比較します。
このアニメーションは、地震応答解析結果を可視化したものです。
免震建物では、変形のほとんどが免震ゴムに集中し、上部建物の変形が非常に小さいことがわかります。それに対して、通常の非免震建物では、建物各階が大きく激しく変形し、地震終了後の残留変形も過大であることがわかります（再使用不可〜大規模な補修が必要）。
頂部加速度表示を見ると、免震の方が揺れ（応答加速度）が非免震の1/3程度であることがわかります。家具の転倒などが生じないレベルです。

※ご覧になる際、ブラウザーの「ActiveXを受け入れる（ブロックされているコンテンツを許可→はい）」、をクリックしてご覧ください。

１．　15階建てRC集合住宅（「ATマンション」）
　　　建物概要（軸組図）

	Flashムービー	入力地震動	視点	変位表示	備考
1	AT_HC_REL_V1.swf	HACHINOHE 1968 NS 50cm/sec	斜め上より	相対変位
2	AT_HC_ABS_V1.swf			絶対変位
3	AT_KB_REL_V1.swf	JMA KOBE 1995 NS 90cm/s （阪神大震災）	斜め上より	相対変位
4	AT_KB_ABS_V1.swf		斜め上より	絶対変位
5	AT_KB_ABS_V3.swf		真横より	絶対変位
6	AT_KB_REL_V2.swf		真上より	相対変位	頂部加速度（ガル）表示
7	AT_KB_REL_V3.swf		真横より	相対変位
8	AT_R6_REL_V3.swf	告示ランダム位相（Z=0.8相当）	真横より	相対変位
9	AT_R6_ABS_V3.swf			絶対変位

２．　9階建てRC病院（「MG病院」）
　　　建物概要

	Flashムービー	入力地震動	視点	変位表示	備考
10	MG_KB_REL_V1.swf	JMA KOBE 1995 NS 90cm/s	斜め上より	相対変位
11	MG_KB_ABS_V2.swf		真上より	絶対変位	頂部加速度（ガル）表示
12	MG_R6_REL_V3.swf	告示ランダム位相（Z=0.8相当）	真横より	相対変位

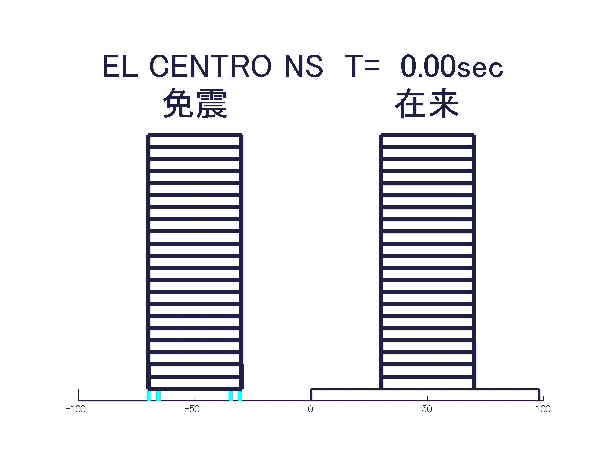

３．　22階建てRC集合住宅（「免震構造設計指針2001年度版・設計例２（日本建築学会）」）

相対変位：地上から見ている。　絶対変位：地面も動く
