MAZDA　MPV　エアロリミックス　2WD

はじめに

今回の内容はあるMPVのオーナーの方のホームページを参照させていただきました。そのページによると、MPVのラゲッジルームの助手席側の側面にサービスコンセント（DC24Vのシガーライタプラグ）の取り付け箇所があって、ACC電源もそこまできていて、ソケットさえ購入すれば後は何も必要なく取り付けが可能であるとの事でした。ただし、後期型に限るようです。中期は穴をあける必要があるようです。納車後１ケ月点検の時に、NAVのリモコンと８mmビデオを再生するケーブルと一緒にコンセントもお願いしました。

ところが、マツダの営業マンは型番のわかるものしか発注はできないといってきました。リモコンやケーブルはNAVの取り説に載ってましたが、コンセントは後期のオプションにはありません。調べて来いといわんばかりなので、前期のカタログに載ってるか調べたいといいました。しかしカタログはありませんでした。あきらめろといわんばかりなので、広島の本社に電話して調べる。というと調べてみますとの事でした。数日後には「ありました。」という返事をもらいました。

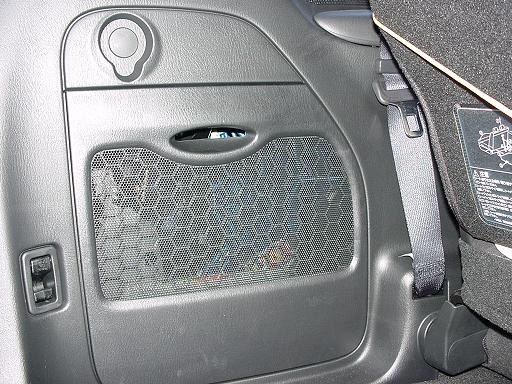

	後部ラゲッジルームの助手席側側面です。おそらく5.1ｃｈにした時にサブウーファが入るであろうスペースがあります。ここにジャッキも入っています。写真中央やや上の長穴に手を入れて手前にひくとかぱっと外れます。洗車道具等の小物を入れています。

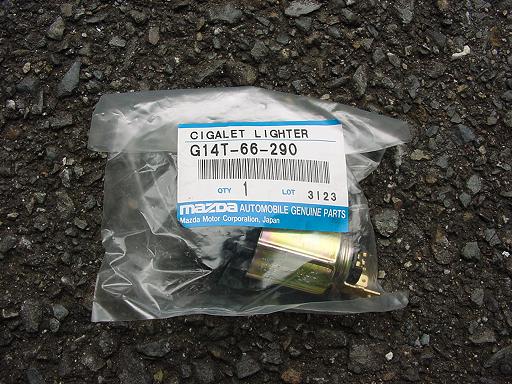

	これが取り寄せてもらったソケットです。値段は１，５００円以内でした。

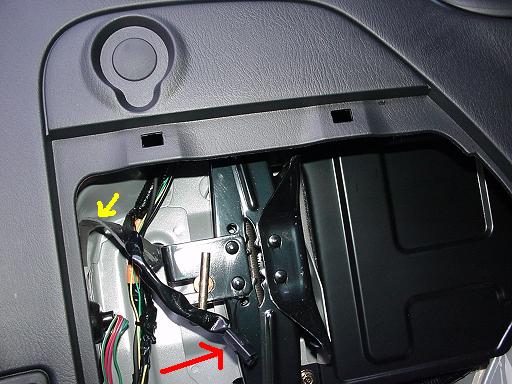

	ふたを開けると、後部側に電線がきています。先端にはL字型コネクタもついており、ビニルテープで縛ってありました。引っ張り出すと、拡大写真のようになります。 黄色矢印がケーブルの出ている位置です。赤矢印がL字型コネクタです。

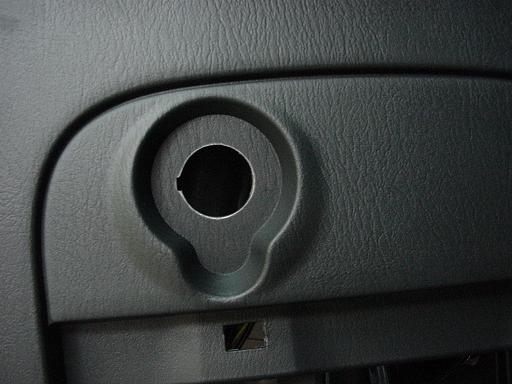

	いかにも、コンセットソケットをつけますというような、ふたをぽこっとはずします。

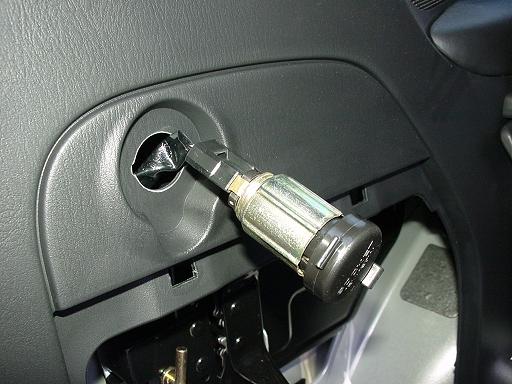

	線を穴から出して、ソケットをつけてみました。さすがに専用品、無加工でピッタリです。 ※この写真のつけ方は間違っています。これはコネクタのテストをしています コネクタを抜きます。

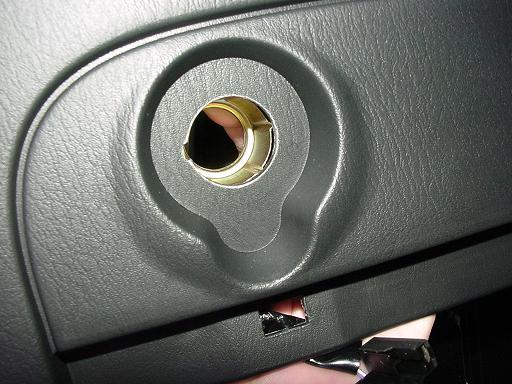

	ソケットの金具の部分をはずして、写真のように穴の裏側にあてて、ソケットをこちら側からはめます。ふたの方向に注意しながら。

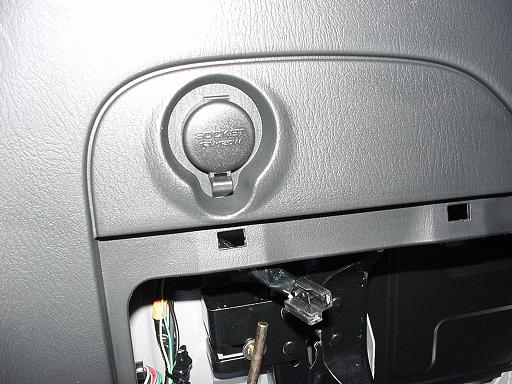

	先程のテストしたコネクタを手探りで後ろ側にさします。 これで完成。簡単。わずか１０分の作業です。

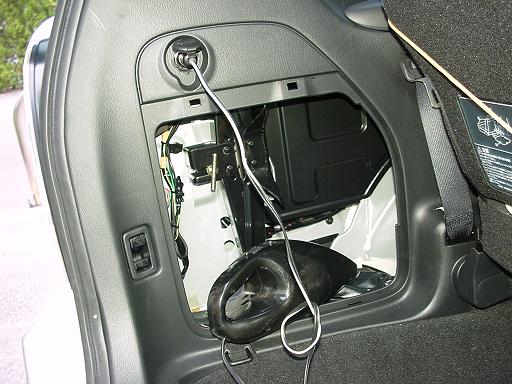

	テストに車載用掃除機をつないでみました。 ばっちりでした。

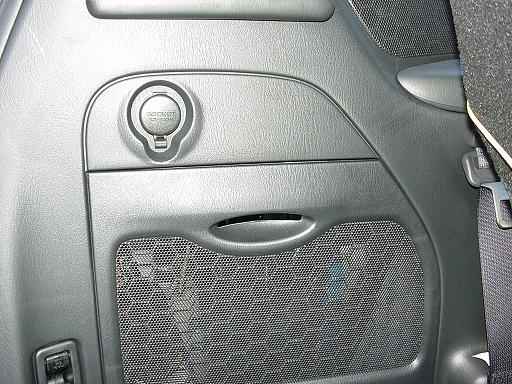

	最後にふたをして、完成写真です。 RVRの時は運転席、セカンドシート横、ラゲッジルームの３箇所にソケットがありました。MPVは運転席横のシガーライターのみでしたが、これで後方のソケットができました。
