例題１

ベース接地形トランジスタ回路において、エミッタ電流Ｉｅが３［ｍＡ］、コレクタ電流
Ｉｃが２．８５［ｍＡ］のとき、このトランジスタ回路をエミッタ接地形とした場合の電流増幅度βを求めよ。

解説

例題２

ベース接地トランジスタの直流電流増幅率αが０．９８であるとき、このトランジスタの
エミッタに1［ｍＡ］の信号電流を加えると、ベースに流れる信号電流を求めよ。

解説

コレクタ電流Ｉｃは、
Ｉｃ＝Ｉｅ・α＝１×０．９８＝０．９８［ｍＡ］
ベース電流Ｉｂ＝Ｉｅ－Ｉｃ＝１－０．９８＝０．０２［ｍＡ］
　　　　　　　　　　＝２０［μＡ］

例題３

電圧増幅度が５０、電流増幅度が６０のトランジスタ回路に、３ミリボルトの入力信号電圧を
加えたところ、２ミリアンペアの出力信号電流が得られた。この回路の電力増幅度を求めよ。

解説

電力増幅度をＡｐ、電流増幅度をＡｉ、電圧増幅度をＡｖとすれば、
Ａｐ＝Ａｉ・Ａｖ
Ａｉ＝６０、Ａｖ＝５０を代入すると
Ａｐ＝６０×５０＝３０００

例題４

図１－ａに示すトランジスタ回路において、Ｉｂ－Ｖｂｅ特性、Ｉｃ－Ｉｂ特性及び
Ｉｃ－Ｖｃｅがそれぞれ図１－ｂ～図１－ｄで示されるとき、動作点を負荷線の中央
に置くとき、ベースバイアス抵抗を求めよ。

手順
（１）コレクタ電流Ｉｃを求める。
（２）ベース電流Ｉｂを求める。
（３）Ｖｂｅの電圧を求める。
（４）Ｒｂの電圧降下を求める。
（５）Ｒｂを求める。

解説

例題５

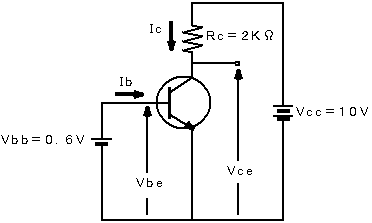

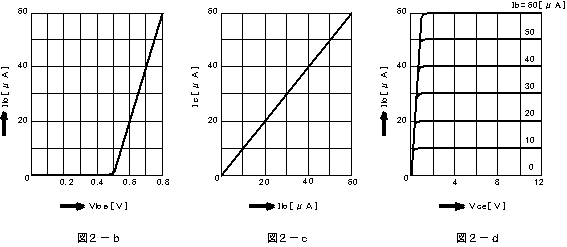

図２－ａに示す回路において、トランジスタのＩｂ－Ｖｂｅ特性、Ｉｃ－Ｉｂ特性及び
Ｉｃ－Ｖｃｅがそれぞれ図２－ｂ～図２－ｄで示されるとき、この回路のコレクタ－エミッタ間の
電圧を６［Ｖ］の点において動作させるためには、ベース－エミッタ間の電圧を何ボルトにする必
要があるか求めよ。

手順

（１）負荷抵抗の電圧降下を求める。
（２）コレクタ電流Ｉｃを求める。
（３）ベース電流Ｉｂを求める。
（４）バイアス電圧Ｖｂｅを求める。

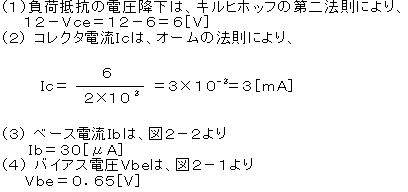

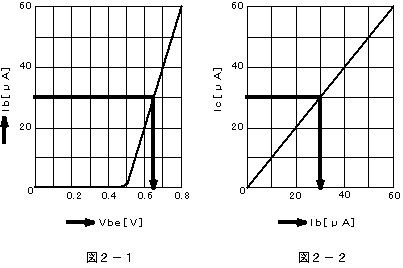

解説
