平成８年度第１回総合種　基礎科目

第１問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

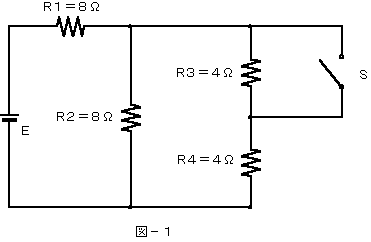

（１） 図−１に示す回路において、スイッチＳを開いているとき、抵抗Ｒ３、Ｒ４に２アンペアの電流が流れている。このＳを閉じたとき、抵抗Ｒ２を流れる電流は、（　ア　）アンペアである。ただし、電池の内部抵抗は無視するものとする。
　�@１．５　　�A２　　�B３　　�C４　　�D４．５　　�E８

　　　　


（２） 図−２に示す回路の力率（抵抗Ｒにかかる電圧と端子ａ−ｃ間の電圧との比）を０．８とし、端子ａ−ｃ間に正弦波の交流電圧を加えたとき、端子ａ−ｂ間の電圧は、１２０ボルトである。このとき、端子ｂ−ｃ間の電圧は（　イ　）ボルトとなる。
　�@１５　　�A２４　　�B６０　　�C９０　　�D９６　　　

　　　　


（３） 静電容量Ｃファラドのコンデンサに蓄えられている電荷をＱクーロンとすると、このときのコンデンサの端子電圧は（　ウ　）ボルトになる。

　　　　


（４） 交流回路において、電圧１００ボルト、電流２０アンペアといえば、一般に（　エ　）で表した値である。
　�@平均値　　�A瞬時値　　�B無効値　　�C最大値　　�D実効値　


第２問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。
（１） ＭＯＳ形電界効果トランジスタは、多数のキャリアのみで動作するもので、（　ア　）トランジスタの一種である。
　�@ダイパルス形　�Aダイコード形　�Bバイポーラ形　�Cバイナリー形　�Dユニポーラ形


（２） 図に示す回路のベース−エミッタ間のバイアス電圧がＶｂｅのとき、ベースバイアス抵抗Ｒｂは（　イ　）である。

　
　


（３）（　ウ　）では、エミッタから流れこんだ電流が、コレクタ電流とベース電流に分かれ、（　エ　）ではコレクタとベースから電流が流れ込み、エミッタ電流となって流れだす。
　�@ＰチャネルＦＥＴ　�AＮチャネルＦＥＴ　�BＮＰＮトランジスタ　
　�CＰＮＰトランジスタ　�D４極トランジスタ　�EＮベース単結合トランジスタ


（４）ダイオードの（　オ　）は、加える電圧によって変化する。
　�@ ツェーナ電圧　�A順方向抵抗　�B降伏点　�C　負荷抵抗


第３問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。
（１） ＪＩＳ Ｘ 0122（２値論理素子図記号）において、論理和（ＯＲ）素子を表す図記号は、（　ア　）であり、排他的論理和（ＥＯＲ）素子を表す図記号は、（　イ　）である。

　　

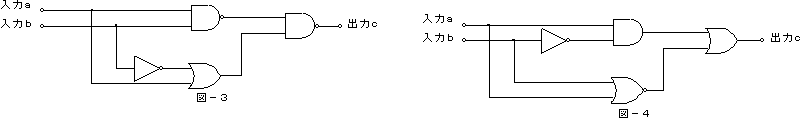

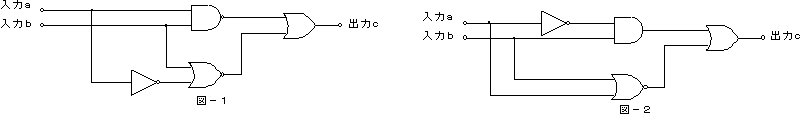

（２） 表は、図−１〜図−４のうちのある論理回路における入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係を示した真理値表である。この真理値表に相当する論理回路は、（　ウ　）の回路である。
　�@ 図−１　�A図−２　�B図−３　�C図−４
　　　　　

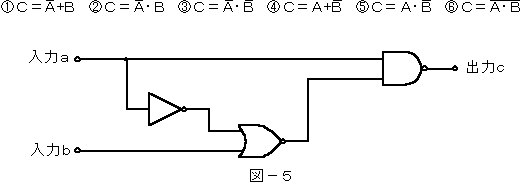

（３） 図−５の論理回路における入力ａ及び入力ｂの論理レベル（それぞれＡ及びＢ）と出力ｃの論理レベル（Ｃ）との関係式は、（　エ　）の論理式で表すことができる。

　　


第４問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

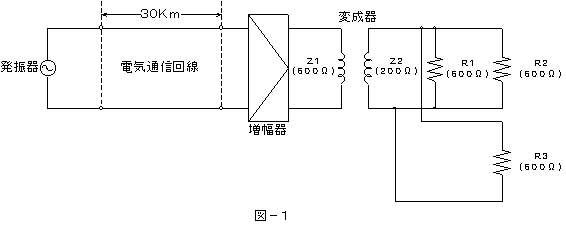

（１） 図−１において、電気通信回線への入力電力が（　ア　）ミリワット、その伝送損失が１キロメートル当たり1.0デシベル、増幅器の利得が３０デシベルのとき、負荷抵抗Ｒ３で消費する電力は、100ミリワットである。ただし、変成器は理想的なものとし、入力各部のインピーダンスは整合しているものとする。
　�@３６０　�A３００　�B２４０　�C１００　�D３６　�D２４



（２） 伝送路の送端における信号電力をＰ１ミリワット、受端における信号電力をＰ２ミリワットとすると、この伝送路の伝送損失は（　イ　）デシベルで表される。

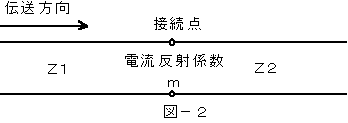

（３） 図−２のように異なるインピーダンスＺ１、Ｚ２の線路を接続して信号を伝送した場合、その接続点における電流反射係数をｍとすると、電圧反射係数は（　ウ　）で表される。
　　�@−ｍ　　�A１−ｍ　　�Bｍ　　�C１+ｍ

　　　　


（４） 伝送系のある箇所における信号電力と基準点における信号電力との比をデシベルで表示した値を、その箇所の（　エ　）といい、通常、［ｄＢｒ］で表す。
　�@ 平衡度　�AＳＮ比　�B絶対レベル　�C相対レベル　�DＣＮ比


第５問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。

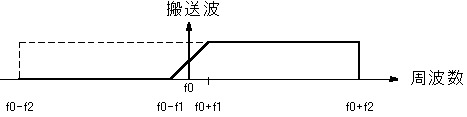

（１） デジタル信号やテレビ信号のように（　ア　）成分まで含む信号の場合には、片方の側波帯のみを取り出すことが不可能なため、図のように搬送波の周波数f0を中心にしてフィルタで斜めにカットする方式が用いられている。このような変調方式をＶＳＢ変調方式という。
　　　�@交流　　�Aクロック　　�B搬送波　　�C直流

　　


（２） アナログ伝送路における雑音には、熱雑音、変調器や増幅器の（　イ　）により生じる相互変調雑音、回線相互間の静電結合又は電磁結合により生じる漏話雑音等がある。
　�@発振　　�A非直線性　　�B極性　　�C量子化


（３） アナログ伝送路によるデータ伝送では、インパルス雑音や瞬断が（　ウ　）を発生させる。
　�@符号誤り　　�Aレベル変動　　�B減衰ひずみ　　�C量子化雑音　　�D区切り点


（４） ＰＣＭ方式においては、パルスの有無による信号伝送が基本となるため、（　エ　）が可能となるので雑音等の妨害に強い。
　�@スクランブル　�A再生中継　�Bヘテロダイン中継　�C圧伸　�Dタイミング抽出


（５） 光ファイバは、コアと呼ばれる中心層とクラッドと呼ばれる外層の２層構造から成り、中心層の屈折率を外層の屈折率（　オ　）することにより、光は、中心層内を外層との境界で全反射を繰り返しながら進んで行く。
　�@ と等しく　�Aより大きく　�Bより小さく

　　Ans.

解答
　問１（ア）�@　（イ）�C　（ウ）�D　（エ）�D
　問２（ア）�D　（イ）�C　（ウ）�C　（エ）�B　（オ）�A
　問３（ア）�A　（イ）�C　（ウ）�A　（エ）�@
　問４（ア）�A　（イ）�D　（ウ）�@　（エ）�C
　問５（ア）�C　（イ）�A　（ウ）�@　（エ）�A　（オ）�A
