（１）抵抗Ｒ１に流れる電流Ｉ１は
Ｉ１＝１５／３＝５［Ａ］
抵抗Ｒ３に流れる電流Ｉ３は
Ｉ３＝５×６／（４+６）＝３［Ａ］
抵抗Ｒ３で消費される電力は
Ｐ＝３×３×４＝３６［Ｗ］
（２）端子ａ−ｂ間の合成インピーダンスは
この回路に流れる電流Ｉは
Ｉ＝Ｖ／Ｚ＝６０／１５＝４［Ａ］
第３問
（１）１０進数を２進数に変換する場合は、１０進数を２で割りその余りを下から順に並べることにより求めることができます。
１３７を２進数に変換すると１０００１００１になります。

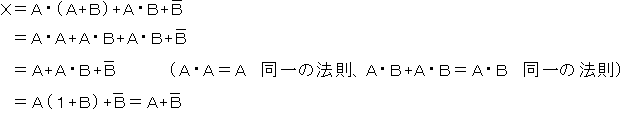

（２）論理関数Ｘは、ブール代数の公式等を利用して簡単にすると次のようになります。

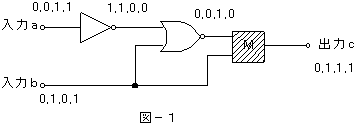

（３）ＮＯＴ回路の出力は、入力0,0,1,1より1,1,0,0になります。
ＮＯＲ回路の出力は。入力1,1,0,0と0,1,0,1より、0,0,1,0になります。
入力0,0,1,0と0,1,0,1より出力が0,1,1,1になる論理素子は、ＯＲ回路です。
（４）
第４問

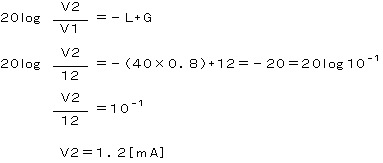

（１） 電気通信回線への入力電圧をＶ１、電圧計の読みをＶ２，伝送損失をＬ、増幅器の利得をＧとしＶ２を求めると、
