次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）図－１に示す回路において、抵抗Ｒ1に加わる電圧が１５ボルトのとき、抵抗Ｒ3で消費する電力は、（ ア ）ワットである。 （５点）
①１８ ②２０ ③２４ ④３０ ⑤３６
（２）図－２に示す回路において、端子ａ－ｂ間に交流電圧６０ボルトを加えたとき、この回路に流れる電流は、（ イ ）アンペアである。 （５点）
①１．３ ②１．５ ③４ ④６．７ ⑤１５
（３）Ⅴボルトに充電したＣファラドのコンデンサをＣアンペアで放電すると、電圧が低下しⅤ秒で０ボルトになる。したがって、蓄えられていた静電エネルギーは、（ ウ ）ジュール（ワット秒）である。 （５点）
（４）絶縁電線に過大な電流が流れたとき、（ エ ）が上昇し、機械的強度や絶縁の低下が生じる。 （５点）
①ブレーカ動作電圧 ②温度 ③誘電率 ④導電率
第２問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）半導体に、適量の不純物を含ませることにより、（ ア ）、光電効果、熱電効果の大きいものが得られる。 （４点）
①反射効果 ②圧電効果 ③充電効果 ④整流効果
（２）図のトランジスタ増幅回路の電圧増幅度は、（ イ ）で求められる。 （４点）
（３）Ｐ形半導体の多数キャリアである正孔を作る不純物は、（ ウ ）といわれる。 （４点）
①ドナー ②分子 ③アクセプタ ④イオン
（４）トランジスタ増幅回路では、入力波形を忠実に増幅するために、あらかじめ一定の（ エ ）電流をベースとエミッタ間に流しておく必要がある。 （４点）
①正帰還 ②信号 ③直流 ④交流
（５）ゲルマニウムダイオードの順方向動作電圧は、シリコンダイオードに比例して、一般に、（ オ ）。 （４点）
①小さい ②大小がある ③大きい ④変わらない
第３問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）１０進数の１３７を２進数に変換すると（ ア ）になる。 （５点）
①１００１００１１ ②０１１１００１１ ③１１１００１１０ ④１０００１００１ ⑤０１１１０１１０
（２）次の論理関数Ｘは、ブール代数の公式等を利用して変形し、簡単にすると、（ イ ）になる。 （５点）

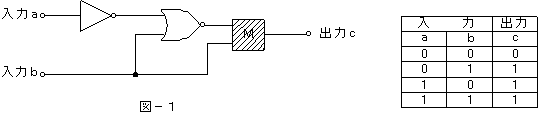

（３）図－１の論理回路において、Ｍの論理素子が（ ウ ）であるとき、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係は、右の真理値表で示される。 （５点）
（４）図－２に示すベン図において、ＡとＢは、それぞれの円の内部を表すとき、塗りつぶした部分を示す論理式は、（ エ ）で表すことができる。 （５点）
第４問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）

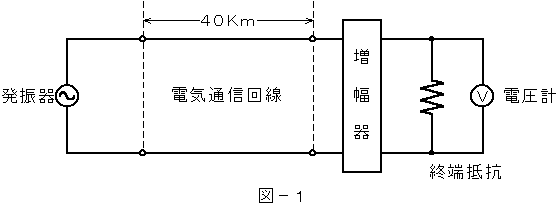

（１）図－１において、電気通信回線への入力電圧が１２ミリボルト、その伝送損失が１キロメートル当たり０．８デシベル、増幅器の利得が１２デシベルのとき、電圧計の読みは、（ ア ）ミリボルトである。ただし、入出力各部のインピーダンスはすべて同一値で整合しているものとする （５点）。
①１．２ ②１２ ③６０ ④１２０

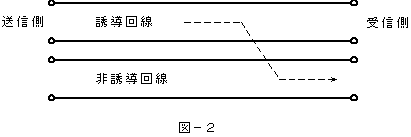

（２）通信線路における漏話のうち、図－２の----->で示す方向に現れる漏話は、（ イ ）漏話といわれる。 （５点）
①間接 ②近端 ③遠端 ④直接

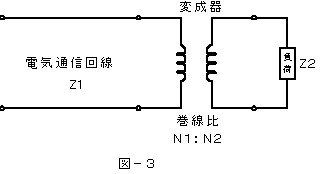

（３）図－３において、電気通信回線のインピーダンスをＺ1、負荷インピーダンスをＺ2、変成器の一次側、2次側の巻き線数をそれぞれＮ1、Ｎ2とすると、Ｚ１／Ｚ２＝（ ウ ）のときにインピーダンスが整合する。ただし、変成器は理想的なものとする。 （５点）
（４）特性インピーダンスが同じで、伝送損失がそれぞれＡデシベル及びＢデシベルのケーブルを接続すると、接続したケーブル全体の伝送損失は、（ エ ）デシベルである。 （５点）
第５問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）ＦＭ方式は、搬送波の（ ア ）を信号の振幅に応じて変化させるものである。 （５点）
①位相 ②振幅 ③周波数
（２）ＰＣＭ伝送方式では、アナログ信号は（ イ ）の過程により、デジタル信号に変換される。 （５点）
①量子化→標本化→符号化 ②標本化→符号化→量子化 ③標本化→量子化→符号化 ④符号化→標本化→量子化
（３）振幅変調と周波数変調を比較した場合、変調速度が同じならば伝送に必要な占有帯域幅は、（ ウ ）。 （５点）
①周波数変調の方が広い ②同じである ③振幅変調の方が広い
（４）光ファイバ伝送方式では、搬送波のスペクトラムに幅があるので、光を（ エ ）変調することにより信号を伝送するのが一般的である。 （５点）
① 周波数 ②強度 ③位相
