次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）

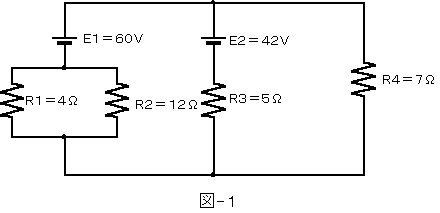

（１） 図－１に示す回路において、抵抗Ｒ４を流れる電流は、（ ア ）アンペアである。ただし、電池の内部抵抗は無視するものとする。（5点）
①１ ②２ ③４ ④６ ⑤８ ⑥１０
（２） 図－２に示す回路において、端子ａ－ｂ間の電圧が１２ボルト、端子ｂ－ｃ間の電圧が９ボルトであった。このとき端子ａ－ｃ間に加えた交流電圧Ｅは、（ イ ）ボルトである。（5点）
① ８ ②１５ ③１６ ④２１ ⑤２６ ⑥３４
（３） 静電容量Ｃファラドのコンデンサに蓄えられている電荷をＱクーロンとすると、このときのコンデンサの端子電圧は、（ ウ ）ボルトになる。（5点）
（４） ＬヘンリーのコイルとＣファラドのコンデンサで構成される並列回路のインピーダンスは、Ｌ、Ｃによって決まる固定周波数のとき最大となり、その周波数は、（ エ ）ヘルツで表される。（5点）
第２問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。ただし、（ ）内の同じ記号は、同じ解答を示す。（小計２０点）
（１） 半導体集積回路は、半導体基板に分離不能の状態で、トランジスタ、ダイオード、（ ア ）及びコンデンサの回路素子を作りつけ、それらの間を相互接続して電子回路を構成したものである。ここで、（ ア ）とコンデンサは受動素子であり、（ ア ）は、半導体表面上の不純物拡散皮膜や不純物注入層又は絶縁皮膜上の多結晶半導体膜等で形成され、コンデンサは、ＰＮ接合あるいはＭＯＳ構造で作られる。 （４点）
①抵抗 ②アクセプタ ③インダクタンス ④絶縁物 ⑤遅延素子
（２） 図－１の回路において、ベースとエミッタ間に正弦波の入力信号電圧Ｖｉを加えたとき、コレクタ電流Ｉｃが図－２のように変化した。Ｉｃとコレクタ－エミッタ間の電圧Ｖｃｅとの関係が図－３のように表されるとき、このトランジスタ回路の電圧増幅度を５０とすれば、Ｖｉの振幅は、（ イ ）ミリボルトである。 （４点）
①１０ ②２０ ③３０ ④４０ ⑤８０
（３）可変容量ダイオードは、（ ウ ）電圧の大きさにより、静電容量が変化する。 （４点）
①順方向に加える ②逆方向に加える ③高周波 ④低周波 ⑤パルス
（４） ベース接地トランジスタ回路で、エミッタ電流Ｉｅが２ミリアンペア、コレクタ電流Ｉｃが１．９６ミリアンペアであるとき、このトランジスタ回路をエミッタ接地トランジスタ回路とした場合には、直流電流増幅率βは、（ エ ）である。（４点）
①０．９８ ②１．０２ ③４９．０ ④５０．０ ⑤５９．０
（５） 純粋な半導体の結晶に不純物原子を加えると、（ オ ）結合を行う電子に過不足が生じ、その結果、キャリアが発生し電気伝導に寄与する。（４点）
①共振 ②共有 ③拡散 ④静電 ⑤磁気
第３問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）

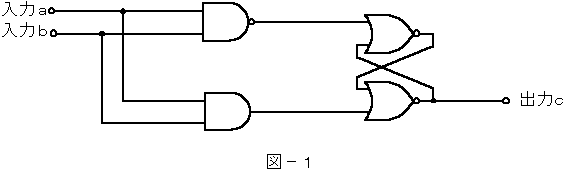

（１） 図－１の論理回路は、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係から、（ ア ）の回路に置き換えることができる。（５点）
①排他的論理和 ②論理和 ③否定論理和 ④論理積 ⑤否定論理積
（２） 表－１は、２入力の論理回路における入力論理レベルＡ及びＢと出力論理レベルＣとの関係を示した真理値表である。その論理回路の論理式が、
で表されるとき、表中の出力論理レベルＷ、Ｘ、Ｙ、Ｚは、それぞれ（ イ ）である。 （５点）
①０，１，０，１ ②０，１，１，０ ③１，０，０，１ ④０，０，１，１ ⑤０，１，１，１ ⑥０，０，１，０

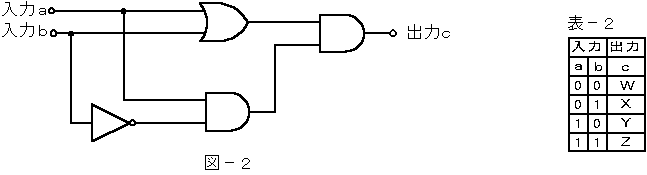

（３） 図－２の論理回路において、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係が表－２の真理値表で示されるとき、表中の出力レベルＷ、Ｘ、Ｙ、Ｚは、それぞれ（ ウ ）である。（５点）
①１，１，０，０ ②１，１，０，１ ③０，０，１，０ ④０，１，１，０ ⑤０，１，１，１ ⑥０，０，０，１

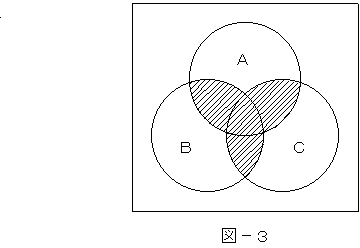

（４） 図－３に示すベン図において、Ａ、Ｂ及びＣは、それぞれの円の内部を表すとき、塗りつぶした部分を示す論理式は、（ エ ）である。 （５点）
第４問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。 （小計２０点）

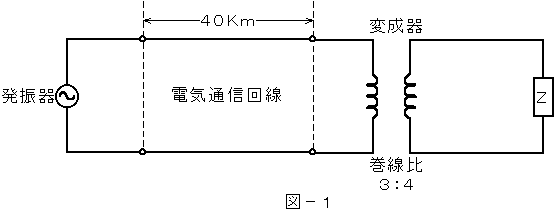

（１） 図－１において、電気通信回線への入力電圧が１２０ミリボルト、その伝送損失が１キロメートル当たり（ ア ）デシベルのとき、負荷インピーダンスＺに加わる電圧は、１６ミリボルトである。ただし、変成器は理想的なものとし、電気通信回線の入出力インピーダンスは同一値で、各部は整合しているものとする。 （５点）
① ０．２ ②０．４ ③０．５ ④０．７ ⑤１．０ ⑥１．２
（２）平衡対ケーブルにおいて、ケーブルの温度が上昇したとき、伝送損失は（ イ ）。 （５点）
①変化しない ②減少する ③増加する ④減衰定数に近くなる

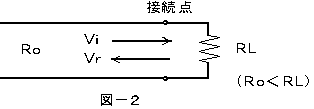

（３）図－２において、特性インピーダンスがＲｏ（純抵抗）である線路に負荷抵抗ＲＬ（純抵抗）を接続して終端するとき、Ｒｏ≠ＲＬであれば接続点で信号の反射が生じる。Ｒｏ＜ＲＬの場合には、接続点において入射する信号電圧Ｖｉと反射される電圧Ｖｒを比較すると、ＶｉとＶｒは（ ウ ）である。 （５点）
①同じ大きさで同位相 ②同じ大きさで位相差９０度 ③異なる大きさで同位相 ④異なる大きさで逆位相
⑤同じ大きさで逆位相
（４）伝送回路の入力と出力の信号電圧が比例関係にないために生じる信号のひずみは、（ エ ）ひずみといわれる。 （５点）
①群遅延 ②同期 ③波形 ④非直線 ⑤位相
第５問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）アナログ方式の変調技術にはＡＭとＦＭなどがある。ＡＭとＦＭを比較した次の記述のうち、正しいものは、（ ア ）である。（４点）
①ＡＭでは搬送波の周波数が変化するが、ＦＭでは搬送波の振幅が変化する。
②ＦＭの側波帯は一対であり狭帯域システムであるが、ＡＭでは多くの側波帯の対が生じるので広帯域システムである。
③同じ音声信号を伝送する場合、ＦＭは、ＡＭよりかなり良好なＳＮ比を示す。
④ＡＭは、通常、ＦＭより回路構成等において、複雑である。
（２）平衡対ケーブルで音声周波を伝送したり、同軸ケーブルで高周波を伝送する場合の伝送損失は、伝送（ イ ）にほぼ比例して変化する。 （４点）
①周波数 ②周波数の１／２乗 ③周波数の逆数 ④周波数の２乗
（３）アナログ信号をデジタル化して伝送する方式では、アナログ信号の連続量を（ ウ ）な値に変換するときに生じる量子化雑音の発生は避けられない。 （４点）
①ランダム ②離散的 ③周期的 ④定常的 ⑤一時的
（４）パルスの繰返し周期が等しいＮ個のＰＣＭ信号を時分割多重方式により伝送するためには、最小限、多重化後のパルスの繰返し周期が、元の周期の（ エ ）倍になるように変換する必要がある。 （４点）
①１／Ｎ ②Ｎ／２ ③Ｎ ④２Ｎ
（５）光パルスは光ファイバ中を伝送する間にその波形に時間的な広がりを生じる。この現象は分散といわれ、発生要因別に、（ オ ）分散、材料分散及びモード分散の三つに大別される。 （４点）
①速度 ②トラヒック ③構造
