（１）抵抗Ｒ２に流れる電流Ｉ２は
Ｉ２＝４８／１２＝４［Ａ］
抵抗Ｒ１に流れる電流Ｉ１は
Ｉ１＝（９０−４８）／（３+４）＝６［Ａ］
抵抗Ｒ３に流れる電流Ｉ３は
Ｉ３＝６−４＝２［Ａ］
抵抗Ｒ３は
Ｒ３＝４８／２＝２４［Ｖ］
（２）端子ａ−ｂ間の合成インピーダンスは
端子ａ−ｂ間の電圧は
Ｖ＝Ｉ・Z＝４×１３＝５２［Ｖ］
第３問
（１）１０進数を２進数に変換する場合は、１０進数を２で割りその余りを下から順に並べることにより求めることができます。
８５を２進数に変換すると１０１０１０１になります。

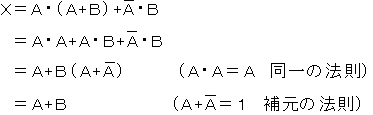

（２）論理関数Ｘは、ブール代数の公式等を利用して簡単にすると次のようになります。

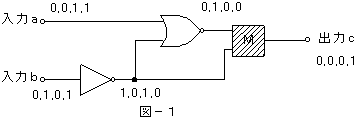

（３）ＮＯＲ回路の出力は、入力0,0,1,1と0,1,0,1より0,1,0,0になります。
ＮＯＴ回路の出力は、入力0,1,0,1より1,0,1,0になります。
入力0,1,0,0と0,1,0,1より出力が0,0,0,1になる論理素子は、ＮＯＲ回路です。

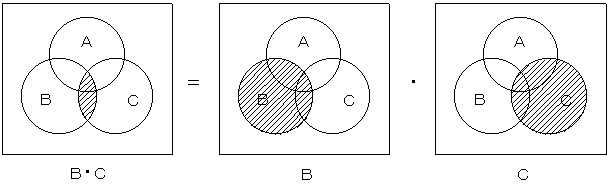

（４）
第４問
（１）
