次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）図－１に示す回路において、端子ｃ－ｄ間の電圧が４８ボルトのとき、抵抗Ｒ3は、（ ア ）オームである。 （５点）
①４ ②８ ③１２ ④１６ ⑤２４
（２）図－２に示す回路において、交流電流が４アンペア流れているとき、この回路の端子ａ－ｂ間に現れる電圧は、（ イ ）ボルトである。 （５点）
①１３ ②２６ ③２８ ④５２ ⑤６８
（３）抵抗ＲとインダクタンスＬの直列回路における電圧の位相は、電流に対して（ ウ ）。 （５点）
①同じになる ②進む ③遅れる
（４）一般に、交流回路における電圧及び電流は、（ エ ）で表した値を用いる。 （５点）
①最大値 ②平均値 ③期待値 ④中央値 ⑤実効値
第２問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）サーミスタは、電気回路の（ ア ）補償等に利用される。 （４点）
①線形 ②整流 ③定電圧 ④温度

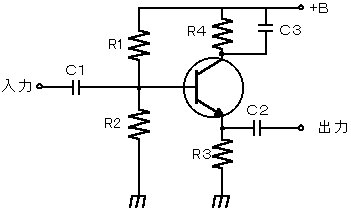

（２）図に示すトランジスタ増幅回路において、Ｒ4が断線すると、エミッタ電流が流れなくなり、コレクタ電圧は（ イ ）。 （４点）
①上昇する ②低下する ③変わらない ④振動する
（３）定電圧ダイオードは、逆方向に加えた電圧がある値を超えると急激に電流が増加する（ ウ ）現象を生じ、広い電流範囲で電圧を一定に保つ特性を持つ。 （４点）
①発光 ②飽和 ③降伏 ④ドリフト
（４）トランジスタは、エミッタとベース間に注入される（ エ ）による電流によって、出力のコレクタ電流を制御する。 （４点）
①少数キャリア ②自由電子 ③正孔 ④ 多数キャリア
（５）ＰＮ接合に順方向のバイアス電圧を加えると発光するダイオードは、（ オ ）といわれる。 （４点）
①ＡＰＤ ②ＬＥＤ ③光電池 ④ツェナーダイオード
第３問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）１０進数の８５を２進数に変換すると（ ア ）になる。 （４点）
①１０１００１１ ②１１１００１１ ③１０００１１１ ④１１１０１０１ ⑤１０１０１０１
（２）次の論理関数Ｘは、ブール代数の公式等を利用して変形し、簡単にすると、（ イ ）になる。 （４点）

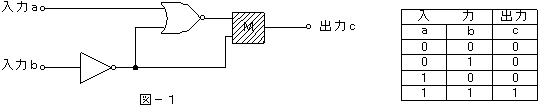

（３）図－１の論理回路において、Ｍの論理素子が（ ウ ）であるとき、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルの関係は、右の真理値表で表示される。
（４）図－２に示すベン図において、Ａ、Ｂ及びＣは、それぞれの円の内部を表すとき、塗りつぶした部分を示す論理式は、（ エ ）で表すことができる。 （４点）
第４問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）図において、発振器の出力電流が１８０ミリアンペア、減衰器の減衰量が（ ア ）デシベルのとき、電流計の読みは、１．８ミリアンペアである。ただし、入出力各部のインピーダンスはすべて同一値で整合しているものとする。 （５点）
①４０ ②６０ ③８０ ④１００
（２）誘導回線の信号が被誘導回線に現れる漏話のうち、誘導回線の信号伝送方向を正とするとき、負の方向に現れるものは、（ イ ）漏話といわれる。 （５点）
①間接 ②近端 ③遠端 ④直接
（３）特性インピーダンスの異なるケーブルを接続する場合、接続点での反射による損失を防ぐため、一般に、接続点に（ ウ ）を挿入してインピーダンスの整合を測る方法が取られる。 （５点）
①分派器 ②変成器 ③高抵抗 ④変調器
（４）回線の信号対雑音比が大きいとき、通話品質は、（ エ ）なる。 （５点）
①一定に ②良く ③悪く
第５問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）一般に、搬送波を音声信号で変調する場合、振幅変調の変調後の周波数スペクトラムの広がりは、周波数変調の場合と比較して、（ ア ）。 （５点）
①広い ②狭い ③変わらない
（２）６メガビット／秒の伝送が可能な回線を利用すると、４，８００ビット／秒の信号を最大（ イ ）チャンネルまで多重化することができる。 （５点）
①１，２５０ ②２，５００ ③５，０００
（３）伝搬路の状態により電波の受信（ ウ ）が時間的に変動することをフェージングという。 （５点）
①雑音電圧 ②電界強度 ③帯域幅 ④周波数
（４）光ファイバ伝送方式では、主に、コアとクラッドの境界面における光の（ エ ）を利用して光信号を伝送する。 （５点）
①全反射 ②散乱 ③乱反射
