次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１） 図－１に示す回路において、抵抗Ｒ２の値を変えながら、端子ａ－ｂ間の電圧を測定したところ、Ｒ２が１２０オームのとき３０ボルト、Ｒ２が４５０オームのとき４５ボルトであった。このときの抵抗Ｒ１は、（ ア ）オームである。ただし、電池の内部抵抗は無視するものとする。（５点）
①３０ ②５０ ③６０ ④９０ ⑤１００
（２） 図－２に示す回路において、検流計に流れる電流がゼロであった。このとき、インダクタンスＬｘは、（ イ ）ミリヘンリーである。（５点）
①１２．５ ②２０ ③３５ ④４０ ⑤６０
（３）近づけて平行に置かれた２本の電線に、同じ方向に電流を流すと、電線間には、（ ウ ）が発生する。 （５点）
①誘電層 ②吸引し合う力 ③互いに反発する力 ④回転力
（４）アルミニウム又は銅の円板を水平に糸でつるし、その下で磁石を円板に平行して回すと、円板に（ エ ）電流が発生し、フレミングの左手の法則による回転力が生じ、円板は回転する。 （５点）
①直流 ②漏れ ③うず ④負荷 ⑤脈動
第２問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）ＩＣメモリには、随時書き込み・読み出しが可能な（ ア ）がある。 （４点）
①ＰＲＯＭ ②ＲＯＭ ③ＳＡＭ ④ＲＡＭ ⑤ＰＡＭ
（２）図に示す電流帰還バイアス方式のトランジスタ回路において、トランジスタの直流電流増幅率がβ、ベースとエミッタ間の電圧がＶｂｅ、Ｉａがベース電流Ｉｂのａ倍のとき、抵抗Ｒａは、（ イ ）で求められる。 （４点）
（３） 純粋な半導体の結晶に不純物原子を加えると、結晶中の電子に過不足が生じ、電子が過剰のときは自由電子となり、電子が不足のときは正孔が作られ、（ ウ ）に寄与する。（４点）
①熱伝導 ②電気伝導 ③粗密 ④拡散 ⑤共振
（４） エミッタ接地トランジスタ回路において、（ エ ）を得るために必要な抵抗Ｒｅをエミッタに接地した電流帰還バイアス回路では、一般に、入出力信号の損失を防ぐため、Ｒｅに並列にコンデンサを接続する。 （４点）
①通過 ②ベースとエミッタ間のバイアス電圧 ③バイパス ④増加 ⑤コレクタとベース間のバイアス電圧
（５） トランジスタを用いた増幅回路には、トランジスタの入出力端子の選び方により３種類の接地方法がある。これらの接地方式のうち、入力電流と出力電流がほぼ等しくなる回路は、（ オ ）接地の増幅回路である。（４点）
①ベース ②エミッタ ③コレクタ
第３問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１） 図－１の論理回路は、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係から、（ ア ）の回路に置き換えることができる。（５点）
①ＯＲ ②ＮＯＲ ③ＡＮＤ ④ＮＡＮＤ ⑤ＮＯＴ
（２） 図－２～図－５の論理回路において、入力ａ及び入力ｂの論理レベル（それぞれＡ及びＢ）と出力ｃの論理レベル（Ｃ）との関係が、
の論理式で表すことができる論理回路は、（ イ ）の回路である。 （５点）
①図－２ ②図－３ ④図－４ ⑤図－５
（３） 図－６の論理回路において、Ｍの論理素子が（ ウ ）であるとき、入力ａ及び入力ｂの論理レベルと出力ｃの論理レベルとの関係は、表－１の真理値表で示される。 （５点）
（４） 表－２は、入力論理レベルＡ及びＢと出力論理レベルＣとの関係を示した真理値表である。この真理値表に相当する論理式は、（ エ ）で表すことができる。 （５点）
第４問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び番号を記せ。 （小計２０点）

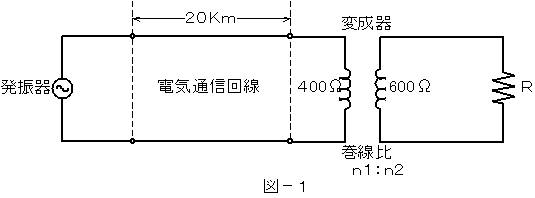

（１） 図－１において、電気通信回線への入力電力が（ ア ）ミリワット、その伝送損失が１キロメートル当たり１．０デシベルのとき、負荷抵抗Ｒで消費する電力は、２．４ミリワットである。ただし、変成器は理想的なものとし、入出力各部のインピーダンスは整合しているものとする。 （５点）
① ２４ ②４８ ③６４ ④９６ ⑤２４０ ⑥３２０
（２）平衡対ケーブルの漏話は、主として回線相互間の（ イ ）及び相互インダクタンスによって生じる。 （５点）
①静電容量の減少 ②静電容量の不平衡 ③絶縁抵抗 ④装荷間隔 ⑤反転漏話
（３）図－２に示すように、インピーダンスがそれぞれ６５０オームと（ ウ ）オームの伝送ケーブルを接続して信号を伝送する。このとき、この接続点においては、電圧反射係数が－０．３となり、インピーダンスが等しいときと比較して、電圧は（１－０．３）倍に、電流は（１＋０．３）倍に変化する。 （５点）
①３５０ ②４５５ ③６００ ④８４５ ⑤１，２００
（４）特性インピーダンスの異なる幾つかの線路を縦続接続した複合線路においては、複数の接続点で繰返し反射を生じるが、偶数回の反射の反射により受端に現れる波は、（ エ ）といわれる。 （５点）
①順流 ②逆流 ③続流（伴流） ④累流 ⑤脈流
第５問
次の各文章の（ ）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。 （小計２０点）
（１）（ ア ）変調方式では、搬送波の周波数をｆｃとし、信号波の周波数をｆｖとすると、変調器の出力はｆｃ及び二つの側波（ｆｃ＋ｆｖ、ｆｃ－ｆｖ）になる。 （４点）
①位相 ②周波数 ③振幅 ④パルス信号
（２） ある周波数以下のすべての周波数の信号を通過させ、その他の周波数の信号に対しては大きな減衰を与えるフィルタを（ イ ）フィルタという。（４点）
①低域 ②帯域阻止 ③高域 ④帯域通過 ⑤クリッパ
（３）減衰ひずみに関する次の記述のうち誤っているものは、（ ウ ）である。（４点）
①ベースバンド符号伝送の場合、減衰ひずみがおおきいと、波形の変換点（立ち上がり、立ち下がり）が乱れ、伝送誤りの原因になる。
②人間の聴覚は、可聴音信号が受ける位相ひずみよりも、減衰ひずみに対して敏感である。
③電話網の減衰ひずみは、可聴音信号の伝送の妨害のほか、通話品質の低下となる。
④減衰ひずみは、直線ひずみの一種であり、伝送路における信号の減衰量が周波数に対して一定であるか否かには関係しない。
⑤画像通信では、減衰ひずみにより白黒等の境界点で画面がにじむなどの現象が生じる。
（４）ＰＣＭ伝送方式において、量子化雑音は再生中継ごとに（ エ ）。（４点）
①変化しない ②減少する ③増減する ④増加する
（５）コア径を小さくしたモード分散の無い（ オ ）の光ファイバは、広帯域・低損失の伝送特性を持ち、大容量・長距離伝送に適している。（４点）
①モード変換 ②平衡モード ③多モード ④放射モード ⑤単一モード
